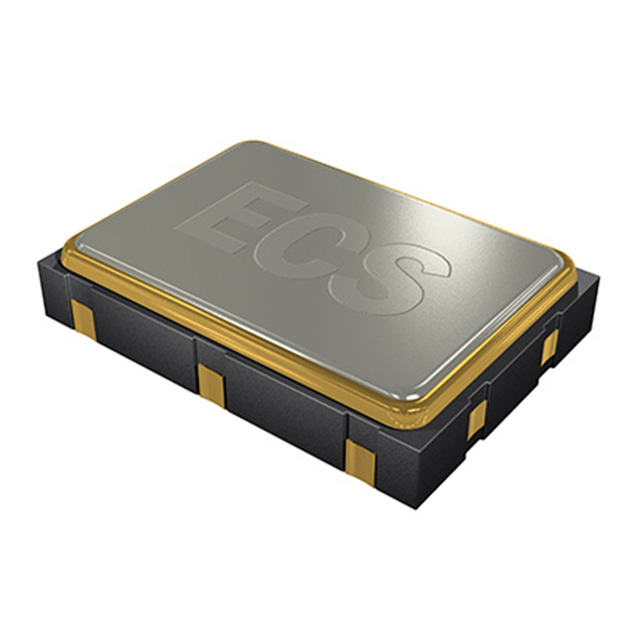

ECS-2520S18-250-FN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±10ppm 25MHz 贴片安装 2.5mm*2mm*1mm
供应商型号: 3649669
供应商: 海外现货
标准整包数: 1
ECS 有源晶振 ECS-2520S18-250-FN-TR

ECS-2520S18-250-FN-TR概述

    # ECS-2520S SMD 晶振技术手册解读

    产品简介


    ECS-2520S是一款超小型表面贴装型晶体振荡器(SMD XO),专为无线通信和物联网(IoT)应用设计。其尺寸仅为2.5×2.0×0.9毫米,采用陶瓷封装,确保高稳定性的同时,非常适合空间受限的应用场景。产品提供多种频率选择,并支持工业级温度范围(-40℃至+85℃),符合RoHS标准,确保环保合规性。
    主要功能
    - 频率范围:3.200至55.000MHz
    - 低功耗设计:典型电流消耗为7mA,待机电流低至10µA
    - 高输出信号质量:HCMOS输出,支持快速上升和下降时间(5ns)
    - 紧凑尺寸:仅2.5×2.0mm,适用于便携式和微型化设备
    应用领域
    - 无线通信:Wi-Fi模块、蓝牙模块、Zigbee模块等
    - 物联网(IoT):智能家居设备、智能传感器网络
    - 消费电子:便携式设备、可穿戴设备
    - 工业控制:自动化设备、仪器仪表

    技术参数


    | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 3.200 | 25.000 | 55.000 | MHz |
    | 频率稳定性 | EN (-40~+85°C) | ±15 ppm |
    FN (-40~+85°C) | ±10 ppm |
    | 电源电压 | Vdd | ±10% |
    +1.8 | +2.5 | +3.0 | +3.3 | VDC |
    | 电流消耗 7 mA |
    | 待机电流 | 10 | µA |
    | 输出电平 | HCMOS 15 pF |
    | 输出电压 | VOL:10%Vdd max., VOH:90%Vdd min. | VDC |
    | 上升/下降时间 | 10%-90% Vdd 5 ns |
    | 占空比 | @½Vdd | 45/55 % |
    | 相位噪声 @ 10KHz偏移 -145 dBc/Hz |
    | 工作温度范围 -40 +85 | °C |
    | 存储温度范围 -55 +125 | °C |

    产品特点和优势


    ECS-2520S以其卓越的性能和紧凑的设计,在以下方面具有显著优势:
    1. 高精度和稳定性:在宽温范围内保持稳定的频率输出,满足严苛的工作环境要求。
    2. 低功耗设计:待机电流低至10µA,适合电池供电设备。
    3. 快速响应:5ns的上升和下降时间保证了高速信号传输。
    4. 兼容性广:支持多种电源电压(1.8V、2.5V、3.0V、3.3V),适用于不同应用场景。
    5. 工业级可靠性:通过RoHS认证,符合严格的环保和质量标准。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:作为无线通信模块的核心时钟源,确保稳定的数据传输。
    2. 物联网传感器节点:支持长时间运行的低功耗模式,延长设备使用寿命。
    3. 便携式医疗设备:小型化设计使其易于集成到复杂电路板中。
    使用建议
    - 确保电路板设计时充分考虑晶振的负载电容,避免因阻抗不匹配导致性能下降。
    - 在焊接过程中遵循推荐的回流焊曲线,避免过高的峰值温度对元件造成损害。
    - 根据具体应用需求选择合适的频率和稳定性等级(EN或FN)。

    兼容性和支持


    ECS-2520S兼容主流电子设计工具和开发平台,能够轻松集成到现有系统中。制造商提供全面的技术支持和售后服务,包括样品申请、设计指导和技术文档下载。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出频率不稳定 | 检查电源电压是否在规定范围内 |
    | 电流消耗异常 | 确认电路板布局无短路现象 |
    | 占空比不符合要求 | 调整负载电容至推荐值 |
    | 接收灵敏度降低 | 检查焊接质量及接地连接 |

    总结和推荐


    ECS-2520S凭借其紧凑的尺寸、出色的性能和广泛的应用范围,成为无线通信和物联网领域的理想选择。无论是智能家居还是工业自动化,这款晶振都能提供可靠的时钟信号支持。总体而言,我们强烈推荐ECS-2520S作为高性能电子设计的关键组件。
    如需进一步咨询或样品申请,请访问官方网站或联系技术支持团队。

ECS-2520S18-250-FN-TR参数

参数
频率稳定性 ±10ppm
频率容差 -
频率 25MHz
长*宽*高 2.5mm*2mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
