ECS-2520MV-500-CN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±25ppm 50MHz ±10ppm 贴片安装 2.5mm*2mm*900μm
供应商型号: 3649754
供应商: 海外现货
标准整包数: 3000

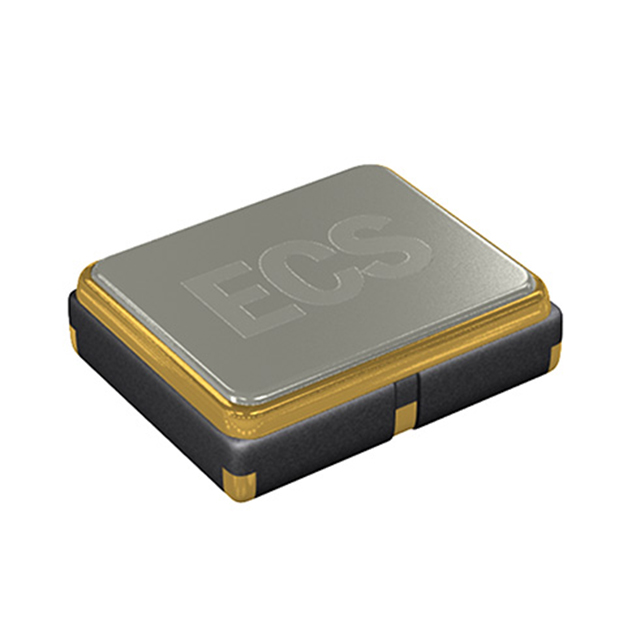

ECS 有源晶振 ECS-2520MV-500-CN-TR

ECS-2520MV-500-CN-TR概述

    ECS-2520MV SMD Crystal Oscillator 技术手册

    产品简介


    ECS-2520MV 是一款微型表面贴装 (SMD) 高速互补金属氧化物半导体 (HCMOS) 振荡器,具有多电压能力(1.6V 到 3.6V)。它采用 2.5 x 2.0 x 0.8 mm 的陶瓷封装,适用于低功耗/便携式设备、工业应用和物联网 (IoT) 应用。

    技术参数


    以下是 ECS-2520MV 的关键技术规格和性能参数:
    - 频率范围: 0.750 至 60.000 MHz
    - 频率稳定性: -40℃ 至 +85℃ 下为 ±50 ppm
    - 供电电压: 1.6 至 3.6 V
    - 输出负载: 15 pF
    - 输出电压电平: VOL: ≤10% Vdd, VOH: ≥90% Vdd
    - 上升和下降时间: 10% Vdd 至 90% Vdd 时为 7 ns
    - 启动时间: 在 90% Vdd 下为 5 ms
    - 相位抖动: 12 KHz 至 5 MHz 时为 1 ps
    - 占空比: 45/55%
    - 待机电流: 10 μA
    - 工作温度: -40℃ 至 +85℃
    - 存储温度: -55℃ 至 +125℃

    产品特点和优势


    ECS-2520MV 拥有多项独特功能和优势:
    - 宽电压范围: 支持 1.6V 到 3.6V 供电电压,适应多种应用需求。
    - 低相位抖动: 仅为 1 ps,适合需要高精度时钟信号的应用。
    - 低电流消耗: 特别是待机电流仅为 10 μA,非常适合便携式设备。
    - 扩展温度范围: 能够在 -40℃ 至 +85℃ 的极端环境中正常工作。
    - RoHS 合规: 符合环保标准,适合绿色制造。

    应用案例和使用建议


    ECS-2520MV 可广泛应用于多个领域,例如:
    - 低功耗便携式设备: 由于其低功耗特性,适用于电池驱动设备。
    - 工业控制: 其稳定性和宽温度范围使其适合严苛的工作环境。
    - 物联网设备: 多电压支持和小型封装使它成为 IoT 设备的理想选择。
    使用建议:
    - 设计电路时注意负载匹配: 确保输出负载不超过 15 pF,以维持稳定的频率输出。
    - 考虑温度变化的影响: 尤其是在极端温度下使用时,应注意频率稳定性。

    兼容性和支持


    ECS-2520MV 与其他设备具有良好的兼容性,支持多电压输入。制造商提供全面的技术支持,包括样品申请和详细的技术文档。

    常见问题与解决方案


    - 问题: 启动时间过长。
    - 解决方案: 确认供电电压是否达到 90% Vdd,并检查是否有外部干扰影响启动。
    - 问题: 频率稳定性不佳。
    - 解决方案: 检查工作温度是否超出规定范围,并确认是否符合温度稳定性要求。

    总结和推荐


    总体而言,ECS-2520MV 拥有出色的性能指标和广泛应用潜力。其低功耗、高稳定性以及广泛的温度适用范围使其成为众多领域的理想选择。强烈推荐使用此产品,特别是在需要高性能时钟信号的应用场景中。

ECS-2520MV-500-CN-TR参数

参数
频率 50MHz
频率稳定性 ±25ppm
频率容差 ±10ppm
长*宽*高 2.5mm*2mm*900μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ECS-2520MV-500-CN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-2520MV-500-CN-TR数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-2520MV-500-CN-TR ECS-2520MV-500-CN-TR数据手册

ECS-2520MV-500-CN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 5.9663
15000+ ¥ 5.9663
30000+ ¥ 5.9663
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 17898.9
