ECS-160-9-33B-CWN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 9pF ±10ppm ±15ppm 16MHz 60Ω SMD-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4072541
供应商: 海外现货
标准整包数: 1

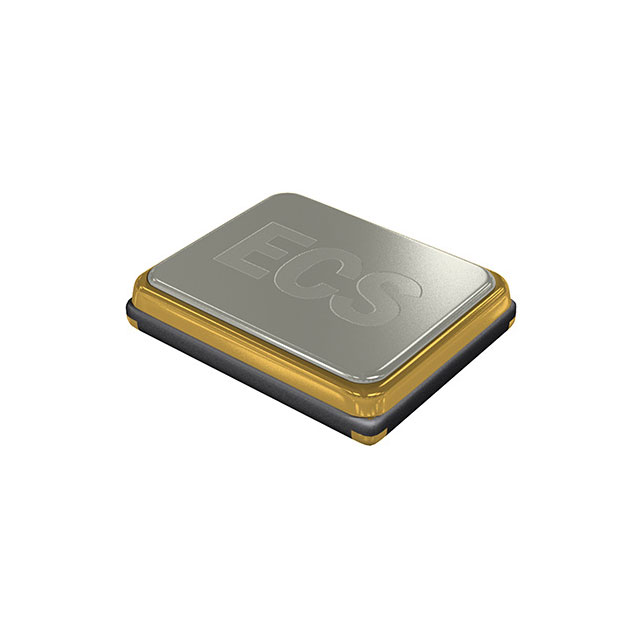

ECS 无源晶振 ECS-160-9-33B-CWN-TR

ECS-160-9-33B-CWN-TR概述


    产品简介


    ECS-33B是一款超小型表面贴装晶体(SMD Crystal),主要用于物联网(IOT)/可穿戴设备、智能家居传感器及蓝牙低功耗(BTLE)、Wi-Fi无线应用等领域。它的频率范围从10.000 MHz到54.000 MHz,并采用行业标准的3.2 x 2.5 x 0.8 mm陶瓷封装。这款晶体具备极低的老化率,首年老化率仅为±1 ppm,非常适合需要高稳定性的应用场合。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 10.000 | 54.000 MHz |
    | 振荡模式 基频 |
    | 频率容差(℃) | @ +25℃ ±10 ppm |
    | 频率稳定性(℃) | -40 ~ +85℃ ±15 ppm |
    | 并联电容 3 pF |
    | 负载电容 | 规定于P/N 8 pF |
    | 驱动电平 200 μW |
    | 工作温度 -40 +85 | ℃ |
    | 存储温度 -40 +125 | ℃ |
    | 第一年老化率 | @ +25℃ ±1 ppm |

    产品特点和优势


    ECS-33B具有低老化率、高稳定性和宽工作温度范围等特点。它的典型频率精度为±10 ppm,适用于对频率稳定性和可靠性要求较高的应用场景。此外,它的小尺寸封装使得它非常适合空间受限的应用,如物联网设备和可穿戴设备。

    应用案例和使用建议


    应用案例
    - 物联网(IOT)设备:例如智能手环和健康监测设备。
    - 智能家居传感器:用于家庭自动化系统中的温度、湿度和光线传感器。
    - 无线通讯设备:用于蓝牙低功耗(BTLE)和Wi-Fi模块。
    使用建议
    - 确保在焊接过程中温度不超过+260℃,并限制焊接次数不超过两次。
    - 将晶体放置在设计良好的PCB布局上,以减少寄生电容的影响。
    - 在极端环境条件下使用时,应选择更严格的频率稳定性选项,如±10 ppm或更低。

    兼容性和支持


    ECS-33B支持多种频率范围,并可通过在型号编号中指定不同的电气特性来满足不同需求。该产品与标准SMD工艺兼容,且提供详细的参考设计指南,以确保易于集成到各种电路设计中。制造商ECS还提供技术支持和客户服务,以帮助用户解决任何潜在问题。

    常见问题与解决方案


    1. 问题:如何确定正确的负载电容?
    解决办法:参考产品型号中的负载电容值,并在具体应用中进行验证。

    2. 问题:如何避免焊接过程中的损坏?
    解决办法:遵循推荐的回流焊曲线,并严格控制焊接时间和温度。
    3. 问题:如何提高长期稳定性?
    解决办法:选择较低老化率(如±1 ppm)的产品,并注意工作温度范围内的温度变化。

    总结和推荐


    ECS-33B是一款高性能的表面贴装晶体,适用于各种高精度和稳定性的应用场合。它的低老化率和高频率稳定性使其成为物联网设备、智能家居传感器和无线通信模块的理想选择。建议在设计过程中详细考虑其电气特性和应用条件,以充分发挥其性能优势。

ECS-160-9-33B-CWN-TR参数

参数
驱动电平 -
负载电容 9pF
频率稳定性 ±15ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 16MHz
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-160-9-33B-CWN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-9-33B-CWN-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-160-9-33B-CWN-TR ECS-160-9-33B-CWN-TR数据手册

ECS-160-9-33B-CWN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0066
50+ ¥ 2.891
100+ ¥ 2.7753
250+ ¥ 2.5903
500+ ¥ 2.5903
1000+ ¥ 2.4978
5000+ ¥ 2.4978
10000+ ¥ 2.4978
库存: 490
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3
直接购买
加入购物车
