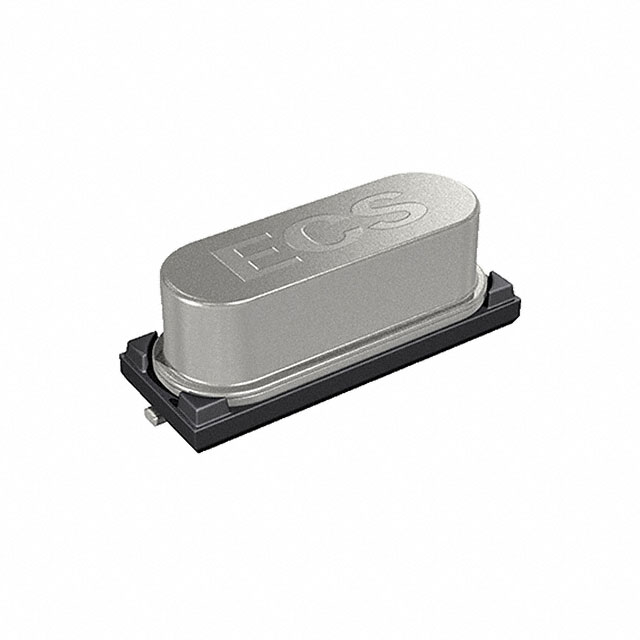

ECS-36-20-5PXDN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±100ppm 3.6864MHz 150Ω HC-49 贴片安装 11.4mm*4.8mm*4.3mm
供应商型号: SXE-ECS-36-20-5PXDN-TR
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-36-20-5PXDN-TR

ECS-36-20-5PXDN-TR概述

    ECS CSM-7XDN SMD Crystal 技术手册

    产品简介


    ECS CSM-7XDN是一款适用于工业温度范围的SMD晶体,属于标准型号CSM-7X的工业级版本。这款晶体主要用于频率稳定性的高要求应用场合,广泛应用于通信设备、计算机系统、汽车电子、医疗设备等多个领域。

    技术参数


    - 频率范围:3.57 MHz 至 70.000 MHz
    - 频率容差(@ +25°C):±30 ppm
    - 频率稳定性(-40 ~ +85°C):±100 ppm
    - 并联电容(Co):7 pF
    - 负载电容:10 pF 至 20 pF
    - 驱动级别(DL):500 μW
    - 工作温度范围(Topr):-40°C 至 +85°C
    - 存储温度范围(Tstg):-55°C 至 +125°C
    - 老化率(第一年,@ +25°C):±3°C ±5 ppm

    产品特点和优势


    ECS CSM-7XDN SMD晶体具有以下几个显著的特点和优势:
    - 宽工作温度范围:能够适应极端环境下的应用,范围从-40°C到+85°C。
    - 低轮廓设计:符合行业标准的外形尺寸,便于集成到各种电子设备中。
    - 环保材料:无铅/符合RoHS标准,更加环保和安全。
    - 高可靠性:具有良好的频率稳定性,适合高精度频率控制的应用场合。

    应用案例和使用建议


    ECS CSM-7XDN晶体适用于多种高精度频率控制的应用场景,如:
    - 通信设备:提供稳定的时钟信号,确保通信质量。
    - 计算机系统:用于系统时钟、同步电路等,提高系统的整体性能。
    - 汽车电子:在极端温度条件下也能保持稳定性能,适用于发动机控制单元、车载娱乐系统等。
    使用建议:
    - 在进行焊接操作时,确保峰值焊接温度不超过+260°C,并且不超过10秒。
    - 采用适当的焊接工艺,避免因热应力导致的损坏。
    - 选择合适的负载电容以满足具体应用的需求。

    兼容性和支持


    ECS CSM-7XDN晶体与市面上常见的电子设备和其他SMD晶体具有良好的兼容性。此外,厂商提供全面的技术支持,包括样品申请、设计咨询和技术文档等,以帮助用户更好地使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体频率不稳定 | 确认负载电容设置是否正确;检查焊接工艺是否规范。 |
    | 驱动级别过高导致损坏 | 调整驱动级别至推荐值范围内。 |
    | 温度影响较大 | 确认工作温度范围是否合适;选择符合工作温度要求的产品。 |

    总结和推荐


    ECS CSM-7XDN SMD晶体凭借其卓越的频率稳定性、宽泛的工作温度范围和环保设计,成为高频电路应用的理想选择。适用于各种高精度需求的应用场景,推荐给对产品质量和稳定性有严格要求的客户。如果您需要更多技术支持或详细信息,请联系ECS官方获取进一步的帮助和支持。

ECS-36-20-5PXDN-TR参数

参数
等效串联电阻 150Ω
频率 3.6864MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±100ppm
频率容差 ±30ppm
长*宽*高 11.4mm*4.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
