ECS-327MVATX-2-CN-TR3

产品分类: 有源晶振
厂牌: ECS
产品描述: ±25ppm 32.768KHz SMD-2520-4P 贴片安装 2.5mm*2mm*1mm
供应商型号: 4076674
供应商: 海外现货
标准整包数: 3000

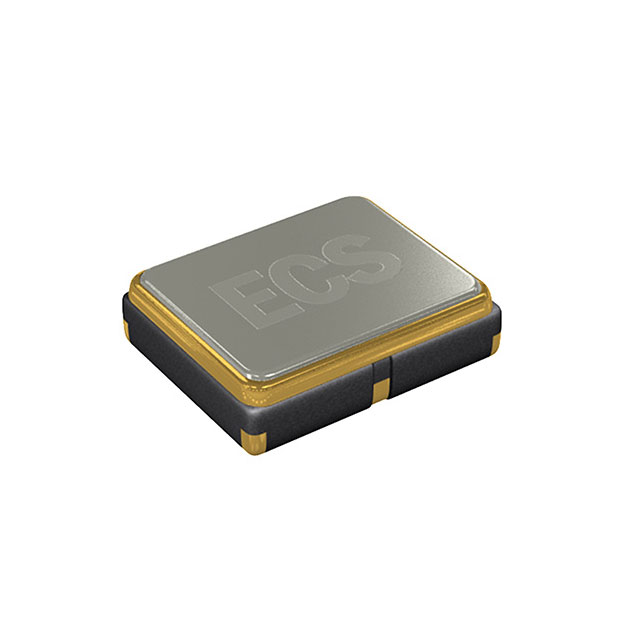

ECS 有源晶振 ECS-327MVATX-2-CN-TR3

ECS-327MVATX-2-CN-TR3概述

    ECS-327MVATX 32.768 kHz SMD 多电压晶体振荡器

    产品简介


    ECS-327MVATX 是一款超小型表面贴装 (SMD) 振荡器,频率为 32.768 kHz。它具备多电压(MultiVolt)功能,可支持 1.6 至 3.6 V 的供电电压。该振荡器适用于实时钟 (RTC)、低功耗/便携式设备、工业控制以及物联网 (IoT) 应用等领域。其紧凑的设计使其成为众多应用的理想选择。

    技术参数


    - 频率范围: 32.768 kHz
    - 频率稳定性:
    - (选项 CN):±25 ppm(在 -40°C 到 +85°C 范围内)
    - 供电电压: 1.6 V 到 3.6 V
    - 供电电流: 200 µA
    - 输出负载: CMOS,15 pF
    - 输出电压:
    - VOH: 0.9 Vdd
    - VOL: 0.1 Vdd
    - 三态功能:
    - “1”: 输入高电平(VIH ≥ 0.7 Vdd)
    - “0”: 输入低电平(VIL ≤ 0.3 Vdd)
    - 上升/下降时间: 10% Vdd 至 90% Vdd,30 ns
    - 启动时间: 5 ms
    - 相位抖动(均方根): 1 ps
    - 占空比: 45/55%
    - 待机电流: 10 µA
    - 老化(@ +25°C): ±3 ppm
    - 工作温度范围(选项 N): -40°C 到 +85°C
    - 存储温度范围: -55°C 到 +125°C

    产品特点和优势


    ECS-327MVATX 拥有多项显著优势:
    - 低功耗: 仅需 200 µA 的供电电流,适合低功耗设备的应用。
    - 宽温度范围: 支持从 -40°C 到 +85°C 的宽温度范围,适用于恶劣环境下的设备。
    - RoHS 合规: 环保设计,符合欧盟的 RoHS 标准。
    - 多电压支持: 1.6 V 至 3.6 V 的多电压支持,适应多种供电系统。

    应用案例和使用建议


    ECS-327MVATX 广泛应用于实时钟 (RTC)、便携式设备、工业控制系统以及物联网设备。例如,在一个便携式健康监测设备中,它可以作为 RTC 使用,确保设备的时间准确性。为了优化性能,建议将该振荡器安装在靠近电源和接地的位置,以减少电磁干扰的影响。

    兼容性和支持


    ECS-327MVATX 可以方便地与其他标准电路板元件配合使用。该产品已通过严格的测试和验证,确保其在不同设备中的稳定性和可靠性。厂商提供全面的技术支持和售后服务,包括样品请求和详细的技术文档。

    常见问题与解决方案


    - 问题1: 无法正常启动?
    - 解决办法: 检查供电电压是否在 1.6 V 至 3.6 V 范围内,并确保连接无误。
    - 问题2: 输出信号不稳定?
    - 解决办法: 检查 PCB 设计是否合理,特别是地线和电源线的布线情况。
    - 问题3: 占空比不理想?
    - 解决办法: 确认输出负载不超过 15 pF,并检查供电电压是否稳定。

    总结和推荐


    ECS-327MVATX 在紧凑设计、低功耗、宽温度范围以及多电压支持方面表现出色。这些特性使其成为许多应用中的首选组件。综合考虑其技术规格和应用表现,我们强烈推荐该产品用于需要高精度和稳定性的场合。

ECS-327MVATX-2-CN-TR3参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 32.768KHz
长*宽*高 2.5mm*2mm*1mm
通用封装 SMD-2520-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-327MVATX-2-CN-TR3厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-327MVATX-2-CN-TR3数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-327MVATX-2-CN-TR3 ECS-327MVATX-2-CN-TR3数据手册

ECS-327MVATX-2-CN-TR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 4.9837
15000+ ¥ 4.9837
30000+ ¥ 4.9837
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 14951.1
