首页  >  产品百科  >  ECS-.327-12.5-17X-C-TR

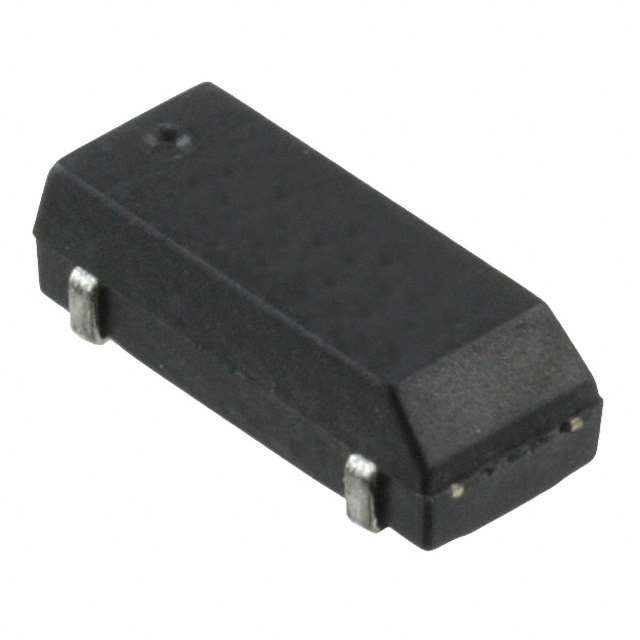

ECS-.327-12.5-17X-C-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 12.5pF ±10ppm 32.768KHz 50KΩ SOJ-4 贴片安装 8mm*3.8mm*2.5mm
供应商型号: 3649700
供应商: 海外现货
标准整包数: 3000
ECS 无源晶振 ECS-.327-12.5-17X-C-TR

ECS-.327-12.5-17X-C-TR概述

    # ECS-ECX-306X SMD Crystal 技术手册解析

    产品简介


    ECS-ECX-306X 是一款紧凑型表面贴装 (SMD) 调谐叉晶体,尺寸为 3.8 x 8.0 x 2.5 mm。这款产品适用于现代 SMD 制造环境,具有低剖面、长期稳定性和宽温度范围的特点。此外,它还符合 RoHS(Restriction of Hazardous Substances)标准,满足环保要求。该产品广泛应用于各种电子产品,如计时电路、微处理器、通信设备等。

    技术参数


    ECS-ECX-306X 的技术规格如下:
    - 频率:32.768 kHz
    - 频率容差:@ +25°C ±20 ppm
    - 负载电容:12.5 pF
    - 驱动功率:1.0 μW
    - 等效串联电阻:50 kΩ
    - 转折温度:+20 to +30 °C
    - 温度系数:-0.028 to -0.040 ppm/°C²
    - 并联电容:1.35 pF
    - 老化(第一年):@ +25°C ±3°C,±3 ppm
    - 工作温度范围:-40 to +85 °C
    - 存储温度范围:-55 to +125 °C
    - 绝缘电阻:@ 100V DC 500 MΩ
    - 封装方式:Tape & Reel(3K/Reel)

    产品特点和优势


    ECS-ECX-306X 拥有以下特点和优势:
    - 低剖面:适合高度受限的设计。
    - 长期稳定性:适合需要长时间高精度频率的应用。
    - 工业标准脚印:易于集成到现有的设计中。
    - 扩展的工作温度范围:适合极端环境下的应用。
    - RoHS 合规:环保标准的满足使它更加受欢迎。

    应用案例和使用建议


    ECS-ECX-306X 可用于多种应用场景,例如:
    - 时钟电路:确保精确的时间基准。
    - 微处理器和系统时钟:提高系统的可靠性和效率。
    - 通信设备:确保稳定的信号传输。
    使用建议:
    - 焊接条件:峰值焊接温度不超过 +260°C,且在 10 秒内完成焊接,最多进行两次循环。
    - 封装:建议采用波峰焊或回流焊工艺,使用指定的焊盘图案。

    兼容性和支持


    ECS-ECX-306X 与大多数主流 PCB 设计工具兼容,可以无缝集成到现有设计中。ECS 公司提供了全面的技术支持,包括样品申请和问题解答,帮助客户顺利完成项目。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题:焊接温度过高导致损坏
    - 解决办法:严格控制焊接温度在规定的范围内。
    - 问题:频率稳定性不足
    - 解决办法:检查焊接质量,确保连接良好,避免外部干扰。
    - 问题:工作温度超出范围
    - 解决办法:选择合适的工作环境或考虑使用散热装置。

    总结和推荐


    ECS-ECX-306X 是一款高品质的表面贴装调谐叉晶体,具备广泛的适用性和高可靠性。无论是从技术参数还是应用场景来看,它都是众多电子设备的理想选择。推荐在需要高精度和长期稳定性的应用中使用该产品。
    联系信息:
    - 地址:15351 West 109th Street, Lenexa, KS 66219
    - 电话:913.782.7787
    - 传真:913.782.6991
    - 网站:www.ecsxtal.com

ECS-.327-12.5-17X-C-TR参数

参数
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 50KΩ
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
长*宽*高 8mm*3.8mm*2.5mm
通用封装 SOJ-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-.327-12.5-17X-C-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-12.5-17X-C-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-12.5-17X-C-TR ECS-.327-12.5-17X-C-TR数据手册

ECS-.327-12.5-17X-C-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 4.5694
15000+ ¥ 4.5694
30000+ ¥ 4.5694
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 13708.2
