ECS-320-10-36B-CKM-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 10pF ±10ppm ±10ppm 32MHz 40Ω SMD-4P 贴片安装 2.5mm*2mm*600μm
供应商型号: 4072652
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-320-10-36B-CKM-TR

ECS-320-10-36B-CKM-TR概述


    产品简介

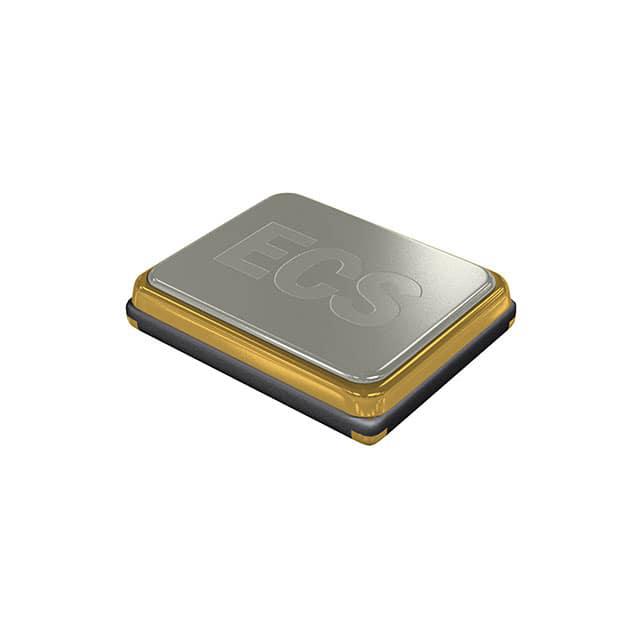

    ECX-2236B SMD晶体
    ECX-2236B是一款紧凑型表面贴装晶体(SMD),主要应用于无线通信、物联网(IoT)和可穿戴设备等领域。其体积小巧,设计灵活,能够在宽温度范围内稳定工作。凭借其低老化率、高频率精度和良好的稳定性,该晶体广泛适用于各种高性能电子产品。

    技术参数


    - 频率范围:12.000 MHz 至 60.000 MHz
    - 模式:基频振荡
    - 频率容差(@+25°C):± 10 ppm
    - 频率稳定性(-30°C ~ +85°C):± 10 ppm
    - 负载电容:8 pF
    - 驱动功率:100 μW
    - 工作温度范围(Y选项):-30°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 老化率(第一年)(@+25°C):± 1 ppm

    产品特点和优势


    1. 低老化率:第一年内老化率仅为± 1 ppm,确保长期可靠性。
    2. 高频率精度:在广泛的频率范围内具有出色的频率稳定性。
    3. 扩展温度范围:支持-30°C至+85°C的工作温度范围,适合苛刻的应用环境。
    4. 小尺寸设计:2.5 x 2.0 mm的小巧封装,非常适合空间受限的设计。
    5. 行业标准封装:采用标准的陶瓷封装,便于集成到各种系统中。

    应用案例和使用建议


    应用案例
    - 无线通信模块:ECX-2236B可以用于各类无线通信模块,如Wi-Fi模块、蓝牙模块等,确保信号传输的稳定性和可靠性。
    - 物联网设备:在IoT传感器节点中,ECX-2236B能提供稳定的时钟信号,保障设备长时间工作的准确度。
    - 可穿戴设备:例如智能手表和健康监测设备,需要小巧且高性能的时钟源,ECX-2236B能够完美满足这些需求。
    使用建议
    - 温度管理:由于ECX-2236B能在-30°C至+85°C之间稳定工作,但在极端环境下仍需采取适当措施,以防止温度波动对性能的影响。
    - 引脚布局:根据建议的电路板设计,合理布置PCB上的焊盘,确保信号完整性和稳定性。

    兼容性和支持


    ECX-2236B具有良好的兼容性,可以轻松集成到现有的电子系统中。ECS公司提供全面的技术支持和售后保障,确保客户在使用过程中遇到任何问题都能得到及时解决。此外,可以通过官网了解详细的样品请求和技术资料。

    常见问题与解决方案


    1. Q:如何确保晶体的安装不会影响其性能?
    - A:严格按照制造商提供的建议进行电路板设计和安装,确保晶体周围没有电磁干扰和机械应力。

    2. Q:如何延长晶体的使用寿命?
    - A:避免在极端温度和湿度条件下长时间运行,同时定期检查和维护设备,确保工作环境的稳定性。

    总结和推荐


    综上所述,ECX-2236B是一款高性能、高可靠性的SMD晶体,适用于多种应用场景。其独特的设计特点和优异的性能使其在市场上具有很强的竞争优势。我们强烈推荐此产品给需要高性能时钟源的客户。

ECS-320-10-36B-CKM-TR参数

参数
等效串联电阻 40Ω
频率 32MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 2.5mm*2mm*600μm
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-320-10-36B-CKM-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-320-10-36B-CKM-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-320-10-36B-CKM-TR ECS-320-10-36B-CKM-TR数据手册

ECS-320-10-36B-CKM-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
