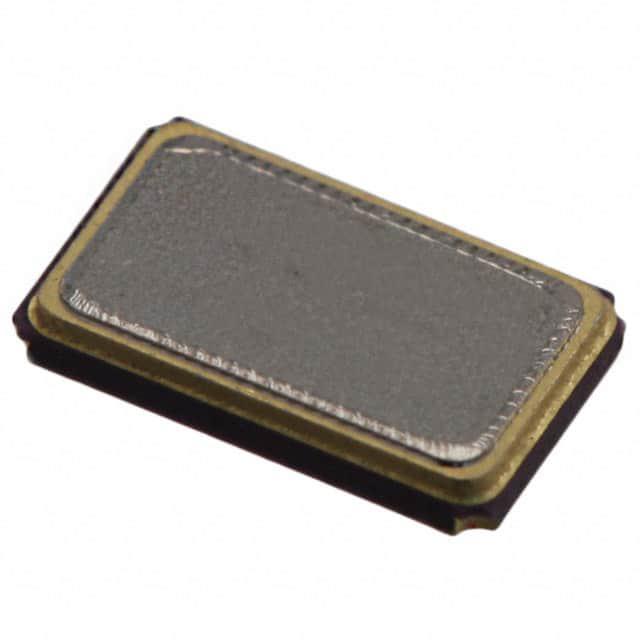

ECS-200-20-30B-DU

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±100ppm 20MHz 40Ω 贴片安装 5mm*3.2mm*850μm
供应商型号: 4230271
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-200-20-30B-DU

ECS-200-20-30B-DU概述


    产品简介


    ECX-53B-DU 石英晶体
    ECX-53B-DU 是一种紧凑型表面贴装晶体,适用于通信和测试设备。该晶体采用陶瓷封装,尺寸为 5.0 x 3.2 x 0.85 毫米,能够满足宽温度范围(-55°C 至 +125°C)下的高稳定性要求。ECX-53B-DU 具有低串联电阻(ESR)和 Pb Free/RoHS 合规性,确保在高频率应用中的可靠性和环保特性。

    技术参数


    - 频率范围:10.000 MHz 到 50.000 MHz
    - 振荡模式:基频
    - 频率容差:+25°C 时为 ±30 ppm
    - 频率稳定性:-55°C 至 +125°C 范围内为 ±100 ppm
    - 并联电容:5 pF
    - 负载电容:指定在型号编号中(8 pF 至 20 pF)
    - 驱动水平:300 μW
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - 第一年老化率:+25°C 时为 ±5 ppm

    产品特点和优势


    1. 高频率稳定性:在极端温度范围内仍能保持高稳定性(±100 ppm),适合需要高精度和稳定性的应用场景。
    2. 紧凑设计:体积小巧,尺寸为 5.0 x 3.2 x 0.85 毫米,非常适合空间受限的设计。
    3. 广泛频率覆盖:频率范围从 10.000 MHz 到 50.000 MHz,可满足多种通信和测试需求。
    4. 低串联电阻:最小 ESR 为 30 Ω,保证了高效率和低功耗。
    5. 环保材料:符合 RoHS 标准,无铅,适合现代电子设备的环保要求。

    应用案例和使用建议


    ECX-53B-DU 广泛应用于通信设备、测试仪器、卫星系统和医疗设备等领域。例如,在移动通信基站中,该晶体可以提供高精度的频率参考,确保信号传输的准确性。
    使用建议:
    - 确保在焊接过程中温度不超过 +260°C,并且焊接时间不超过 10 秒。
    - 使用合适的焊盘布局(如图 2 所示),以确保良好的机械和电气连接。
    - 避免在高频应用中超过规定的驱动水平(300 μW),以防止过热损坏。

    兼容性和支持


    - 兼容性:ECX-53B-DU 可与各种表面贴装工艺兼容,支持自动化生产和组装。
    - 支持:ECS 提供详尽的技术文档和支持服务,确保客户能够顺利集成该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率漂移严重 | 确认工作温度是否超出规定范围,调整温度控制装置。 |
    | 高频噪声干扰 | 检查 PCB 设计是否符合建议的焊盘布局。 |
    | 驱动水平过高 | 降低电源电压或增加外部阻抗,减少电流。 |

    总结和推荐


    综合评估:ECX-53B-DU 石英晶体以其高频率稳定性、紧凑设计和广泛的频率覆盖,成为通信和测试设备的理想选择。其低串联电阻和环保特性使其在现代电子设计中具有显著的优势。
    推荐:鉴于其卓越的性能和适用范围,强烈推荐使用 ECX-53B-DU 在需要高精度频率参考的应用中。

ECS-200-20-30B-DU参数

参数
等效串联电阻 40Ω
频率 20MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±100ppm
频率容差 ±30ppm
长*宽*高 5mm*3.2mm*850μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-200-20-30B-DU厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-200-20-30B-DU数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-200-20-30B-DU ECS-200-20-30B-DU数据手册

ECS-200-20-30B-DU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.8097
50+ ¥ 7.4973
100+ ¥ 6.9975
250+ ¥ 6.8725
500+ ¥ 6.8725
1000+ ¥ 6.7476
5000+ ¥ 6.7476
10000+ ¥ 6.7476
库存: 984
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.8
