ECS-.327-7-12-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 7pF ±20ppm 32.768KHz 90KΩ 贴片安装 2mm*1.2mm*600μm
供应商型号: 3649773
供应商: 海外现货
标准整包数: 3000
ECS 无源晶振 ECS-.327-7-12-TR

ECS-.327-7-12-TR概述

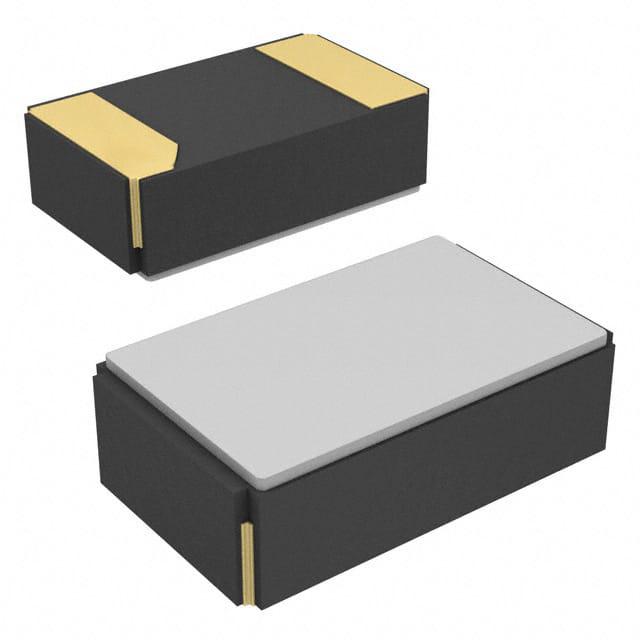

    ECS ECX-12 32.768 KHz SMD Tuning Fork Crystal

    产品简介


    ECS ECX-12 是一款超小型表面贴装(SMD)调谐叉晶体,适用于多种高性能应用。该晶体采用2.0 x 1.2 x 0.6毫米的陶瓷封装,非常紧凑,适用于移动设备、物联网、实时时钟以及工业应用等领域。ECX-12 以其低功耗实时钟(RTC)应用著称,如STM32 AN2867参考设计。该晶体符合RoHS标准,具有广泛的温度范围,是汽车、军事、工业、物联网等多个行业的理想选择。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | 32.768 KHz
    | 频率容差 (@+25°C) ±20 | ppm |
    | 负载电容 | 指定在型号编号中 | 12.5 pF |
    | 驱动等级 | DL | 0.1 0.5 | μW |
    | 等效串联电阻 | R1 | 90 | KΩ
    | 动态电容 7.0 fF |
    | 温度补偿点 +20 | +25 | +30 | °C |
    | 温度系数 -0.02 | -0.03 | -0.04 | ppm/°C² |
    | 并联电容 1.3 pF |
    | 第一年老化 (@+25°C) ±3 | ±3 ppm |
    | 工作温度 | Topr | -40 +85 | °C |
    | 存储温度 | Tstg | -55 +125 | °C |

    产品特点和优势


    1. 超小型封装:2.0 x 1.2 x 0.6 mm的紧凑设计,适合空间受限的应用。
    2. 高精度频率:32.768 KHz,频率容差为±20 ppm(典型值)。
    3. 宽温范围:可在-40°C至+85°C的工作温度范围内稳定运行。
    4. 低功耗:适用于低功耗的实时钟(RTC)应用。
    5. ROHS合规:符合环保要求。
    6. 多行业适用:广泛应用于汽车、工业、物联网等不同领域。

    应用案例和使用建议


    ECX-12 广泛用于移动设备、物联网设备和工业控制系统中的时钟同步模块。例如,在 STM32 AN2867 设计中,它被用于实现实时精确的时间管理。对于实际应用,建议遵循手册中的焊接工艺曲线进行回流焊接。此外,在设计PCB布局时,应确保调谐叉晶体的引脚正确连接到相应的电路节点。

    兼容性和支持


    ECX-12 可与各种微控制器和其他电子设备无缝兼容。ECS提供全面的技术支持和维护服务,包括样品请求和产品咨询。若需更多定制选项或了解其他封装尺寸,请联系ECS获取详细信息。

    常见问题与解决方案


    1. 问题:焊接时出现空焊
    - 解决方法:检查焊接温度和时间是否符合推荐参数。
    2. 问题:频率稳定性不佳
    - 解决方法:确认负载电容设置正确,并重新焊接以确保良好的接触。
    3. 问题:温度范围内的性能波动
    - 解决方法:选用更高精度的型号或调整温度补偿电路。

    总结和推荐


    ECS ECX-12 是一款性能卓越的SMD调谐叉晶体,尤其适合需要高精度、高可靠性的低功耗应用。它的紧凑设计、宽温范围和高可靠性使其成为许多领域的理想选择。强烈推荐给需要高性能实时钟模块的工程师和技术人员。

ECS-.327-7-12-TR参数

参数
驱动电平 -
负载电容 7pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 90KΩ
频率 32.768KHz
长*宽*高 2mm*1.2mm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-.327-7-12-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-7-12-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-7-12-TR ECS-.327-7-12-TR数据手册

ECS-.327-7-12-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
