ECS-160-10-37-JTN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 10pF ±20ppm ±20ppm 16MHz 100Ω 100μW 贴片安装 2mm*1.6mm*550μm
供应商型号: 10B-4072562-4
供应商: 国内现货
标准整包数: 1

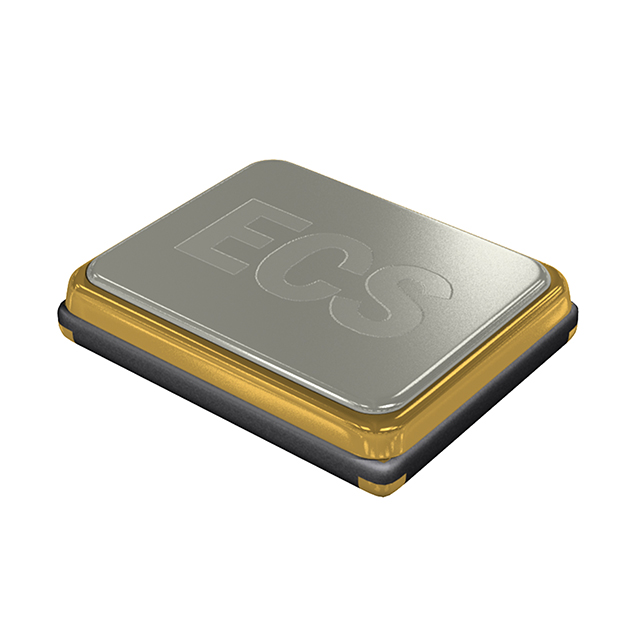

ECS 无源晶振 ECS-160-10-37-JTN-TR

ECS-160-10-37-JTN-TR概述

    ECS ECX-1637 SMD Crystal 技术手册

    产品简介


    ECS ECX-1637 是一款非常紧凑的表面贴装晶体(SMD Crystal),专为LoRa WAN、无线通信、蜂窝网络和高密度应用而设计。其尺寸为2.0 x 1.6 x 0.45 mm,采用陶瓷封装,低剖面设计,特别适合于空间受限的应用场合。该产品符合RoHS标准,无铅环保,符合现代电子产品制造要求。

    技术参数


    - 频率范围: 16.000 MHz 至 80.000 MHz
    - 振荡模式: 基本频率
    - 频率容差: ±50 ppm (@+25°C)
    - 频率稳定性: ±50 ppm (-20°C至+70°C)
    - 旁路电容: 5 pF
    - 负载电容: 指定在型号号中 (典型值为8 pF)
    - 驱动功率: 100 μW
    - 工作温度: -20°C至+70°C
    - 存储温度: -40°C至+85°C
    - 老化率(第一年): ±3°C (@+25°C),±5 ppm

    产品特点和优势


    - 低剖面设计: 2.0 x 1.6 mm的紧凑封装使得它在空间受限的应用中具有明显的优势。
    - 扩展温度范围: 可选的扩展温度范围型号,满足更广泛的工作环境需求。
    - 高可靠性: 精度高、稳定性好,适用于对时序精度要求严格的场合。
    - RoHS合规: 环保材料,符合RoHS标准,适合绿色制造。

    应用案例和使用建议


    ECX-1637 可广泛应用于LoRa WAN、无线通信和蜂窝网络等领域。对于需要高精度、高稳定性的应用场景,建议选用频率稳定性和负载电容符合需求的型号。
    例如,在LoRa WAN网络中,可以使用24.000 MHz频率型号,并确保负载电容与电路板上的其他组件匹配良好,以获得最佳的性能表现。此外,为了保证长期稳定性,建议在高温环境下进行适当的老化测试。

    兼容性和支持


    ECS ECX-1637 与大多数主流无线通信设备和系统兼容。用户可以通过制造商的技术支持团队获取更多关于特定应用的支持信息。对于频率和温度范围的特殊需求,用户可联系制造商进行定制。

    常见问题与解决方案


    1. 问题: 频率不稳定
    - 解决方案: 检查负载电容是否正确安装并符合型号规范;检查焊接质量和温度环境。
    2. 问题: 温度过高导致性能下降
    - 解决方案: 确保设备工作在规定的温度范围内;使用散热措施如散热片。
    3. 问题: 老化率不符合预期
    - 解决方案: 在高温条件下进行老化测试,并根据实际情况选择合适的型号。

    总结和推荐


    ECS ECX-1637 SMD Crystal凭借其出色的频率精度和稳定性,以及良好的温度适应能力,成为许多高端无线通信应用的理想选择。其紧凑的设计和广泛的频率范围使其能够在多种应用场景中发挥出色表现。因此,强烈推荐使用此产品,特别是在需要高性能晶体的地方。

ECS-160-10-37-JTN-TR参数

参数
驱动电平 100μW
负载电容 10pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 100Ω
频率 16MHz
长*宽*高 2mm*1.6mm*550μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-160-10-37-JTN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-10-37-JTN-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-160-10-37-JTN-TR ECS-160-10-37-JTN-TR数据手册

ECS-160-10-37-JTN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2.9708
100+ ¥ 2.8465
250+ ¥ 2.8092
442+ ¥ 2.6968
2000+ ¥ 2.6968
库存: 809
起订量: 75 增量: 1
交货地:
最小起订量为:50
合计: ¥ 148.54
直接购买
加入购物车
