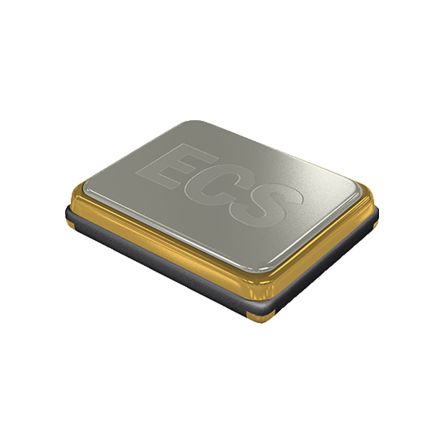

ECS-120-20-33-CKM-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±10ppm ±10ppm 12MHz 100Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 3649697
供应商: 海外现货
标准整包数: 1000
ECS 无源晶振 ECS-120-20-33-CKM-TR

ECS-120-20-33-CKM-TR概述

    ECS ECX-32 SMD Crystal 技术手册解析

    1. 产品简介


    ECS ECX-32 是一款超小型表面贴装晶体(SMD Crystal),专为LoRa WAN、无线通信及高密度应用而设计。其紧凑的3.2 x 2.5 x 0.8毫米陶瓷封装使其成为各种高性能应用的理想选择。

    2. 技术参数


    ECS ECX-32 的技术参数如下表所示:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | - | 8.00 | 32.000 | 54.00 | MHz |
    | 模态振荡 | - | 基本模式 | - | - | - |
    | 频率容差\ @+25°C | - | ±50 | - | ±50 | ppm |
    | 频率稳定性\ @-20 ~ +70°C | - | ±50 | - | ±50 | ppm |
    | 并联电容 | - | 5 | - | - | pF |
    | 负载电容 | 指定在P/N | 4 | - | 20 | pF |
    | 驱动功率 | - | 100 | - | - | μW |
    | 工作温度\ | - | -20 | - | +70 | °C |
    | 存储温度 | - | -55 | - | +125 | °C |
    | 老化(第一年)@+25°C | - | ±3 | - | ±5 | ppm |

    3. 产品特点和优势


    ECS ECX-32 拥有以下独特功能和优势:
    - 低剖面:高度仅为0.8毫米,适用于空间受限的应用。
    - 扩展温度范围选项:工作温度范围可达-20°C至+70°C。
    - RoHS合规:符合环保要求。
    - 互换脚位:Pad 1和Pad 3可互换,方便灵活布线。

    4. 应用案例和使用建议


    ECS ECX-32 在以下应用场景中表现优异:
    - LoRa WAN:LoRa WAN网关及节点应用中,确保通信的稳定性和可靠性。
    - 无线通信:无线模块和无线传感器网络中的关键组件。
    - 高密度PCB:在高密度电路板设计中提供高精度和稳定性。
    使用建议:
    - 确保焊点位置正确,参考建议的焊盘布局(见图2)。
    - 注意焊接过程中的温度控制,峰值焊接温度不超过+260°C,且焊接时间不超过10秒,以避免损坏晶体。

    5. 兼容性和支持


    ECS ECX-32 支持多种频率选项,用户可根据具体需求选择合适的型号。厂商提供详细的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - Q: 如何确保焊接质量?
    A: 使用推荐的焊接曲线,控制焊接时间和温度,以确保焊点均匀可靠。
    - Q: 频率容差对应用有何影响?
    A: 频率容差对大多数应用影响不大,但对高精度应用需要特别注意。
    - Q: 存储期间需注意哪些事项?
    A: 存储温度应在-55°C到+125°C之间,避免接触水分和化学物质。

    7. 总结和推荐


    总体而言,ECS ECX-32 是一款高性能、高可靠性的表面贴装晶体。它在紧凑的空间内提供了出色的频率稳定性、驱动能力和广泛的温度适应性。对于需要高精度和稳定性的应用,ECS ECX-32 是一个理想的选择。我们强烈推荐该产品给对频率控制和时钟同步有严格要求的工程师和设计师。
    希望这篇文章能帮助您更好地了解ECS ECX-32 SMD Crystal的功能和特点。如果您有任何疑问或需要进一步的信息,请联系ECS官方网站上的技术支持团队。

ECS-120-20-33-CKM-TR参数

参数
等效串联电阻 100Ω
频率 12MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
