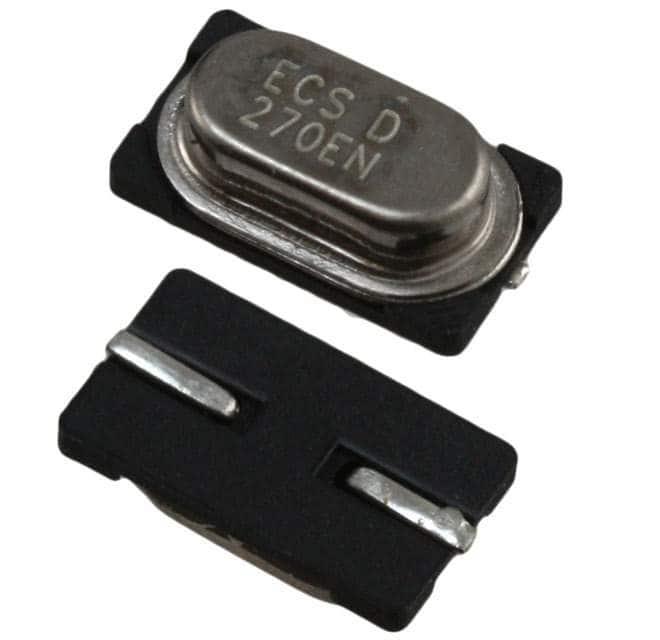

ECS-200-20-3X-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±50ppm 20MHz 50Ω HC-49 贴片安装 7mm*4.1mm*2.3mm
供应商型号: 4072542
供应商: 海外现货
标准整包数: 5

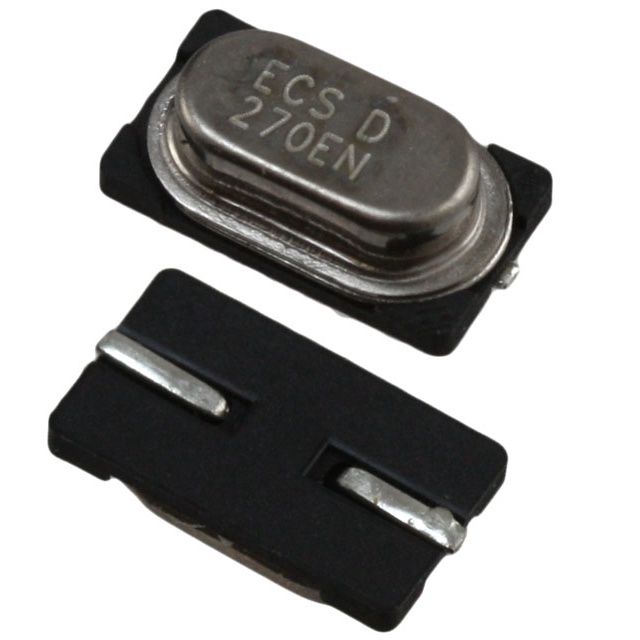

ECS 无源晶振 ECS-200-20-3X-TR

ECS-200-20-3X-TR概述

    ECS CSM-3X SMD Crystal 技术手册解析

    产品简介


    ECS CSM-3X SMD 晶体是一种微型低轮廓电阻焊接类型的表面贴装石英晶体。相较于传统的HC-49USX SMD(如CSM-7X),它的占地面积减少了50%,是追求小尺寸和高集成度设计的理想选择。这款晶体广泛应用于通信设备、计算机、消费电子、医疗仪器以及各种需要精确时钟信号的应用领域。

    技术参数


    ECS CSM-3X SMD 晶体的技术参数如下表所示:
    | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 12.000 | 20.000 | 40.000 | MHz |
    | 振荡模式 基频 |
    | 频率容差(@+25°C) ± 30 ppm |
    | 频率稳定性(-10~+70°C) | ± 50 | ppm |
    | 并联电容 7 pF |
    | 负载电容(指定在P/N) 10 | 20 pF |
    | 驱动级 100 μW |
    | 工作温度范围 -10 +70 | °C |
    | 存储温度范围 -40 +85 | °C |
    | 第一年老化(@+25°C) ± 3 | ± 5 ppm |

    产品特点和优势


    - 成本效益:相比同类产品具有更高的性价比。
    - 低轮廓:体积小巧,适合紧凑的设计。
    - 扩展温度范围选项:可根据应用需求选择不同的温度范围。
    - 铅免费/符合RoHS标准:环保材料,适应现代电子制造要求。

    应用案例和使用建议


    ECS CSM-3X SMD 晶体适用于多种应用场景,例如:
    - 通信设备中的时钟同步。
    - 计算机主板上的时钟生成。
    - 消费电子产品中的定时控制。
    使用建议:
    - 在进行焊接时,峰值焊锡温度不得超过260°C,且焊接周期不得超过两次。
    - 确保在规定的温度范围内使用,避免极端条件导致性能下降。

    兼容性和支持


    ECS CSM-3X SMD 晶体可与其他电子元器件无缝兼容,具体请参照产品编号指南。厂商提供了详细的资料支持和技术咨询服务,以确保用户的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度稳定性不佳 | 确保在规定的温度范围内使用,并考虑使用扩展温度范围版本。 |
    | 频率偏差过大 | 检查安装过程中的焊接质量和接触情况。 |
    | 驱动级不满足 | 调整驱动电流以满足要求。 |

    总结和推荐


    ECS CSM-3X SMD 晶体以其成本效益、低轮廓和宽广的工作温度范围等优势,在多种应用场景中表现出色。无论是作为替换元件还是新产品开发,这款晶体都是一款值得推荐的产品。强烈建议设计师和制造商将此产品纳入其组件库中,以提升产品的整体性能和可靠性。

ECS-200-20-3X-TR参数

参数
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 50Ω
频率 20MHz
驱动电平 -
负载电容 20pF
长*宽*高 7mm*4.1mm*2.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-200-20-3X-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-200-20-3X-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-200-20-3X-TR ECS-200-20-3X-TR数据手册

ECS-200-20-3X-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.8656
50+ ¥ 1.5756
250+ ¥ 1.5126
500+ ¥ 1.4118
1500+ ¥ 1.3866
3000+ ¥ 1.3614
15000+ ¥ 1.3614
库存: 1699
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 9.32
