ECS-240-18-23A-EN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 18pF ±30ppm ±50ppm 24MHz 30Ω 贴片安装 6mm*3.5mm*1.1mm
供应商型号: 4230273
供应商: 海外现货
标准整包数: 1

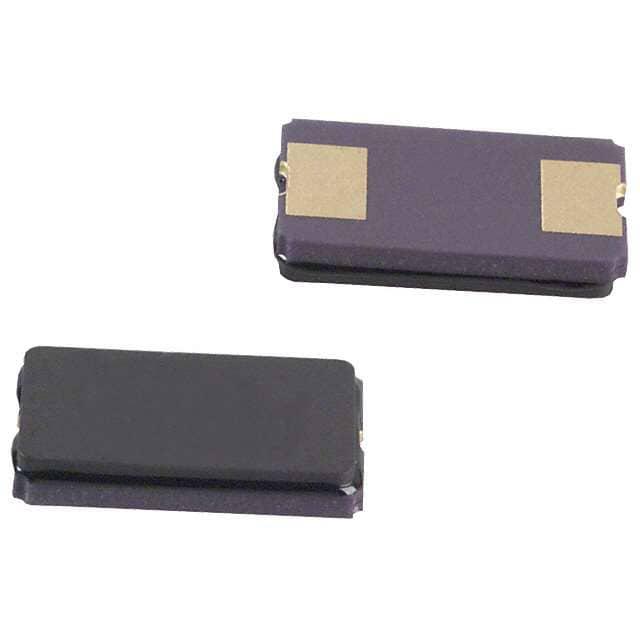

ECS 无源晶振 ECS-240-18-23A-EN-TR

ECS-240-18-23A-EN-TR概述

    电子元器件技术手册:ECX-64A 石英晶体

    1. 产品简介


    ECX-64A 是一款迷你型表面贴装(SMD)石英晶体,适用于高密度印刷电路板(PCB)的应用。它具有紧凑且低轮廓的设计,非常适合在空间有限的应用环境中使用。该产品主要应用于通信设备、计算机硬件、消费电子产品等领域。

    2. 技术参数


    - 频率范围: 8.000 MHz 至 50.000 MHz
    - 振荡模式: 基频
    - 频率容差: 在 25°C 下 ±30 ppm
    - 频率稳定性: 在 -10°C 至 +70°C 范围内为 ±50 ppm
    - 旁路电容: 7 pF
    - 负载电容: 可指定为 10 pF 至 20 pF
    - 驱动功率: 100 μW
    - 工作温度范围: -10°C 至 +70°C
    - 存储温度范围: -55°C 至 +125°C
    - 老化率(第一年): 在 25°C 下 ±5 ppm

    3. 产品特点和优势


    - 紧凑和低轮廓: ECX-64A 的尺寸仅为 6 mm x 3.5 mm,高度仅为 1.1 mm。
    - 标准封装: 具有行业标准的 2 引脚封装。
    - 扩展温度范围选项: 可提供不同温度范围的选择,满足更广泛的工业应用需求。
    - RoHS 合规: 无铅,符合环保要求。
    - 可定制频率: 支持多种频率选择,适用于不同的应用场景。

    4. 应用案例和使用建议


    ECX-64A 适用于各种高频应用,如无线通信设备、计算机主板和嵌入式系统。例如,在一台 Wi-Fi 路由器中,ECX-64A 可以作为时钟信号源,确保数据传输的稳定性和准确性。在实际使用中,应确保晶体的频率容差和稳定性符合应用要求,特别是在极端温度环境下使用时。

    5. 兼容性和支持


    ECX-64A 采用标准的 2 引脚封装,易于集成到现有的 PCB 设计中。该产品还提供不同的频率、容差和温度范围选项,以满足多样化的应用需求。厂商提供了全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - Q: 如何确定 ECX-64A 的频率稳定性?
    A: 频率稳定性可以通过查看技术手册中的数据表来确定。在 -10°C 至 +70°C 范围内,频率稳定性为 ±50 ppm。

    - Q: ECX-64A 是否可以承受极端温度?
    A: 是的,ECX-64A 的存储温度范围为 -55°C 至 +125°C,可以承受极端温度环境。
    - Q: ECX-64A 是否符合 RoHS 标准?
    A: 是的,ECX-64A 符合 RoHS 标准,无铅且环保。

    7. 总结和推荐


    ECX-64A 是一款高性能的 SMD 晶体,具有紧凑的设计、高精度和良好的稳定性。它适用于多种应用场景,特别适合在高密度 PCB 设计中使用。如果您需要一个可靠且高效的频率控制组件,ECX-64A 是您的理想选择。强烈推荐该产品用于需要高精度和稳定性的应用场景。

ECS-240-18-23A-EN-TR参数

参数
频率容差 ±30ppm
等效串联电阻 30Ω
频率 24MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±50ppm
长*宽*高 6mm*3.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-240-18-23A-EN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-240-18-23A-EN-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-240-18-23A-EN-TR ECS-240-18-23A-EN-TR数据手册

ECS-240-18-23A-EN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.6177
50+ ¥ 6.353
100+ ¥ 5.9295
250+ ¥ 5.8236
500+ ¥ 5.8236
1000+ ¥ 5.7177
5000+ ¥ 5.7177
10000+ ¥ 5.7177
库存: 835
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.61
直接购买
加入购物车
