ECS-80-8-30Q-VS-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±30ppm ±150ppm 8MHz 100Ω 100μW 贴片安装 5mm*3.2mm*1.1mm
供应商型号: 4059283
供应商: 海外现货
标准整包数: 1

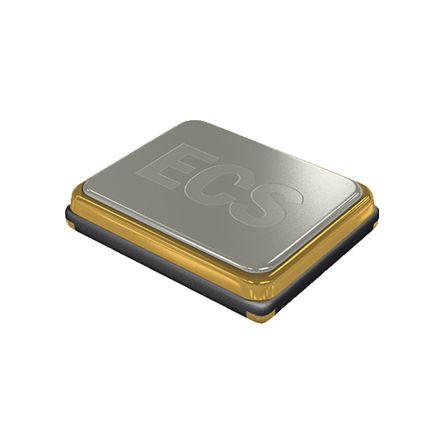

ECS 无源晶振 ECS-80-8-30Q-VS-TR

ECS-80-8-30Q-VS-TR概述

    ECS ECX-53Q SMD Crystal:全面解析与应用指南

    1. 产品简介


    ECS ECX-53Q是一款微型表面贴装晶体,采用3.2x5x1.1 mm的陶瓷封装。作为ECS公司研发的产品之一,ECX-53Q符合AEC-Q200标准,适用于广泛的工业和消费电子应用。

    2. 技术参数


    以下是ECS ECX-53Q的技术规格:
    - 频率范围:8.000 MHz 至 54.000 MHz
    - 模式:基频
    - 频率容差(@ +25°C):± 30 ppm
    - 频率稳定性(-40~+125°C,DS选项):± 100 ppm
    - 负载电容:5 pF
    - 驱动级(DL):300 μW
    - 工作温度范围:-40 °C 至 +150 °C (Y选项)
    - 存储温度范围:-55 °C 至 +150 °C
    - 老化(第一年):@ +25°C ± 3°C,± 5 ppm
    - ESR(最大值):根据频率变化

    3. 产品特点和优势


    - 紧凑低轮廓设计:3.2x5x1.1 mm的小巧封装,适合空间受限的应用场合。
    - 扩展温度范围选项:支持-40°C至+150°C的工作温度范围。
    - 无铅且符合RoHS标准:环保材料,满足国际环保要求。
    - AEC-Q200认证:通过汽车电子认证,适用于高可靠性需求的应用场景。

    4. 应用案例和使用建议


    应用案例:ECX-53Q广泛应用于各种通信设备、车载导航系统、智能家居控制设备等需要稳定时钟信号的场合。特别是在温度波动较大的环境中,其宽广的工作温度范围使其表现出色。
    使用建议:为了确保最佳性能,建议将ECX-53Q放置在远离热源的地方,并避免长时间暴露在极端温度条件下。同时,在焊接过程中应遵循推荐的回流焊曲线,确保焊接质量。

    5. 兼容性和支持


    ECX-53Q具有广泛的兼容性,可以与不同制造商的电子设备无缝集成。此外,ECS公司提供详尽的技术支持和售后服务,包括产品选型指导、技术支持热线及样品申请服务。

    6. 常见问题与解决方案


    问题1:产品在高温环境下出现频率漂移现象。
    解决方案:确认是否选择了扩展温度范围选项(如Y选项),并检查周围环境是否存在过热风险。如果使用正确,可以联系技术支持获取进一步帮助。
    问题2:安装过程中出现焊接不良现象。
    解决方案:确保遵循推荐的焊接曲线进行操作,并使用适当的焊接工具和工艺。如有疑问,可以参考产品手册或联系客户服务。

    7. 总结和推荐


    总体而言,ECS ECX-53Q凭借其优异的频率稳定性、宽广的工作温度范围以及卓越的品质,成为市场上极具竞争力的产品。对于需要高可靠性和宽温应用场合的设计者来说,这款晶体无疑是最佳选择。因此,强烈推荐在相关项目中采用ECX-53Q。

ECS-80-8-30Q-VS-TR参数

参数
频率 8MHz
驱动电平 100μW
负载电容 8pF
频率稳定性 ±150ppm
频率容差 ±30ppm
等效串联电阻 100Ω
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-80-8-30Q-VS-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-80-8-30Q-VS-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-80-8-30Q-VS-TR ECS-80-8-30Q-VS-TR数据手册

ECS-80-8-30Q-VS-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.631
50+ ¥ 4.631
100+ ¥ 4.1494
250+ ¥ 4.1494
500+ ¥ 4.0753
1000+ ¥ 4.0012
5000+ ¥ 4.0012
10000+ ¥ 4.0012
库存: 134
起订量: 11 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.63
