首页  >  产品百科  >  ECS-120-12-33B-CWY-TR

ECS-120-12-33B-CWY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 12pF ±10ppm ±15ppm 12MHz 100Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4059184
供应商: 海外现货
标准整包数: 1

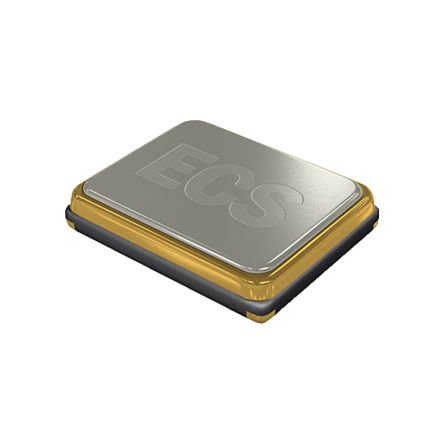

ECS 无源晶振 ECS-120-12-33B-CWY-TR

ECS-120-12-33B-CWY-TR概述

    ECS-33B SMD Crystal 技术手册

    产品简介


    ECS-33B 是一种表面贴装(SMD)石英晶体,属于电子元器件的一种。它被广泛应用于无线通信、智能传感器和可穿戴设备等领域。该晶体以其小型化设计和低老化率(第一年±1 ppm)而著称,非常适合现代电子产品的需求。

    技术参数


    以下是ECS-33B的主要技术规格:
    - 频率范围: 10.000 MHz 至 54.000 MHz
    - 振荡模式: 基频
    - 频率容差 (℃):
    - +25℃: ±10 ppm
    - -40 ~ +85℃: ±15 ppm
    - 并联电容: 3 pF
    - 负载电容: 8 pF
    - 驱动功率: 200 μW
    - 工作温度范围: -40℃ 至 +85℃
    - 存储温度范围: -40℃ 至 +125℃
    - 第一年老化率: +25℃: ±1 ppm

    产品特点和优势


    1. 高精度: 频率稳定性极高,尤其是在宽温范围内表现出色。
    2. 低老化率: 第一年老化率仅为±1 ppm,确保长期稳定运行。
    3. 紧凑设计: 采用行业标准的3.2 x 2.5 x 0.8 mm陶瓷封装,适用于各种小型化应用。
    4. 多样化选项: 支持多种频率和温度范围,可根据具体需求定制。

    应用案例和使用建议


    ECS-33B 广泛应用于多个领域,如无线通信、智能家庭传感器、蓝牙低功耗设备等。例如,在智能手表等可穿戴设备中,其低老化率和高稳定性可以确保设备长时间运行时仍保持精确的时间基准。
    使用建议:
    1. 焊接工艺: 使用回流焊时,峰值焊接温度不超过260℃,持续时间不超过10秒,最多进行两次焊接循环。
    2. 参考设计: 在设计时,参照手册提供的焊盘布局图,确保良好的电气连接和机械固定。

    兼容性和支持


    ECS-33B 支持多种频率和温度范围,适合与各种电子设备兼容。制造商提供详细的电气特性和机械参数指南,方便客户进行集成和测试。此外,对于特殊应用需求,可联系制造商获取更多技术支持和定制服务。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 频率不准确:
    - 检查焊接过程,确保焊接温度和时间符合要求。
    - 确认供电电压和电流满足晶体的工作条件。
    2. 老化率超出预期:
    - 检查是否正确存储在指定温度范围内。
    - 确认是否符合规定的驱动功率要求。
    3. 工作不稳定:
    - 确认电源和信号线的阻抗匹配。
    - 检查外部干扰源,确保良好的屏蔽和接地。

    总结和推荐


    综上所述,ECS-33B是一款高性能、高可靠性的SMD石英晶体,具备出色的频率稳定性和低老化率。其紧凑的设计和广泛的频率选项使其成为现代电子设备的理想选择。我们强烈推荐使用ECS-33B,特别是在需要高精度和稳定性的小型化设备中。
    如有更多疑问或需要进一步的技术支持,请联系制造商获取详细信息。

ECS-120-12-33B-CWY-TR参数

参数
驱动电平 -
负载电容 12pF
频率稳定性 ±15ppm
频率容差 ±10ppm
等效串联电阻 100Ω
频率 12MHz
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-120-12-33B-CWY-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-120-12-33B-CWY-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-120-12-33B-CWY-TR ECS-120-12-33B-CWY-TR数据手册

ECS-120-12-33B-CWY-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
