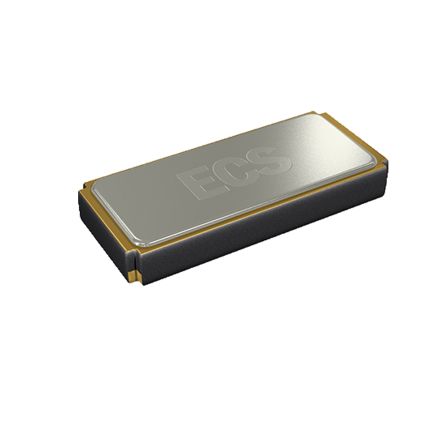

ECS-.327-6-34S-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 6pF ±20ppm 32.768KHz 70KΩ 贴片安装 3.2mm*1.5mm*900μm
供应商型号: 4230252
供应商: 海外现货
标准整包数: 5
ECS 无源晶振 ECS-.327-6-34S-TR

ECS-.327-6-34S-TR概述


    产品简介


    ECX-34S 是由 ECS Xtal 生产的一款超小型 SMD 调频叉形晶体。它采用紧凑的 3.2 x 1.5 x 0.9 mm 陶瓷封装,适用于移动设备、无线设备及工业应用等领域。该产品具有高可靠性、低功耗以及宽温度范围的特点,适合多种苛刻的工作环境。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | F0 | 32.768 KHz |
    | 频率容差 | @+25°C ±20 ppm |
    | 温度系数 -0.034 | -0.040 | ppm/°C²
    | 并联电容 | C0 | 1.05 pF |
    | 负载电容 | 按 P/N 标注 12.5 pF |
    | 驱动功率 | DL | 0.1 | 1.0 | μW |
    | 等效串联电阻 | R1 70 | KΩ |
    | 绝缘电阻 | @ 100V DC 500 | MΩ |
    | 转折温度 +20 | +25 | +30 | °C |
    | 工作温度 | Topr | -40 +125 | °C |
    | 存储温度 | Tstg | -55 +125 | °C |
    | 第一年老化(@ +25°C) ±3 | ±3 | ppm |

    产品特点和优势


    - 超小型设计:采用 3.2 x 1.5 mm 的小巧尺寸,适用于对空间要求极高的设备。
    - 宽温度范围:能够在 -40°C 到 +125°C 的极端环境下稳定工作,确保在各种条件下可靠运行。
    - 低功耗应用:适合低功耗实时钟(RTC)应用,例如 STM32 AN2867。
    - RoHS 和 REACH 合规:符合欧盟环保标准,更加环保且易于获得认证。

    应用案例和使用建议


    应用案例
    ECX-34S 常用于智能手机、可穿戴设备、远程通信设备及工业自动化设备等。例如,在 STM32 AN2867 实时钟应用中,它可以确保系统的时间准确性和稳定性。
    使用建议
    - 焊接条件:在进行回流焊时,峰值焊接温度应不超过 260°C,并且持续时间不超过 10 秒。最多进行两次焊接循环。
    - 布局建议:参考图 2 中的建议布线模式以保证最佳信号完整性。

    兼容性和支持


    - 封装类型:ECX-34S 采用 SMD 封装,兼容多种 PCB 设计,适用于广泛的电子产品。
    - 制造商支持:ECS Xtal 提供全面的技术支持,包括样品请求、产品选型指导和售后维护服务。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象
    - 解决办法:检查焊接条件,确保焊接温度和时间符合规范。

    2. 问题:频率偏移较大
    - 解决办法:检查负载电容设置是否正确,必要时重新标定。

    3. 问题:长时间工作后信号不稳定
    - 解决办法:检查电源电压和信号线路是否有干扰,确保系统环境良好。

    总结和推荐


    ECX-34S 以其紧凑的体积、稳定的性能和广泛的应用范围,成为了众多电子设备的理想选择。它特别适合需要高度可靠性和良好环境适应性的场合。强烈推荐使用 ECX-34S,特别是在需要低功耗、高精度实时钟和宽温度范围的产品中。

ECS-.327-6-34S-TR参数

参数
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 -
负载电容 6pF
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
