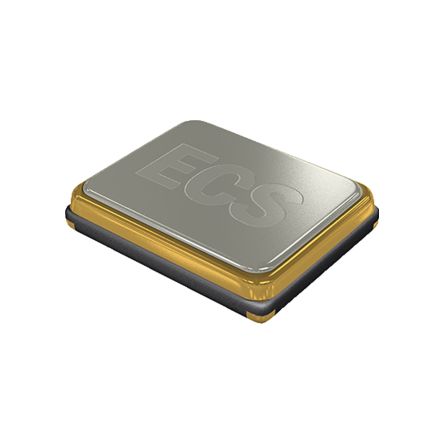

ECS-160-12-33-AGN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 12pF ±25ppm ±30ppm 16MHz 80Ω 100μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: UA-ECS-160-12-33-AGN-TR
供应商: 海外现货
标准整包数: 1000
ECS 无源晶振 ECS-160-12-33-AGN-TR

ECS-160-12-33-AGN-TR概述

    ECS ECX-32 SMD Crystal 技术手册解析

    1. 产品简介


    ECS ECX-32 是一款表面贴装晶体(SMD Crystal),专门设计用于低功耗和紧凑型应用。它采用陶瓷封装,具有体积小(3.2 x 2.5 x 0.8 mm)、重量轻的特点。这款晶体适用于多种应用场景,如LoRa WAN、无线通信和高密度电路板设计。

    2. 技术参数


    ECS ECX-32 的关键技术参数如下:
    - 频率范围:8.000 MHz 至 54.000 MHz
    - 模式:基频
    - 频率容差:±50 ppm(25°C)
    - 频率稳定性:±50 ppm(-20°C至+70°C)
    - 负载电容:4 pF 至 20 pF
    - 驱动功率:100 μW
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-55°C 至 +125°C
    - 老化率:第一年 ±5 ppm(25°C)

    3. 产品特点和优势


    ECS ECX-32 拥有以下几个独特的优势:
    - 低轮廓设计:3.2 x 2.5 mm 封装,适用于空间受限的应用场景。
    - 扩展温度范围选项:可选配适用于极端环境的型号。
    - 无铅且符合RoHS标准:环保材料,适合各种合规要求。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于LoRa WAN、无线通信模块及高密度电路板设计。
    - 使用建议:
    - 确保焊盘连接正确,避免短路或开路问题。
    - 遵循推荐的焊接温度曲线进行组装,以确保最佳焊接效果。
    - 根据具体应用需求选择合适的负载电容。

    5. 兼容性和支持


    - 兼容性:该晶体与标准SMT生产线兼容,易于集成到现有系统中。
    - 支持和服务:厂商提供详尽的技术文档和专业支持,确保用户能够顺利部署和使用。

    6. 常见问题与解决方案


    - Q:如何确认晶体是否正确焊接?
    - A:检查焊点外观是否均匀、无空洞,使用万用表测量两端电阻,正常情况下应为低阻态。
    - Q:更换不同频率的晶体时应注意什么?
    - A:更换时需确认新的晶体与电路板的匹配性,尤其是负载电容的要求。

    7. 总结和推荐


    总体而言,ECS ECX-32 表面贴装晶体凭借其紧凑的设计、广泛的频率覆盖范围以及出色的电气性能,非常适合于现代电子设备和系统的高密度布线需求。其良好的环境适应能力和丰富的配置选项使其成为同类产品中的佼佼者。因此,我强烈推荐在您的下一个项目中使用这款晶体,相信它会为您带来卓越的表现。

ECS-160-12-33-AGN-TR参数

参数
频率 16MHz
驱动电平 100μW
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±25ppm
等效串联电阻 80Ω
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
