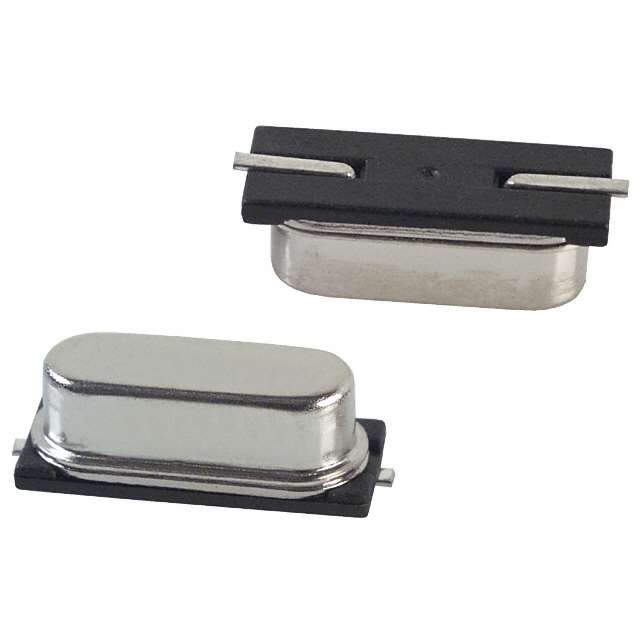

ECS-40-18-5PXEN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 18pF ±30ppm ±50ppm 4MHz 150Ω 500μW HC-49 贴片安装 11.4mm*4.8mm*4.3mm
供应商型号: 4072567
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-40-18-5PXEN-TR

ECS-40-18-5PXEN-TR概述

    # CSM-7X SMD Crystal: Technical Overview and User Guide

    产品简介


    基本信息
    CSM-7X是一款表面贴装(SMD)晶体振荡器,适用于多种低功耗电子设备。它具有成本效益高、外形小巧以及符合行业标准等特点,广泛应用于通信设备、计算机主板、移动设备、物联网设备等领域。
    主要功能
    - 作为频率控制单元,确保电路的稳定性和准确性。
    - 高频率稳定性(±30 ppm @ +25°C),满足大部分应用的需求。
    - 支持不同的负载电容选择(10 pF 至 20 pF)以适应各种应用场合。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 3.57 70.000 | MHz |
    | 频率容差 | @ +25°C ± 30 ppm |
    | 频率稳定性 | 标准 ± 50 | ppm |
    | 涌流电容 | Co | 7 pF |
    | 负载电容 | 指定在型号编码 | 10 20 | pF |
    | 驱动功率 | DL 500 μW |
    | 工作温度 | Topr | -10 70 | °C |
    | 存储温度 | Tstg | -55 125 | °C |
    | 老化率(首年) | @ +25°C | ±3°C | ±5 ppm |

    产品特点和优势


    - 成本效益高:CSM-7X在保持高质量的同时具备竞争力的价格。
    - 低外形设计:两种封装选项(5PX 和 5PLX),提供 4.3 mm 和 3.2 mm 的不同高度,适合紧凑型设计。
    - 行业标准脚位:便于在现有设计中进行替换,不需更改 PCB 布局。
    - 环保材料:无铅、RoHS 合规,符合国际环保标准。

    应用案例和使用建议


    应用案例
    - 移动设备:如智能手机和平板电脑,需要精确的频率控制来确保无线通信的可靠性。
    - 计算机主板:确保系统时钟的准确性和稳定性。
    - 物联网设备:为小型设备提供精准的时间基准,例如智能手表和健康监测设备。
    使用建议
    - 确保驱动功率不超过额定值 500 μW,以避免过热和损坏。
    - 在焊接过程中,使用峰值焊接温度不超过 +260°C,且焊接时间不超过 10 秒,最多两次焊接循环。

    兼容性和支持


    - 兼容性:CSM-7X 支持多种电子设备和电路板布局,可直接替换现有晶体。
    - 支持和服务:ECS公司提供详细的技术文档、客户支持和售后服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:温度范围内的频率漂移明显。
    - 解决方案:请参考技术手册中的温度稳定性指标,选择合适温度范围的型号。
    2. 问题:焊接过程中出现焊点不良。
    - 解决方案:遵循技术手册中提供的焊接曲线,并确保焊料和焊接工艺符合规范。
    3. 问题:驱动功率超出规定范围。
    - 解决方案:确认电路设计符合产品手册要求,调整驱动电路。

    总结和推荐


    综合评估
    CSM-7X是一款经济实惠、高性能的SMD晶体振荡器,具备高频率稳定性、低驱动功率需求以及多种封装选择,非常适合用于对精度和稳定性有严格要求的应用。其符合RoHS标准,环保且易于集成到现有系统中。
    推荐意见
    强烈推荐使用CSM-7X晶体振荡器,特别是对于那些需要精确频率控制的应用。其可靠性和性价比使其成为市场上极具竞争力的产品之一。

ECS-40-18-5PXEN-TR参数

参数
频率容差 ±30ppm
等效串联电阻 150Ω
频率 4MHz
驱动电平 500μW
负载电容 18pF
频率稳定性 ±50ppm
长*宽*高 11.4mm*4.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
