ECS-160-9-33B-CKM-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 9pF ±10ppm ±10ppm 16MHz 60Ω 200μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4059193
供应商: 海外现货
标准整包数: 1

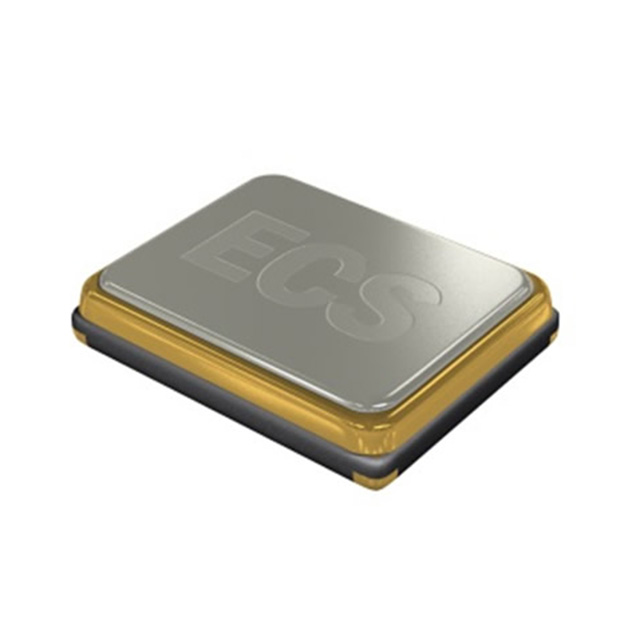

ECS 无源晶振 ECS-160-9-33B-CKM-TR

ECS-160-9-33B-CKM-TR概述

    ECS-33B SMD Crystal: 产品概述与应用指南

    1. 产品简介


    ECS-33B 是一款紧凑型表面贴装晶体(SMD Crystal),适用于多种电子设备,特别是物联网(IoT)和可穿戴设备、智能家居传感器以及蓝牙低能耗(BTLE)和Wi-Fi无线设备。这款晶体采用行业标准的3.2 x 2.5 x 0.8 mm陶瓷封装,非常适合现代无线应用的需求。

    2. 技术参数


    ECS-33B 的技术参数如下所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率 | 10.000 | 54.000 MHz |
    | 模式 | 基频 |
    | 频率容差 | ± 10 ppm |
    | 频率稳定性 | ± 15 ppm |
    | 并联电容 | 3 pF |
    | 负载电容 | 指定在P/N | 8 pF |
    | 驱动功率 | 200 μW |
    | 工作温度范围 | -40 | +85 | °C |
    | 存储温度范围 | -40 | +125 | °C |
    | 第一年老化率@+25°C | ± 3 | ± 1 | ppm |

    3. 产品特点和优势


    ECS-33B SMD晶体具备以下优势:
    - 低老化率:第一年的老化率仅为±1 ppm,确保长期稳定运行。
    - 小型化设计:符合行业标准的3.2 x 2.5 x 0.8 mm陶瓷封装,节省空间。
    - 高精度频率:提供从10 MHz到54 MHz的广泛频率选择,频率容差可达±10 ppm。
    - 适应性强:能够在广泛的温度范围内稳定工作,支持-40°C至+125°C的存储温度。

    4. 应用案例和使用建议


    ECS-33B 在各种应用中表现出色,包括但不限于:
    - IoT和可穿戴设备:这类设备通常需要小巧且高性能的元件,ECS-33B 完美契合这些需求。
    - 智能家居传感器:要求稳定可靠的时钟信号源。
    - BTLE和Wi-Fi无线设备:需要低功耗和高频稳定性。
    使用建议:
    - 确保按照建议的焊锡曲线进行焊接,以避免热应力损伤。
    - 注意晶体的安装方向,由于晶体对称,引脚1和3可以互换。
    - 尽量减少外部并联电容,以维持额定的负载电容,从而保证准确的频率输出。

    5. 兼容性和支持


    ECS-33B 与大多数主流设备兼容,支持通过制造商提供的技术支持服务获取帮助。若需了解更多信息,请联系ECS公司。
    - 包装选项:支持各种数量的卷带包装,如TR(1K个/卷)、TR3(3K个/卷)等。

    6. 常见问题与解决方案


    - 问题:晶体在焊接过程中出现损坏。
    - 解决方案:遵循建议的焊锡曲线,确保焊接温度不超过260°C,且保持时间不超过10秒。
    - 问题:晶体未能达到预期频率。
    - 解决方案:检查焊接质量及是否正确连接了所有引脚。

    7. 总结和推荐


    总体来说,ECS-33B SMD晶体是一款高性能、低功耗且具有高精度频率输出的元件。其小型化的设计、低老化率以及宽泛的工作温度范围使其成为多种应用场景的理想选择。强烈推荐在需要可靠时钟信号源的应用中使用此产品。

ECS-160-9-33B-CKM-TR参数

参数
等效串联电阻 60Ω
频率 16MHz
驱动电平 200μW
负载电容 9pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-160-9-33B-CKM-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-9-33B-CKM-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-160-9-33B-CKM-TR ECS-160-9-33B-CKM-TR数据手册

ECS-160-9-33B-CKM-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1633
50+ ¥ 3.0417
100+ ¥ 2.92
250+ ¥ 2.7253
500+ ¥ 2.7253
1000+ ¥ 2.628
5000+ ¥ 2.628
库存: 885
起订量: 16 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.16
