ECS-160-9-33B-CKY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 9pF ±10ppm ±10ppm 16MHz 60Ω SMD-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4072553
供应商: 海外现货
标准整包数: 1

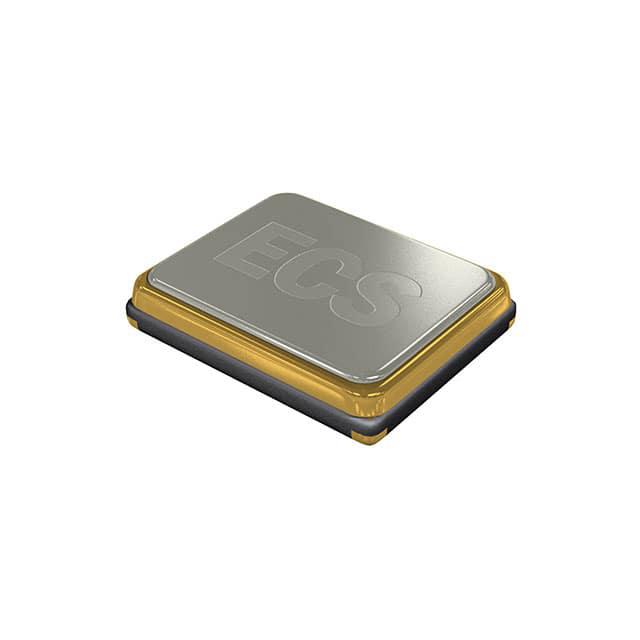

ECS 无源晶振 ECS-160-9-33B-CKY-TR

ECS-160-9-33B-CKY-TR概述

    ECS-33B SMD Crystal:一种高性能且多功能的振荡器

    产品简介


    ECS-33B是一款紧凑型表面贴装(SMD)晶体振荡器,专为IOT/Wearable设备、智能家居传感器以及BTLE和Wi-Fi无线设备等现代电子产品设计。这种微型晶体具备低老化率,第一年仅为±1 ppm,适用于各种高频通信应用,例如无线通信模块和智能设备的时钟同步。

    技术参数


    | 参数 | 条件 | ECS-33B | 单位 |
    ||
    | 频率 10.000 - 54.000 | MHz |
    | 振荡模式 基本模式
    | 频率容差(@+25°C) ±10 ppm
    | 频率稳定性(-40 ~ +85°C) ±15 ppm
    | 并联电容 3 pF
    | 负载电容 | 指定在型号编号中 | 8 pF
    | 驱动功率 200 μW
    | 工作温度 -40 ~ +85°C | °C |
    | 存储温度 -40 ~ +125°C | °C |
    | 第一年老化(@+25°C) ±1 ppm

    产品特点和优势


    ECS-33B晶体振荡器提供了多种频率选项,适用于广泛的频率范围,从10 MHz到54 MHz。它的基本模式使其能够广泛应用于各类电子产品中。此外,它的低老化率使得长期性能更加稳定可靠,适合于需要高精度和长时间运行的应用。其陶瓷封装尺寸小巧(3.2 x 2.5 x 0.8 mm),使得它非常适合于空间受限的嵌入式应用。

    应用案例和使用建议


    ECS-33B在智能穿戴设备、智能家居传感器及无线通信设备中表现优异。例如,在蓝牙低功耗(BTLE)设备中,该晶体可以提供精准的时钟信号,提高无线传输效率;在家庭自动化系统中,它可以确保传感器之间的时间同步,提升整体系统的可靠性。
    建议在使用ECS-33B时,注意控制驱动功率,以避免过高的驱动导致设备故障。同时,根据不同的应用场景选择合适的负载电容,以获得最佳性能。

    兼容性和支持


    ECS-33B适用于多种设备和应用,与主流的电路板和焊接工艺高度兼容。制造商ECS还提供技术支持和售后服务,以帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. Q: ECS-33B如何安装?
    - A: 根据提供的建议焊盘图案(Land Pattern)进行安装,确保焊接过程遵循推荐的回流焊曲线。
    2. Q: 如何处理老化问题?
    - A: 定期校准设备以补偿任何潜在的老化效应,特别是在关键应用中。如果可能,使用具有更高初始稳定性的型号以减少未来维护需求。

    总结和推荐


    ECS-33B SMD晶体振荡器凭借其高精度、低老化率和紧凑的尺寸,成为众多电子设备的理想选择。特别适用于需要高频率稳定性、精准时钟源的场合。基于以上特性,我们强烈推荐该产品给需要此类功能的应用场景。

ECS-160-9-33B-CKY-TR参数

参数
负载电容 9pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 16MHz
驱动电平 -
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-160-9-33B-CKY-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-9-33B-CKY-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-160-9-33B-CKY-TR ECS-160-9-33B-CKY-TR数据手册

ECS-160-9-33B-CKY-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
