ECS-240-20-23A-EN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±50ppm 24MHz 30Ω 贴片安装 6mm*3.5mm*1.1mm
供应商型号: 4230274
供应商: 海外现货
标准整包数: 1

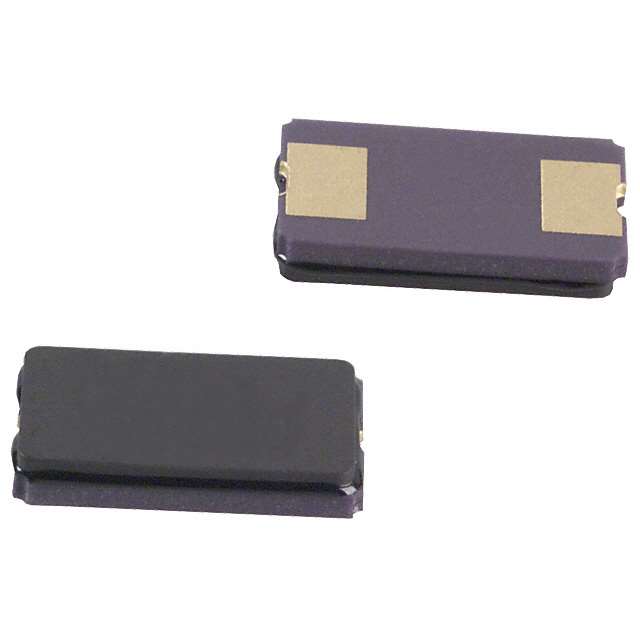

ECS 无源晶振 ECS-240-20-23A-EN-TR

ECS-240-20-23A-EN-TR概述

    ECS-64A SMD Crystal:技术概述与应用指南

    产品简介


    ECS-64A是一款微型表面贴装晶体(SMD Crystal),由ECS公司生产。它采用紧凑且低轮廓的设计,符合行业标准的封装尺寸,为PCB上的高密度布置提供了理想的解决方案。该晶体广泛应用于通信设备、消费电子产品、医疗设备及汽车电子等领域。

    技术参数


    - 频率范围:8.000 MHz 至 50.000 MHz
    - 模式振荡:基波
    - 频率容差(+25°C):± 30 ppm
    - 频率稳定性(-10°C至+70°C):± 50 ppm
    - 并联电容:Co = 7 pF
    - 负载电容:10 pF 至 20 pF
    - 驱动水平:100 μW
    - 工作温度范围:-10°C 至 +70°C
    - 存储温度范围:-55°C 至 +125°C
    - 老化(第一年,+25°C):± 5 ppm
    - 外形尺寸:6 x 3.5 mm(2个引脚)
    - 包装:卷带式包装(1K/卷)

    产品特点和优势


    ECS-64A的主要优势包括:
    - 紧凑且低轮廓设计:适用于空间受限的应用场合。
    - 工业标准封装尺寸:易于集成到现有系统中。
    - 扩展温度范围选项:可根据需要选择不同的温度范围。
    - 符合RoHS标准:环保无铅设计。
    - 多种频率和电容选项:根据需求选择合适的型号。

    应用案例和使用建议


    - 通信设备:确保在高频传输中信号的稳定性和可靠性。
    - 消费电子产品:提供精准的时间基准,提升用户体验。
    - 医疗设备:高精度和稳定性有助于设备正常运行。
    - 汽车电子:在极端环境下保持性能稳定。
    使用建议:
    - 在进行焊接时,注意峰值焊接温度不应超过260°C,持续时间不超过10秒,最多进行两次焊接循环。
    - 选择合适的负载电容以确保频率稳定性。

    兼容性和支持


    - 兼容性:支持多种标准频率和电容值,便于与不同设备兼容。
    - 技术支持:ECS公司提供详细的使用手册和技术支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q1:如何确保焊接过程的安全性?
    - A1:遵循规定的焊接曲线和峰值温度限制,避免对晶体造成损害。
    - Q2:如何选择合适的负载电容?
    - A2:参考晶体规格书中的负载电容值,选择最适合应用需求的电容。

    总结和推荐


    综上所述,ECS-64A是一款高性能、高可靠性的晶体,特别适合于各种高要求的应用场合。其紧凑的设计和广泛的频率范围使其在市场上具有很强的竞争力。如果您的项目需要一款可靠、稳定的晶体,强烈推荐选用ECS-64A。

    本文章基于ECS公司的技术手册编写,详细介绍了ECS-64A晶体的技术参数、特点、应用及维护指南,旨在帮助用户更好地理解和使用这款优秀的晶体产品。

ECS-240-20-23A-EN-TR参数

参数
驱动电平 -
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 30Ω
频率 24MHz
长*宽*高 6mm*3.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-240-20-23A-EN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-240-20-23A-EN-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-240-20-23A-EN-TR ECS-240-20-23A-EN-TR数据手册

ECS-240-20-23A-EN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.6588
50+ ¥ 6.3925
100+ ¥ 5.9663
250+ ¥ 5.8598
500+ ¥ 5.8598
1000+ ¥ 5.7532
5000+ ¥ 5.7532
10000+ ¥ 5.7532
库存: 589
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.65
