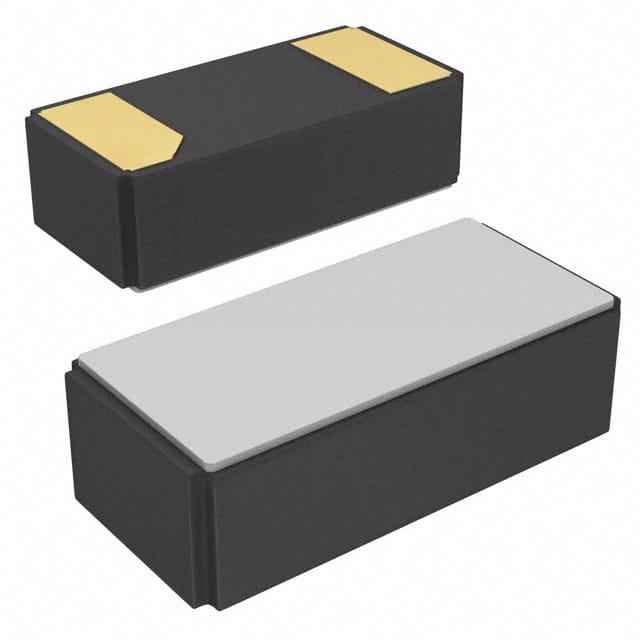

ECS-.327-12.5-34S-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 12.5pF ±20ppm 32.768KHz 70KΩ 贴片安装 3.2mm*1.5mm*900μm
供应商型号: F-ECS-.327-12.5-34S-TR
供应商: 海外现货
标准整包数: 3000
ECS 无源晶振 ECS-.327-12.5-34S-TR

ECS-.327-12.5-34S-TR概述

    ECS ECX-34S SMD 晶体:详细技术手册

    1. 产品简介


    ECX-34S是一款超微型表面贴装(SMD)音叉晶体,专为移动设备、无线设备及工业应用而设计。这款晶体采用3.2 x 1.5 x 0.9毫米的陶瓷封装,确保其在极端温度条件下的稳定性。其紧凑的设计使其成为高集成度设备的理想选择。

    2. 技术参数


    以下是ECX-34S的主要技术规格:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | Fo | 32.768 32.768 | KHz |
    | 频率公差 | @+25°C ± 20 ppm |
    | 温度系数 -0.034 | -0.040 ppm/°C² |
    | 并联电容 | Co | 1.05 pF |
    | 负载电容 | 规定在P/N中 12.5 pF |
    | 驱动功率 | DL | 0.1 | 1.0 μW |
    | 等效串联电阻 | R1 70K Ω |
    | 绝缘电阻 | @ 100V DC 500M | Ω |
    | 转折温度 +20 | +25 | +30 | °C |
    | 工作温度范围 | Topr | -40 +125 | °C |
    | 存储温度范围 | Tstg | -55 +125 | °C |
    | 第一年老化率 | @ +25°C | ± 3°C | ± 3 ppm |

    3. 产品特点和优势


    - 超小型封装:3.2 x 1.5 x 0.9毫米的尺寸使其非常适合空间受限的应用。
    - 宽工作温度范围:从-40°C到+125°C,适用于各种严苛环境。
    - 高可靠性:采用Au镀层,具有出色的耐腐蚀性能。
    - 符合RoHS和REACH标准:满足严格的环保要求。
    - 长期稳定:第一年老化率低至±3 ppm,保证长期稳定性。

    4. 应用案例和使用建议


    - 移动设备:适用于智能手机、平板电脑等便携式设备。
    - 无线设备:适合用于Wi-Fi模块、蓝牙模块等无线通信设备。
    - 工业应用:广泛应用于工业控制、医疗设备等领域。
    使用建议:
    - 在焊接过程中,应严格遵守规定的峰值焊接温度不超过+260°C,且最多进行两次焊接循环。
    - 建议采用指定的焊盘图案以确保最佳性能。

    5. 兼容性和支持


    - 封装:3.2 x 1.5 x 0.9毫米陶瓷封装。
    - 包装:3000个/卷带。
    - 制造商支持:联系ECS获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题:如何确定合适的负载电容?
    - 解决方案:根据具体应用场景,在P/N中规定负载电容值,常见的为12.5 pF。
    - 问题:如何避免焊接过程中的损坏?
    - 解决方案:严格按照建议的焊接温度曲线进行焊接,不超过规定的焊接次数。

    7. 总结和推荐


    ECX-34S凭借其超微型封装、宽工作温度范围和高可靠性,在众多应用场景中表现出色。它的紧凑设计和高稳定性使其成为现代电子设备的理想选择。我们强烈推荐在移动设备、无线设备和工业应用中使用ECX-34S。对于任何技术支持需求,均可联系ECS获取帮助。

ECS-.327-12.5-34S-TR参数

参数
负载电容 12.5pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 -
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ECS-.327-12.5-34S-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-12.5-34S-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-12.5-34S-TR ECS-.327-12.5-34S-TR数据手册

ECS-.327-12.5-34S-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4097 ¥ 3.4701
6000+ $ 0.406 ¥ 3.4391
9000+ $ 0.4024 ¥ 3.4082
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 10410.3
