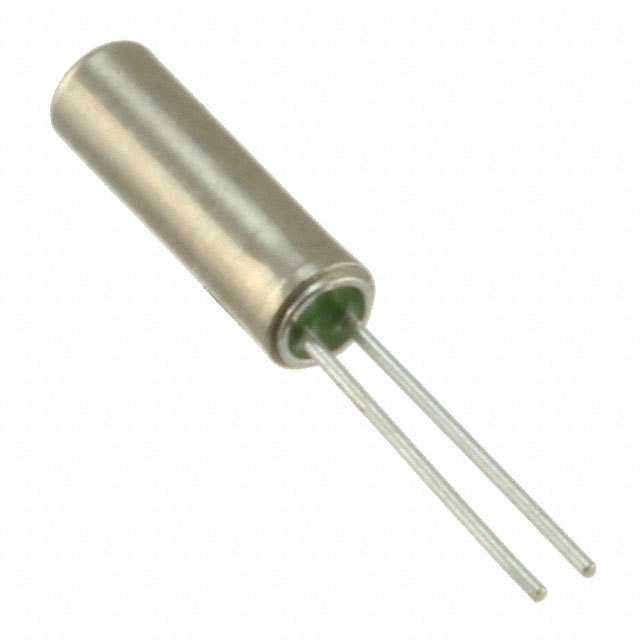

ECS-.327-CDX-1038

产品分类: 无源晶振
厂牌: ECS
产品描述: 12.5pF ±5ppm 32.768KHz 35KΩ DT-26 通孔安装 6.2mm(长度)*6.2mm(高度)
供应商型号: 4059181
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-.327-CDX-1038

ECS-.327-CDX-1038概述


    产品简介


    本文介绍的是ECS公司生产的32.768 KHz晶体振荡器(型号为ECS-2x6X),该产品属于电子元器件中的时钟振荡器类别。主要用于实时时钟、微控制器和其他需要精确时钟信号的场合。该晶体振荡器凭借其高稳定性、高精度及紧凑的尺寸,在消费电子产品、通讯设备、医疗设备和汽车电子等领域广泛应用。

    技术参数


    - 频率:32.768 KHz
    - 频率容差:±5 ppm(在+25°C时)
    - 负载电容:12.5 pF
    - 推荐驱动电平:1 µW最大值
    - 有效串联电阻:35K Ω最大值
    - 品质因数:70,000(典型值)
    - 转弯温度:+25°C ±5°C
    - 温度系数:-0.040 ppm/°C²最大值
    - 并联电容:1.35 pF(典型值)
    - 电容比:450(典型值)
    - 工作温度范围:-10°C到+60°C
    - 存储温度范围:-40°C到+85°C
    - 绝缘电阻(DC 100V):500MΩ最小值
    - 老化率:±3 ppm/年(在+25°C时)

    产品特点和优势


    此款晶体振荡器采用独特的设计,能够实现极高的稳定性和精度,频率容差仅±5 ppm,使其适用于对时间要求非常严格的场合。此外,其小体积、低功耗的特点使得它非常适合便携式和空间受限的电子设备中使用。通过精确的频率控制和优异的抗干扰能力,ECS-2x6X晶体振荡器确保了设备的可靠性和准确性,使其在市场上具有强大的竞争力。

    应用案例和使用建议


    应用案例
    该晶体振荡器被广泛应用于各种便携式设备中,例如智能手表、医疗设备以及各种消费电子产品中。在这些设备中,精准的时钟信号对于保持设备正常运行至关重要。
    使用建议
    在实际应用过程中,应确保电路设计符合晶体振荡器的技术规格,尤其是在选择合适的负载电容和驱动电平时。此外,为保证长期稳定的性能,建议定期检查其老化情况,并及时进行校准或更换。

    兼容性和支持


    该产品与其同类产品有很好的兼容性,可方便地集成到现有的系统中。ECS公司提供全面的技术支持和服务,包括产品选型指导、样品测试和技术咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率漂移过大 | 检查是否满足推荐的负载电容和驱动电平 |
    | 老化率过快 | 定期进行校准和更换 |

    总结和推荐


    总体而言,ECS-2x6X晶体振荡器凭借其高精度、高稳定性以及广泛的应用场景,成为市场上一款极具竞争力的产品。其精确的频率控制和可靠性使它在多个行业中得到认可。建议在对时间和精度要求较高的应用场景中使用该产品,相信它将为您的设备带来更佳的性能体验。

ECS-.327-CDX-1038参数

参数
驱动电平 -
负载电容 12.5pF
频率稳定性 -
频率容差 ±5ppm
等效串联电阻 35KΩ
频率 32.768KHz
长*宽*高 6.2mm(长度)*6.2mm(高度)
通用封装 DT-26
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECS-.327-CDX-1038厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-CDX-1038数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-CDX-1038 ECS-.327-CDX-1038数据手册

ECS-.327-CDX-1038封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0066
50+ ¥ 2.891
100+ ¥ 2.7753
250+ ¥ 2.5903
500+ ¥ 2.5903
1000+ ¥ 2.4978
5000+ ¥ 2.4978
10000+ ¥ 2.4978
库存: 192
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3
