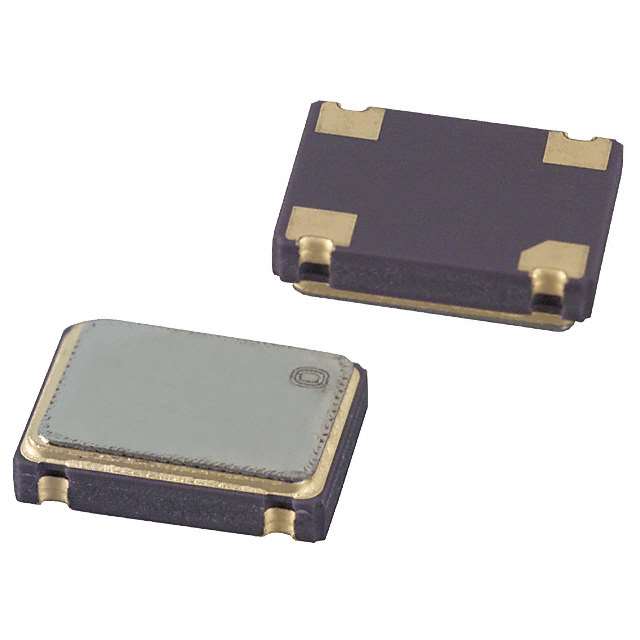

ECS-3951M-240-BN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±50ppm 24MHz ±0.005% 贴片安装 7mm*5mm*1.7mm
供应商型号: ECS-3951M-240-BN-TR
供应商: Master
标准整包数: 1000
ECS 有源晶振 ECS-3951M-240-BN-TR

ECS-3951M-240-BN-TR概述

    ECS-3951M-BN 和 ECS-3953M-BN 高温工业级SMD振荡器技术手册

    产品简介


    ECS-3951M-BN (5V) 和 ECS-3953M-BN (3.3V) 是专为现代高温应用而设计的工业级微型表面贴装振荡器。它们特别适用于要求宽温度范围(-40°C 至 +85°C)的工作环境。两款振荡器均为无铅且符合RoHS标准,适合广泛的应用领域,如工业控制、通信设备、汽车电子和消费电子产品等。

    技术参数


    | 参数 | 条件 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 工作频率范围 MHz | 1.800 | 125.0 | 1.800 |
    | 操作温度范围 °C | -40 | +85 | -40 |
    | 存储温度范围 °C | -55 | +125 | -55 |
    | 供电电压 V DC | 4.5 | 5.0 | 5.5 |
    | 输入电流 (1.800 ~ 36.000 MHz) mA | 20 | 15
    | 输入电流 (36.100 ~ 70.000 MHz) mA | 55 | 25
    | 输入电流 (70.100 ~ 100.000 MHz) mA | 60 | 30
    | 输入电流 (100.100 ~ 125.000 MHz) mA | 65 | 35
    | 输出对称性 (@ 50% VDD 水平) % | 40/60 | 40/60
    | 上升和下降时间 (1.800 ~ 70.000 MHz) nS | 15 | 5
    | 上升和下降时间 (70.100 ~ 125.000 MHz) nS | 5 | 5
    | 逻辑“0”电平 (VOL) V | 10% VDD 10% VDD|
    | 逻辑“1”电平 (VOH) V | 90% VDD 90% VDD|

    产品特点和优势


    - 宽温度范围:-40°C 至 +85°C 的工作温度范围使其适应各种恶劣环境。
    - 高稳定性:±50 ppm 的频率稳定度确保长期运行的可靠性。
    - 无铅/RoHS 合规:符合环保标准,安全可靠。
    - 小封装:5x7 mm 封装,节省空间,便于集成。
    - 快速启动:不同频率范围的启动时间在 5ms 至 15ms 之间,满足高速响应需求。

    应用案例和使用建议


    - 工业控制:适用于工厂自动化设备,可以应对各种复杂的温度变化。
    - 通信设备:在基站、路由器等通信设备中使用时,可确保信号传输的稳定性和可靠性。
    - 汽车电子:可用于发动机控制系统、车身控制系统等,确保汽车在极端温度下正常运行。
    - 消费电子:适用于移动设备、智能穿戴设备等便携式设备。
    使用建议:
    - 在安装过程中,建议按照图2所示的焊盘布局进行焊接,以提高热传导效率和稳定性。
    - 对于高频率应用,建议采用更低输入电流以减少功耗。

    兼容性和支持


    - 供电电压兼容性:ECS-3953M-BN 还兼容 +3.0V DC ±0.3V 的供电电压。
    - 支持和服务:制造商提供详尽的技术文档、样品请求及售后技术支持服务。

    常见问题与解决方案


    - 问题:振荡器在某些频率范围内不启动。
    解决办法:检查供电电压是否在额定范围内,调整外部电路负载。
    - 问题:输出不稳定。
    解决办法:检查焊盘设计是否符合要求,确认焊点质量。

    总结和推荐


    ECS-3951M-BN 和 ECS-3953M-BN 是高度可靠的高温工业级振荡器,特别适合需要在极端环境下保持性能的应用。其高频率范围、宽温度范围和快速启动时间使其成为众多领域的理想选择。综上所述,强烈推荐这款产品用于需要高稳定性和可靠性的应用场景。

ECS-3951M-240-BN-TR参数

参数
频率容差 ±0.005%
频率 24MHz
频率稳定性 ±50ppm
长*宽*高 7mm*5mm*1.7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
