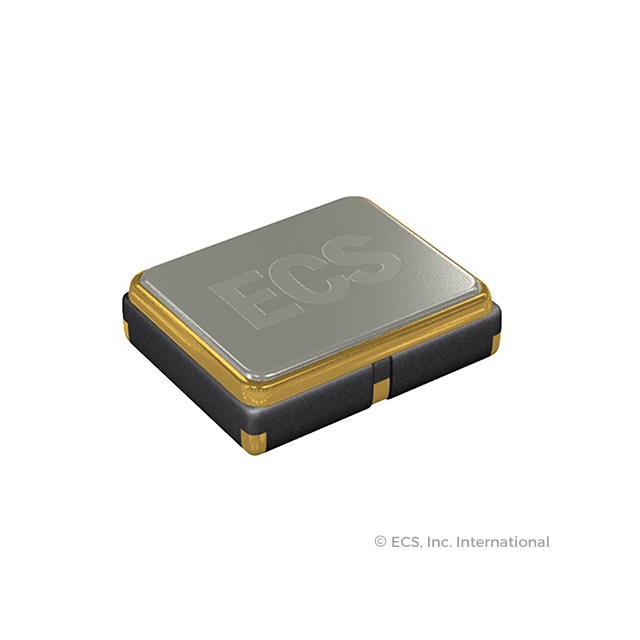

ECS-TXO-2520MV-100-AN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±2.5ppm 10MHz SMD-4P 贴片安装 2.5mm*2mm*1mm
供应商型号: 4144742
供应商: 海外现货
标准整包数: 1
ECS 有源晶振 ECS-TXO-2520MV-100-AN-TR

ECS-TXO-2520MV-100-AN-TR概述

    ECS-TXO-2520MV CMOS SMD TCXO 技术手册解析

    产品简介


    ECS-TXO-2520MV 是一款高性能、多功能的TCXO(温度补偿晶体振荡器),专为便携式和无线应用设计。其采用2.5x2.0x0.9 mm的小巧陶瓷封装,能够提供稳定而精确的频率输出。该产品支持1.7V至3.6V的宽电压范围,使得它在多种不同的电源环境下都能正常工作。ECS-TXO-2520MV 广泛应用于移动通信、网络设备、定位系统以及其他需要高精度频率控制的应用场合。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 频率范围 | MHz | 10.0 | 25.0 | 60.0 |
    | 工作温度(标准选项) | °C | -40 | +85
    | 存储温度 | °C | -40 | +90
    | 输入电压(VDD) | VDC | 1.7 | 3.3 | 3.6 |
    | 温度稳定性 | PPM | - | ±2.5 | - |
    | 供电变化引起的稳定性 | PPM | - | ±0.3 | - |
    | 负载变化引起的稳定性 | PPM | - | ±0.3 | - |
    | 老化率(每年) | PPM | - | ±1.0 | - |
    | 频率容差(@+25°C ±2°C) | PPM | - | ±1.5 | - |
    | 电流消耗 | mA | - | 6.0 | - |
    | “0”级低电平 | VDC | 10% | Vdd | - |
    | “1”级高电平 | VDC | Vdd | 90% | - |
    | 输出对称性(@50% VDD水平) | % | 45 | 55 | - |
    | 上升时间和下降时间 | ns | 5 | - | - |
    | 输出负载 | pF | - | 15 | - |
    | 启动时间 | ms | - | 10 | - |
    | 相位噪声(10 KHz偏移) | dBc/Hz | - | -145 | - |
    | 相位抖动(12 KHz ~ 20 MHz)| fs | - | 254 | - |

    产品特点和优势


    1. 多电压兼容性:ECS-TXO-2520MV 支持1.7V至3.6V的输入电压范围,使其适用于各种不同类型的电路板。
    2. 高精度和稳定性:具备±2.5 PPM的温度稳定性,保证了其在广泛的温度范围内仍能保持高精度。
    3. 小尺寸:紧凑的2.5x2.0x0.9 mm封装非常适合空间有限的设计。
    4. 低功耗:典型的电流消耗仅为6mA,有助于延长电池寿命。
    5. 兼容RoHS标准:无铅、符合RoHS环保标准,适用于对环保要求较高的应用场合。

    应用案例和使用建议


    ECS-TXO-2520MV 在便携式设备如手机、GPS定位设备、网络设备等场景中表现出色。在选择合适的电源电压时,需根据具体的工作环境和设备需求来确定,以确保最佳性能。例如,在一些需要长时间运行的便携设备中,选择较低的电压可以减少功耗,延长电池寿命。

    兼容性和支持


    ECS-TXO-2520MV 具备良好的兼容性,可以方便地集成到现有的电路设计中。制造商提供了详细的文档和支持服务,用户可以通过访问官方网站获取最新的产品资料和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查输入电压是否符合规范,确保电路连接正确。 |
    | 输出信号不稳定 | 确认负载条件符合规定,避免超出输出负载范围。 |
    | 频率稳定性不达标 | 确保温度变化在指定范围内,检查是否有外部干扰因素。 |

    总结和推荐


    ECS-TXO-2520MV 是一款功能强大且性能可靠的TCXO,适用于多种高精度频率控制的应用场景。其多电压兼容性、小巧封装和低功耗特性使其成为便携式和无线应用的理想选择。总体而言,推荐在需要高精度和稳定性的应用中使用该产品。
    通过上述详细的技术手册解析,相信您已经对该产品有了全面的了解。无论是用于研发还是批量生产,ECS-TXO-2520MV 都将为您提供可靠的支持和优异的性能表现。

ECS-TXO-2520MV-100-AN-TR参数

参数
频率容差 -
频率 10MHz
频率稳定性 ±2.5ppm
长*宽*高 2.5mm*2mm*1mm
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-TXO-2520MV-100-AN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-TXO-2520MV-100-AN-TR数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-TXO-2520MV-100-AN-TR ECS-TXO-2520MV-100-AN-TR数据手册

ECS-TXO-2520MV-100-AN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.0202
50+ ¥ 15.8856
100+ ¥ 15.6019
250+ ¥ 15.6019
500+ ¥ 15.3182
1000+ ¥ 15.3182
5000+ ¥ 15.3182
10000+ ¥ 15.3182
库存: 637
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.02
