首页  >  产品百科  >  ECS-2333-160-BN-TR

ECS-2333-160-BN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±50ppm 16MHz 贴片安装 3.2mm*2.5mm*1mm
供应商型号: 4230200
供应商: 海外现货
标准整包数: 1

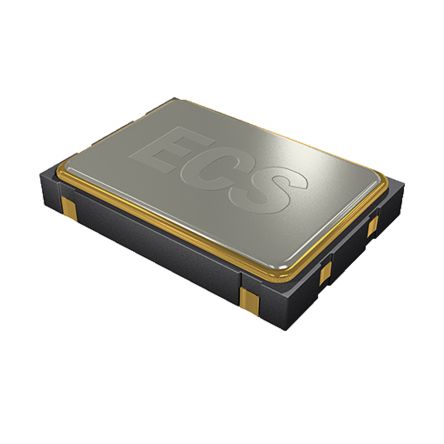

ECS 有源晶振 ECS-2333-160-BN-TR

ECS-2333-160-BN-TR概述

    ECS-2325/2333 SMD Clock Oscillator 技术手册概述

    1. 产品简介


    ECS-2325 和 ECS-2333 是 ECS 公司设计的小型化表面贴装晶体振荡器,适用于高密度应用环境。ECS-2325 工作电压为 +2.5V,而 ECS-2333 则为 +3.3V。这两款振荡器以其低功耗、小尺寸(3.2 x 2.5 毫米)和符合 RoHS 标准等特点著称。这些特性使得它们成为现代电子设备中不可或缺的组件,特别是在移动设备、通信系统和计算机外围设备中广泛应用。

    2. 技术参数


    | 参数 | ECS-2325 (+2.5V) | ECS-2333 (+3.3V) |
    |
    | 频率范围 | 1.000 - 95.000 MHz | 1.000 - 95.000 MHz |
    | 工作温度范围 | -10°C 至 +70°C | -10°C 至 +70°C |
    | 扩展温度范围(可选) | -40°C 至 +85°C | -40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C | -55°C 至 +125°C |
    | 供电电压 | 2.25V 至 2.75V | 2.97V 至 3.63V |
    | 频率稳定性 | ±100 ppm | ±100 ppm |
    | 输入电流 | 5mA - 24mA | 5mA - 24mA |
    | 处于待机状态时电流 | 10µA | 10µA |
    | 输出对称性 | 40%/60% | 45%/55% |
    | 上升和下降时间 | 10ns | 10ns |

    3. 产品特点和优势


    - 低功耗:低电流消耗使其成为需要节能的应用的理想选择。
    - 小尺寸:3.2 x 2.5 毫米的紧凑封装适合高密度电路板。
    - 高稳定性:频率稳定性的偏差在 ±100 ppm 以内,确保长期使用中的可靠性。
    - 广泛的工作温度范围:-40°C 至 +85°C 的扩展工作温度范围使其适用于严苛环境。
    - Pb-Free/RoHS 合规:满足环保标准,适合现代电子产品需求。

    4. 应用案例和使用建议


    - 应用案例:ECS-2325/2333 振荡器适用于多种场景,如通信模块、传感器接口、数据传输线路等。
    - 使用建议:
    - 在高频应用中(例如 60.1-95.0 MHz),需考虑输入电流要求。
    - 确保在 -40°C 至 +85°C 范围内使用,以获得最佳性能。
    - 采用适当的封装技术以提高稳定性,特别是在高温环境中。

    5. 兼容性和支持


    - ECS-2325/2333 与现有电路设计高度兼容,能够无缝集成。
    - 厂商提供详尽的技术支持和维护服务,以解决用户可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何判断振荡器是否正常工作?
    - A: 观察输出信号的对称性,如果在 50% VDD 水平处对称度达到 40%/60% 或 45%/55%,则振荡器正常。

    - Q: 为什么振荡器处于待机状态时电流为 10μA?
    - A: 这是设计上的一个特点,用于降低功耗并延长电池寿命。

    7. 总结和推荐


    ECS-2325/2333 振荡器凭借其低功耗、高稳定性和广泛的温度范围,非常适合现代高密度应用。总体而言,这款产品表现优异,非常值得推荐。

ECS-2333-160-BN-TR参数

参数
频率 16MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 3.2mm*2.5mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-2333-160-BN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-2333-160-BN-TR数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-2333-160-BN-TR ECS-2333-160-BN-TR数据手册

ECS-2333-160-BN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
