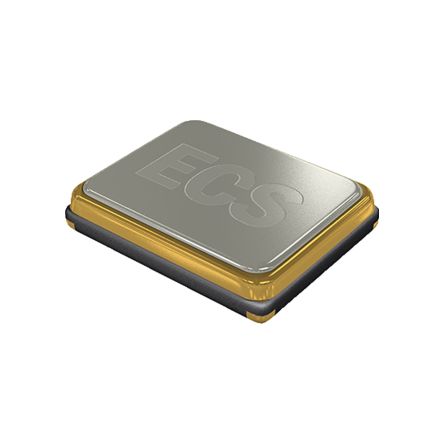

ECS-320-8-37B-7KM-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±7ppm ±10ppm 32MHz 50Ω 贴片安装 2mm*1.6mm*500μm
供应商型号: 4059136
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-320-8-37B-7KM-TR

ECS-320-8-37B-7KM-TR概述

    ECS ECX-1637B SMD Crystal 技术手册解析

    产品简介


    ECS ECX-1637B是一款超小型表面贴装晶体,属于陶瓷封装系列,非常适合无线通信、物联网(IoT)、可穿戴设备和其他便携式电子产品应用。这款晶体通过提供高精度频率和紧凑设计,在信号同步和时序控制方面表现出色。它以较低的年老化率(第一年的最大老化率为±1 ppm)和宽广的工作温度范围(最高可达+85°C)而著称。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | - | 16.000 | 96.000 | - | MHz |
    | 振荡模式 | - | 基本 | - | - | - |
    | 频率容差(@+25°C) | (C选项) | - | ±10 ppm| - | - |
    | 频率稳定性(-30~+85°C) | (KY选项) | - | ±10 ppm| - | - |
    | 并联电容 | - | 3 | - | 8 | pF |
    | 负载电容 | 指定于型号编号 | - | 8 | - | pF |
    | 驱动功率 | - | - | 100 | - | µW |
    | 工作温度范围 | (Y选项) | -30 | +85 | - | °C |
    | 存储温度范围 | - | -55 | - | +125 | °C |
    | 第一年老化率 | (@+25°C) | - | ±3°C | ±1 ppm | - |
    尺寸规格:2.0 x 1.6 x 0.45 mm
    封装方式:陶瓷SMD封装

    产品特点和优势


    - 超紧凑设计:仅2.0 x 1.6 mm的占地面积,适合空间受限的设计。
    - 低老化率:第一年的老化率仅为±1 ppm,确保长期稳定性。
    - 宽温操作能力:可选的扩展温度范围(-30°C至+85°C),适合恶劣环境。
    - RoHS合规性:符合环保标准,适用于现代绿色制造需求。

    应用案例和使用建议


    ECS ECX-1637B广泛应用于智能手机、路由器、Wi-Fi模块以及各种需要精确频率控制的设备中。对于开发者来说,建议根据具体应用场景选择合适的负载电容值,并注意焊接过程中的温度曲线以避免热损伤。此外,使用适当的焊盘布局可以提高产品的可靠性和使用寿命。

    兼容性和支持


    ECS提供了多种频率选择及不同的温度范围选项,客户可以根据项目需求定制产品型号。公司还为客户提供技术支持和售后服务,确保客户能够顺利集成此组件到他们的设计方案中。

    常见问题与解决方案


    1. 问题: 晶体启动困难
    解决方案: 检查电路板设计是否符合推荐的焊盘布局图,调整电源电压至推荐范围。

    2. 问题: 输出信号不稳定
    解决方案: 确认负载电容设置正确并重新检查焊接质量。

    总结和推荐


    综上所述,ECS ECX-1637B凭借其卓越的精度、紧凑的外形和广泛的适用性,在市场上具有很强的竞争优势。无论是对性能要求极高的工业级设备还是普通消费类产品,这款晶体都是一次性的理想选择。因此,强烈推荐给需要高精度频率源的专业人士和技术团队。
    如有进一步的技术咨询或样品请求,请联系ECS官方网站提供的联系方式。

ECS-320-8-37B-7KM-TR参数

参数
频率 32MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±7ppm
等效串联电阻 50Ω
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-320-8-37B-7KM-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-320-8-37B-7KM-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-320-8-37B-7KM-TR ECS-320-8-37B-7KM-TR数据手册
