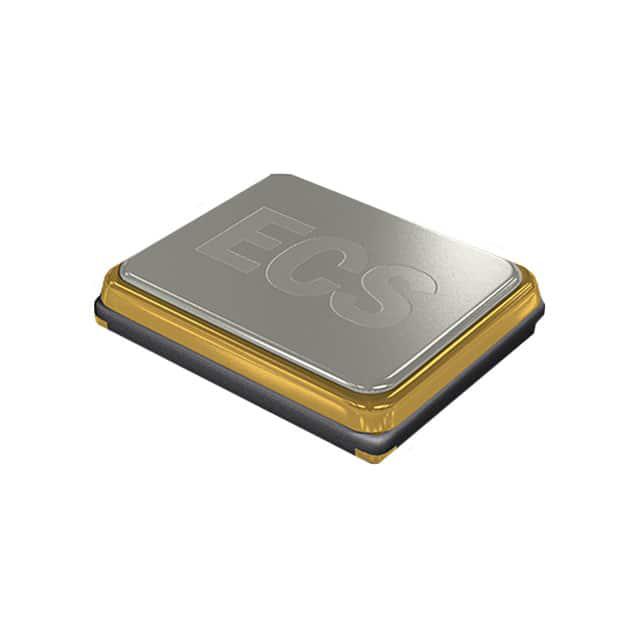

ECS-100-20-30BQ-ES-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±50ppm 10MHz 80Ω SMD-4P 贴片安装 5mm*3.2mm*850μm
供应商型号: 520-ECS1002030BQESTR
供应商: Mouser
标准整包数: 1
ECS 无源晶振 ECS-100-20-30BQ-ES-TR

ECS-100-20-30BQ-ES-TR概述


    产品简介


    ECS ECX-53BQ 石英晶体振荡器
    ECX-53BQ 是一款小型表面贴装(SMD)石英晶体振荡器,采用紧凑型封装设计,具有良好的稳定性和可靠性。该产品广泛应用于通信、计算机、消费电子产品等领域,是实现精确频率控制的理想选择。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 8.000 54.000 | MHz |
    | 振荡模式 基本 |
    | 频率容差 | @ +25°C | ±30 ppm |
    | 频率稳定性 | -40 ~ +125°C (DS) | ±100 ppm |
    | 并联电容 7 pF |
    | 负载电容 | 指定在P/N 6 | 20 | pF |
    | 驱动功率 100 μW |
    | 工作温度范围 -40 +125 | °C |
    | 存储温度范围 -55 +125 | °C |
    | 第一年老化 | @ +25°C | ±3 | ±5 ppm |

    产品特点和优势


    - 紧凑型设计:尺寸仅为 3.2 x 5 mm,适用于空间受限的应用。
    - 宽温范围选项:可选扩展温度范围(-40°C至+125°C),适合极端环境应用。
    - 环保材料:符合RoHS标准,无铅焊接。
    - 认证质量:通过AEC-Q200认证,确保汽车级可靠性。

    应用案例和使用建议


    应用案例
    ECX-53BQ 主要应用于各种通信设备、计算机主板、便携式电子产品等。例如,在移动电话、无线路由器、GPS定位系统中,确保信号传输的高精度和稳定性。
    使用建议
    1. 温度补偿:在极端温度环境下使用时,建议进行温度补偿以保持稳定的频率输出。
    2. 驱动功率管理:确保驱动功率在额定范围内,避免过载导致的损坏。
    3. 正确焊点设计:参照手册中的建议焊盘设计,保证焊接质量和可靠性。

    兼容性和支持


    ECX-53BQ 与其他标准SMD设备兼容,可通过ECS公司提供的技术支持和维护服务获得全面支持。如有特殊需求,可以通过调整型号编号(P/N)来获取定制化的产品配置。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率偏移大 | 进行温度补偿处理 |
    | 焊接不牢固 | 重新焊接并检查焊盘设计 |
    | 频率稳定性不足 | 检查负载电容设置,调整到合适的范围 |
    | 设备老化导致频率漂移 | 更换新的晶体振荡器 |

    总结和推荐


    ECX-53BQ是一款高性能的小型SMD石英晶体振荡器,具备多种优势,包括紧凑设计、宽温范围、高稳定性等。对于需要高精度频率控制的应用场景,如通信设备、计算机系统等,非常适用。此外,通过与ECS公司的技术支持紧密合作,可以确保产品长期可靠运行。因此,强烈推荐使用ECX-53BQ作为关键电子元件。

ECS-100-20-30BQ-ES-TR参数

参数
频率 10MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 80Ω
长*宽*高 5mm*3.2mm*850μm
通用封装 SMD-4P
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
