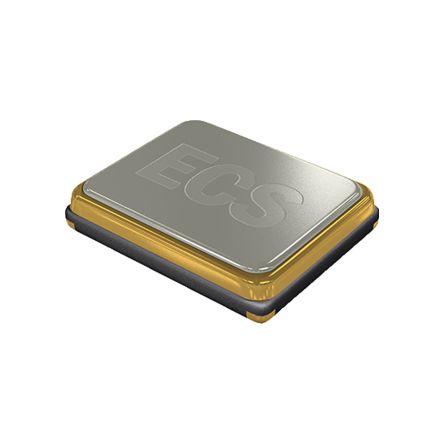

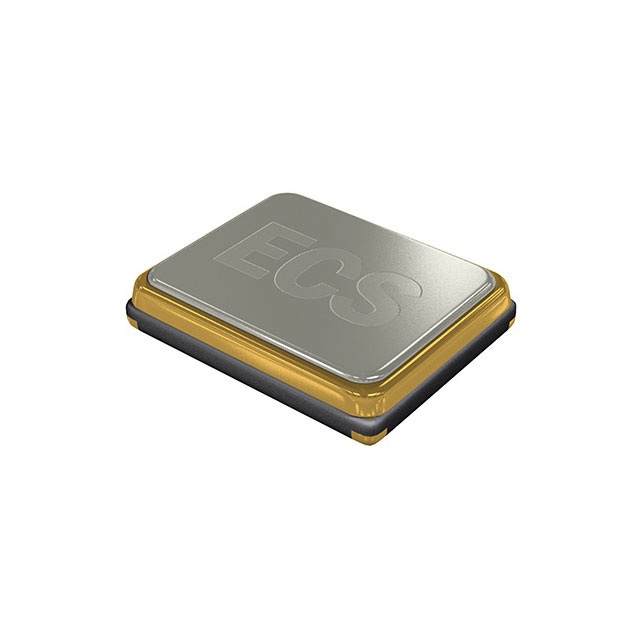

ECS-320-8-37B-CWY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±10ppm ±15ppm 32MHz 50Ω SMD-4P 贴片安装 2mm*1.6mm*500μm
供应商型号: UA-ECS-320-8-37B-CWY-TR
供应商: 海外现货
标准整包数: 1000
ECS 无源晶振 ECS-320-8-37B-CWY-TR

ECS-320-8-37B-CWY-TR概述

    ECS-ECX-1637B SMD Crystal 技术手册概述

    1. 产品简介


    ECS-ECX-1637B 是一款超小型表面贴装晶体,专为无线应用设计。它具备紧凑的尺寸(2.0 x 1.6 x 0.45 mm),适合空间受限的应用场景。这款晶体的主要功能是提供精确的频率参考,适用于多种通信和消费电子产品。

    2. 技术参数


    - 频率范围:16.000 MHz 至 96.000 MHz
    - 振荡模式:基波
    - 频率容差:
    - +25°C (C 选项):± 10 ppm
    - -30 ~ +85°C (KY 选项):± 10 ppm
    - 负载电容:指定在型号编号中(8 pF)
    - 驱动功率:100 μW
    - 工作温度范围:
    - (Y 选项):-30°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 第一年老化:±1 ppm
    - ESR 最大值:
    - 16.000 ~ 19.999 MHz:150 Ω
    - 20.000 ~ 23.999 MHz:70 Ω
    - 24.000 ~ 39.999 MHz:50 Ω
    - 40.000 ~ 81.999 MHz:40 Ω
    - 82.000 ~ 96.000 MHz:25 Ω

    3. 产品特点和优势


    - 低第一年老化:最大 ±1 ppm
    - 紧凑的封装尺寸:2.0 x 1.6 mm
    - 扩展的工作温度范围选项
    - 符合 RoHS 标准

    4. 应用案例和使用建议


    ECS-ECX-1637B 适用于各种无线应用,如移动通信、物联网设备和消费电子产品。根据手册中的建议,可以在宽泛的温度范围内稳定工作,适用于严苛的工业环境。为了确保最佳性能,建议在设计电路时考虑适当的负载电容和驱动功率,以避免频率漂移或损坏。

    5. 兼容性和支持


    ECS-ECX-1637B 可与标准的表面贴装工艺兼容,且制造商提供了详细的设计指南和样品申请服务。对于需要更高温度范围的特殊应用,建议联系制造商以确认其可用性。

    6. 常见问题与解决方案


    - 问题:如何确定合适的负载电容?
    - 解答:负载电容应在型号编号中指定,例如 ECS-240-8-37B-CKY-TR 中的“8”表示负载电容为 8 pF。

    - 问题:如何处理焊接过程中的温度问题?
    - 解答:峰值焊接温度不应超过 +260°C,并且焊接时间不超过 10 秒,最多进行两次焊接循环。

    7. 总结和推荐


    综上所述,ECS-ECX-1637B 是一款性能卓越的表面贴装晶体,具有高精度、宽工作温度范围和低老化率等特点。尤其适用于对频率稳定性要求较高的应用场合。强烈推荐在需要紧凑尺寸和高可靠性的项目中采用此产品。

ECS-320-8-37B-CWY-TR参数

参数
频率容差 ±10ppm
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±15ppm
长*宽*高 2mm*1.6mm*500μm
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
