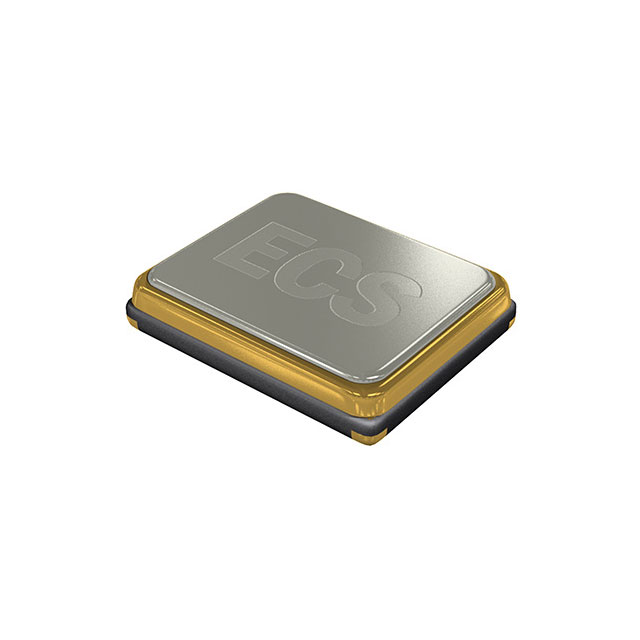

ECS-160-8-33B-RWY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±15ppm ±15ppm 16MHz 60Ω SMD-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4059192
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-160-8-33B-RWY-TR

ECS-160-8-33B-RWY-TR概述

    电子元器件产品技术手册

    产品简介


    ECS-33B是一款小型表面贴装晶体,专为无线应用设计。它采用紧凑型3.2 x 2.5 x 0.8 mm陶瓷封装,适用于现代IoT(物联网)和可穿戴设备、智能家居传感器以及蓝牙低能耗(BTLE)和Wi-Fi无线应用。该晶体具备极低老化率,第一年老化率仅为±1 ppm。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 10.000 | 54.000 MHz |
    | 振荡模式 基本模式 |
    | 频率容差 | @ +25°C | ± 10 ppm |
    | 频率稳定性 | -40 ~ +85°C ± 15 | ppm |
    | 并联电容 3 pF |
    | 负载电容 | 规定在型号号中 | 8 pF |
    | 驱动水平 200 μW |
    | 工作温度 | Topr | -40 +85 | °C |
    | 存储温度 | Tstg | -40 +125 | °C |
    | 第一年老化率@+25°C ± 3 ± 1 | ppm |

    产品特点和优势


    1. 低老化率:ECS-33B的频率稳定性在-40°C到+85°C范围内仅为±15 ppm,第一年的老化率为±1 ppm,这使得其特别适合需要长期稳定性的应用。
    2. 微型封装:3.2 x 2.5 x 0.8 mm的小巧尺寸使其非常适合空间有限的设备。
    3. 广泛的温度范围:工作温度范围为-40°C到+85°C,存储温度可达-40°C到+125°C,适用于各种极端环境。

    应用案例和使用建议


    - IoT应用:由于其高精度和低老化率,ECS-33B特别适用于智能手表和其他IoT设备。
    - 智能家居传感器:这些传感器通常需要高精度和稳定性,ECS-33B可以很好地满足这一需求。
    - 蓝牙低能耗和Wi-Fi:低驱动水平(200 μW)使其非常适合低功耗设备。
    使用建议:
    - 确保按照建议的回流焊接曲线进行焊接,以避免损坏。
    - 在安装前检查负载电容,确保与指定值一致。

    兼容性和支持


    ECS-33B与标准表面贴装工艺兼容,易于集成到现有的制造流程中。如有需要,用户可联系厂商获取更多技术支持。

    常见问题与解决方案


    1. 问题:晶体不振荡。
    - 解决办法:检查并确认焊接质量及负载电容值。
    2. 问题:频率不稳定。
    - 解决办法:确保工作温度在规定范围内,检查是否有外部干扰。

    总结和推荐


    总体而言,ECS-33B是一款高性能、低老化率的表面贴装晶体,适用于多种IoT和无线应用。其出色的稳定性和微型封装使其成为市场的佼佼者。对于需要高精度和稳定性的设计项目,强烈推荐使用ECS-33B。

ECS-160-8-33B-RWY-TR参数

参数
频率容差 ±15ppm
等效串联电阻 60Ω
频率 16MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±15ppm
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-160-8-33B-RWY-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-8-33B-RWY-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-160-8-33B-RWY-TR ECS-160-8-33B-RWY-TR数据手册

ECS-160-8-33B-RWY-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
