ECS-3225MV-260-CN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±25ppm 26MHz 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: 4230208
供应商: 海外现货
标准整包数: 1

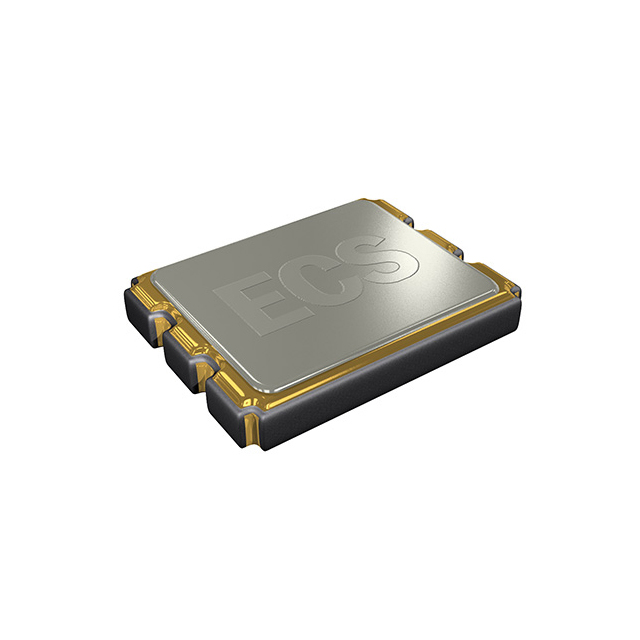

ECS 有源晶振 ECS-3225MV-260-CN-TR

ECS-3225MV-260-CN-TR概述

    ECS-3225MV 多电压晶体振荡器

    产品简介


    ECS-3225MV 是一款由 ECS Xtal 生产的微型表面贴装 (SMD) 高速互补金属氧化物半导体 (HCMOS) 振荡器。这款振荡器具有多电压能力,适用于从 1.62 V 到 3.63 V 的电压范围。该产品采用 3.2 x 2.5 x 1.2 mm 的陶瓷封装,非常适合低功耗、便携式设备、工业及物联网应用。

    技术参数


    以下是 ECS-3225MV 的关键技术和电气特性:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 6.000 | 50.000 | MHz |
    | 频率稳定性 | -40 ~ +85°C (BN Opt) | ±50 ppm |
    | 供电电压 1.62 3.63 | V |
    | 输出负载 | CMOS 15 | pF |
    | 输出电压电平 VOL: 0.2 Vdd max., VOH: 0.8 Vdd min. V DC |
    | 上升与下降时间 | 20%Vdd – 80%Vdd 7 | nS |
    | 启动时间 | 10 | mS |
    | 相位抖动 | 12 KHz 至 20 MHz 1 | pS |
    | 功耗电流 1.000 ~ 9.999 MHz | 4 | mA |
    10.000 ~ 39.999 MHz 5 | mA |
    | 年老化率 | ±3 | ppm |
    | 待机电流 | 10 | µA |
    | 工作温度 -40 +85 | °C |
    | 存储温度 -55 +125 | °C |

    产品特点和优势


    1. 小型化设计:3.2 x 2.5 mm 的紧凑封装,适合空间受限的应用。
    2. 多电压能力:适用于广泛的电压范围,提高了设备的灵活性。
    3. 低功耗:待机电流低至 10 µA,有助于延长电池寿命。
    4. 高可靠性:在工业和物联网应用中表现出色,稳定性和抗干扰性强。
    5. 符合 RoHS 标准:环保无铅,符合国际标准。

    应用案例和使用建议


    ECS-3225MV 可广泛应用于各种领域,如低功耗设备、便携式设备、工业控制和物联网设备。例如,在无线通信模块中,可以提供稳定的时钟信号以确保数据传输的准确性。
    使用建议:
    - 在设计电路板时,确保输出负载不超过 15 pF,以维持输出电压电平的稳定性。
    - 确保供电电压在 1.62 V 到 3.63 V 之间,以避免启动时间延长。
    - 在设计 PCB 时,遵循推荐的焊盘布局以确保最佳电气性能。

    兼容性和支持


    ECS-3225MV 可与大多数常用的 HCMOS 接口兼容。厂商提供了详细的焊接工艺指导和样品申请服务。如果需要更多技术支持,可以通过电话或官网联系制造商。

    常见问题与解决方案


    1. 问题:振荡器不启动
    - 解决方法:检查供电电压是否在规定范围内,确认电路连接正确无误。
    2. 问题:输出频率不稳定
    - 解决方法:检查电源是否有噪声干扰,重新校准频率设置。
    3. 问题:振荡器过热
    - 解决方法:检查散热措施是否到位,确认工作环境温度是否超出规定范围。

    总结和推荐


    ECS-3225MV 拥有紧凑的设计、多电压能力和出色的可靠性,使其成为许多应用的理想选择。无论是低功耗设备还是工业级应用,这款振荡器都表现优异。鉴于其广泛的应用范围和优良的品质,强烈推荐此产品用于需要高精度时钟信号的应用场合。

ECS-3225MV-260-CN-TR参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 26MHz
长*宽*高 3.2mm*2.5mm*1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-3225MV-260-CN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-3225MV-260-CN-TR数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-3225MV-260-CN-TR ECS-3225MV-260-CN-TR数据手册

ECS-3225MV-260-CN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
