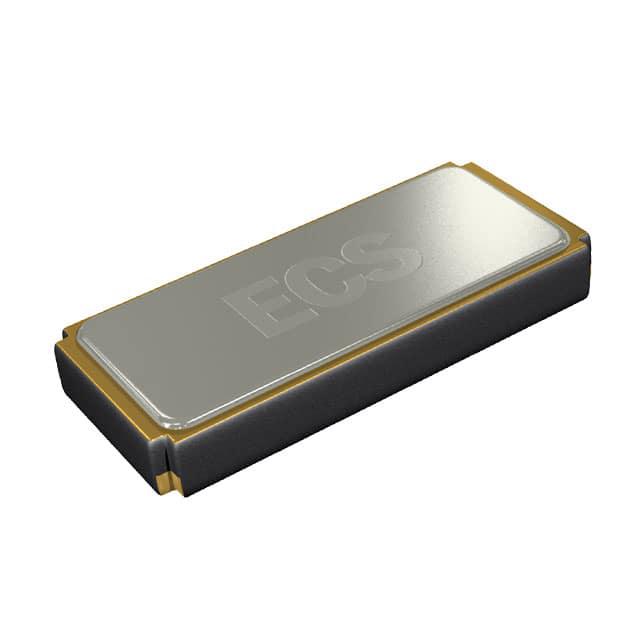

ECS-.327-5-16-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 5pF ±20ppm 32.768KHz 90KΩ 0.5μW SMD-1610-2P 贴片安装 1.6mm*1mm*500μm
供应商型号: 4059826
供应商: 海外现货
标准整包数: 10
ECS 无源晶振 ECS-.327-5-16-TR

ECS-.327-5-16-TR概述


    产品简介


    ECX-16 是一款紧凑型表面贴装(SMD)谐振晶体,适用于 LoRa WAN 技术。它具有低等效串联电阻(ESR),被 STMicroelectronics 推荐用于 STM32 微控制器。该产品采用微型封装设计,体积小巧,适用于各种低功耗实时时钟(RTC)应用,如 STM32 AN2867 所述。ECX-16 的频率为 32.768 KHz,特别适合需要高稳定性的应用场合,例如汽车、COTS、工业和物联网领域。

    技术参数


    - 频率:32.768 KHz
    - 频率容差(@+25°C):± 20 ppm
    - 负载电容:12.5 pF
    - 驱动级(DL):0.5 μW
    - 等效串联电阻(R1):90 KΩ
    - 运动电容:6.5 fF
    - 翻转温度:+20 至 +30 °C
    - 温度系数:-0.02 至 -0.040 ppm/°C²
    - 并联电容(Co):1.3 pF
    - 老化(第一年)(@+25°C):± 3 ppm
    - 工作温度范围(Topr):-40 至 +85 °C
    - 存储温度范围(Tstg):-55 至 +125 °C

    产品特点和优势


    - 低功耗:ECX-16 非常适合低功耗 RTC 应用,如 STM32 AN2867 所示。
    - 小尺寸:采用 1.6 x 1.0 mm 封装,非常适合空间受限的应用。
    - 宽温度范围:工作温度范围从 -40 °C 到 +85 °C,适应性强。
    - 符合 RoHS 标准:无铅环保设计,满足现代标准要求。
    - 高稳定性:频率容差仅为 ± 20 ppm,确保长期稳定性能。

    应用案例和使用建议


    应用案例
    - STM32 Microcontrollers:ECX-16 被 STMicroelectronics 推荐用于 STM32 微控制器,提供高精度时钟源。
    - 物联网设备:广泛应用于各类 IoT 设备中,提供稳定的时钟信号。
    使用建议
    - 安装指南:确保按照建议的焊接轮廓进行回流焊接,以避免损坏晶体。
    - 布局建议:参照图 2 的建议焊盘图案进行布线,确保良好的电气连接。
    - 环境适应性:在极端温度环境下使用时,应注意晶体的工作温度范围,以保证稳定性能。

    兼容性和支持


    - 兼容性:ECX-16 可与各种支持 32.768 KHz 频率的微控制器和设备兼容。
    - 技术支持:ECS 提供全面的技术支持,包括详细的安装指南和使用手册,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    1. 问题:频率不稳定
    - 解决方案:检查焊接过程是否正确执行,确保回流焊接温度不超过最大值(+260°C)。如果仍存在问题,可能需要更换新样品。
    2. 问题:老化超出预期
    - 解决方案:老化问题通常是由于长时间暴露于高温环境中导致。建议在正常使用范围内操作,特别是在 -40 °C 至 +85 °C 之间。
    3. 问题:噪声过大
    - 解决方案:检查电路板的设计和布线,确保接地良好,避免信号干扰。

    总结和推荐


    综上所述,ECX-16 是一款高性能的 SMD 谐振晶体,具备低功耗、小尺寸、高稳定性和宽温度范围等显著优势。无论是用于汽车、COTS、工业还是物联网领域,ECX-16 都能提供可靠的时钟信号。因此,强烈推荐该产品用于需要高精度时钟源的应用场景。对于需要进一步了解或采购该产品的客户,可通过官方网站联系 ECS 获取更多信息和支持。

ECS-.327-5-16-TR参数

参数
频率 32.768KHz
驱动电平 0.5μW
负载电容 5pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 90KΩ
长*宽*高 1.6mm*1mm*500μm
通用封装 SMD-1610-2P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
