ECS-320-8-47B-7KM-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±7ppm ±10ppm 32MHz 80Ω 贴片安装 1.6mm*1.2mm*350μm
供应商型号: 4059230
供应商: 海外现货
标准整包数: 1

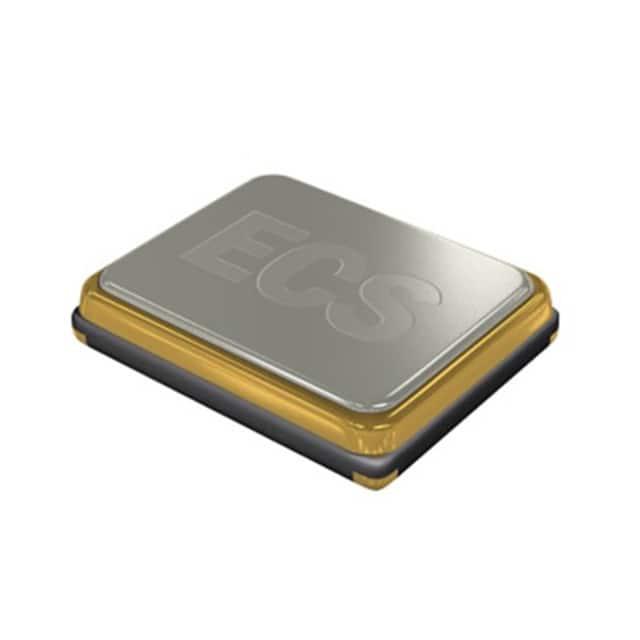

ECS 无源晶振 ECS-320-8-47B-7KM-TR

ECS-320-8-47B-7KM-TR概述


    产品简介


    ECX-1247B SMD晶体振荡器 是一款非常紧凑的表面贴装晶体振荡器,适用于RFID、NFC、WiFi、射频、视频和音频等多种应用领域。其小巧的1.6 x 1.2 x 0.3 mm陶瓷封装使其成为高密度电路设计的理想选择。

    技术参数


    - 频率范围: 24.000 MHz 至 80.000 MHz
    - 模式: 基频模式
    - 频率容差: 在+25°C时为±7 ppm
    - 频率稳定性: 在-20°C至+70°C范围内为±10 ppm
    - 并联电容: 5 pF
    - 负载电容: 可根据型号指定(默认8 pF)
    - 驱动级: 100 μW
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +125°C
    - 老化率(第一年): 在+25°C时为±1 ppm

    产品特点和优势


    ECX-1247B SMD晶体振荡器 具有多项显著优势:
    - 低老化率: 第一年内的老化率仅为±1 ppm。
    - 紧凑尺寸: 仅有1.6 x 1.2 mm的占板面积。
    - 宽温范围选项: 可选扩展温度范围。
    - 符合RoHS标准: 环保材料制造,无铅。

    应用案例和使用建议


    ECX-1247B 广泛应用于各种高频电路设计中,如RFID系统、NFC模块、WiFi模块等。为了获得最佳性能,建议遵循制造商提供的建议焊料曲线进行回流焊接,峰值焊接温度不超过260°C,且最多两循环。

    兼容性和支持


    ECX-1247B 支持多种封装选项,并可根据需要提供扩展温度范围的产品。ECS公司还提供了详尽的技术支持和售后服务,确保客户在使用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题: 产品在高温环境下出现频率漂移。
    - 解决方案: 使用ECX-1247B的宽温范围型号,并确保其工作温度保持在-20°C至+70°C之间。
    2. 问题: 振荡器老化导致频率变化。
    - 解决方案: 选用低老化率的产品,例如ECX-1247B的第一年老化率为±1 ppm。

    总结和推荐


    ECX-1247B SMD晶体振荡器 的主要优点在于其紧凑的尺寸、出色的温度稳定性和低老化率,非常适合高频应用环境。对于追求高性能、高可靠性的设计师来说,这款产品是理想的选择。因此,我们强烈推荐使用这款晶体振荡器。
    如需进一步技术支持或样品申请,请访问 [ECS官方网站](www.ecsxtal.com) 或联系销售代表。

ECS-320-8-47B-7KM-TR参数

参数
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±7ppm
等效串联电阻 80Ω
频率 32MHz
驱动电平 -
长*宽*高 1.6mm*1.2mm*350μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-320-8-47B-7KM-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-320-8-47B-7KM-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-320-8-47B-7KM-TR ECS-320-8-47B-7KM-TR数据手册

ECS-320-8-47B-7KM-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7618
50+ ¥ 3.6171
100+ ¥ 3.4724
250+ ¥ 3.2409
500+ ¥ 3.1831
1000+ ¥ 3.1252
5000+ ¥ 3.1252
10000+ ¥ 3.1252
库存: 186
起订量: 14 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.76
