首页  >  产品百科  >  ECS-120-32-5PX-TR

ECS-120-32-5PX-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 32pF ±30ppm ±50ppm 12MHz 50Ω HC-49 贴片安装 11.4mm*4.8mm*4.3mm
供应商型号: 10B-4072593-4
供应商: 国内现货
标准整包数: 1

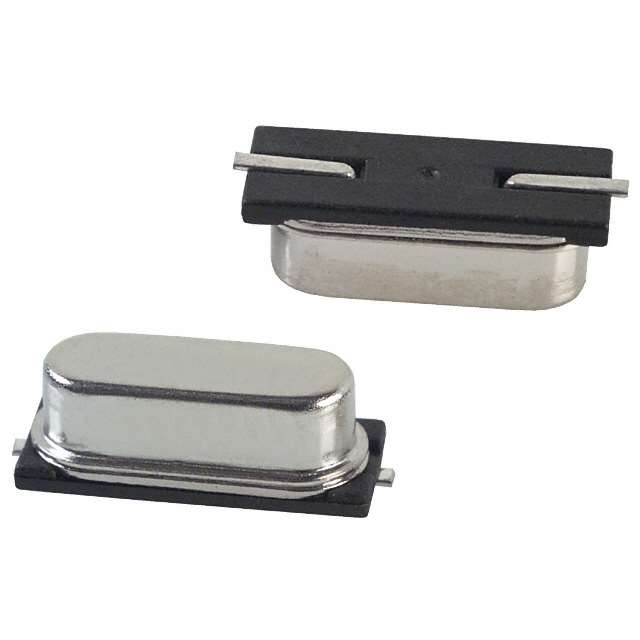

ECS 无源晶振 ECS-120-32-5PX-TR

ECS-120-32-5PX-TR概述

    ECS CSM-7X SMD 晶振产品技术手册

    1. 产品简介


    ECS CSM-7X是一款低成本的表面贴装晶振(SMD Crystal),适用于多种应用领域。这款晶振提供了多种频率选项,从3.57 MHz到70.000 MHz不等,特别适合需要高精度时钟信号的应用场合。CSM-7X具备低功耗、高稳定性和长寿命等特点,是通信设备、计算机系统、消费电子产品等领域不可或缺的关键组件。

    2. 技术参数


    - 频率范围:3.57 MHz 至 70.000 MHz
    - 频率容差(@ +25°C):±30 ppm
    - 频率稳定性(标准型):-10 ~ +70°C ±50 ppm
    - 并联电容(Co):7 pF
    - 负载电容:10 ~ 20 pF(根据型号指定)
    - 驱动等级(DL):500 μW
    - 工作温度范围(Topr):-10°C 至 +70°C
    - 存储温度范围(Tstg):-55°C 至 +125°C
    - 老化(第一年)(@ +25°C):±5 ppm
    - 模式振动:基频或三阶谐波
    - 最大高度(H):5PX 型号为 4.3 mm,5PLX 型号为 3.2 mm

    3. 产品特点和优势


    ECS CSM-7X具备以下几点独特优势:
    - 成本效益:采用金属电阻焊接封装,提供高性价比的选择。
    - 低剖面设计:两种不同高度的封装,分别适用于不同的空间需求。
    - 工业标准尺寸:符合行业标准的脚位布局,易于集成。
    - 无铅/符合RoHS标准:满足现代环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:用于手机、路由器等设备中的时钟同步。
    - 计算机系统:作为主板上的时钟发生器。
    - 消费电子产品:如数字手表、GPS设备等。
    使用建议:
    - 确保焊接工艺遵循推荐的回流焊曲线,以避免因高温造成的损坏。
    - 根据具体应用选择合适的负载电容,确保频率稳定性。

    5. 兼容性和支持


    - 兼容性:CSM-7X系列晶体可与多种IC及微控制器配合使用。
    - 技术支持:ECS公司提供详尽的技术文档及在线客服支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度漂移较大 | 调整负载电容至合适值,或选择具有更高温度稳定性的型号。 |
    | 频率偏离预期 | 重新校准或更换频率更精确的晶振。 |

    7. 总结和推荐


    总结:ECS CSM-7X凭借其优良的性价比、低剖面设计和广泛的频率范围,在众多应用场合表现出色。尤其适合对成本敏感但又需保证高质量时钟信号的客户。
    推荐:鉴于其优异的性能和广泛的应用场景,强烈推荐在各类电子设备中使用ECS CSM-7X晶振。

ECS-120-32-5PX-TR参数

参数
等效串联电阻 50Ω
频率 12MHz
驱动电平 -
负载电容 32pF
频率稳定性 ±50ppm
频率容差 ±30ppm
长*宽*高 11.4mm*4.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-120-32-5PX-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-120-32-5PX-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-120-32-5PX-TR ECS-120-32-5PX-TR数据手册

ECS-120-32-5PX-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9086
100+ ¥ 2.2374
250+ ¥ 2.1877
500+ ¥ 2.1255
585+ ¥ 2.0405
5000+ ¥ 1.8138
库存: 675
起订量: 77 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.9
直接购买
加入购物车
