首页  >  产品百科  >  ECS-200-20-3X-EN-TR

ECS-200-20-3X-EN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±50ppm 20MHz 50Ω HC-49 贴片安装 7mm*4.1mm*2.3mm
供应商型号: 4072585
供应商: element14
标准整包数: 5
ECS 无源晶振 ECS-200-20-3X-EN-TR

ECS-200-20-3X-EN-TR概述


    产品简介

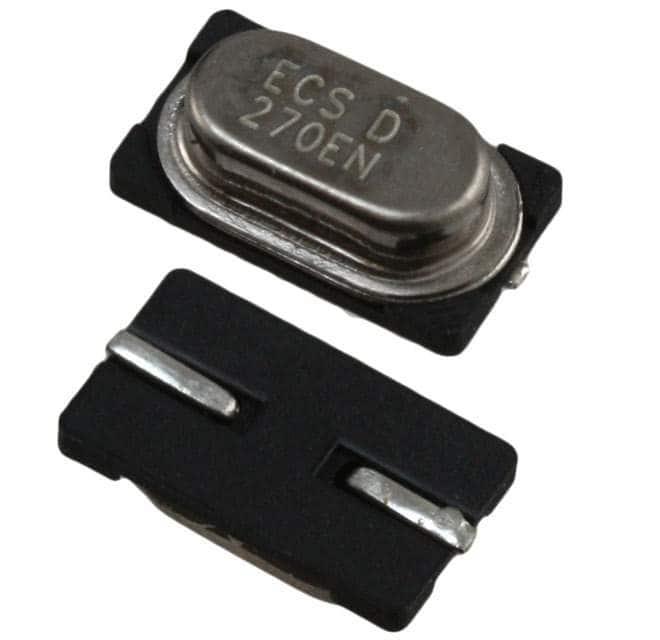

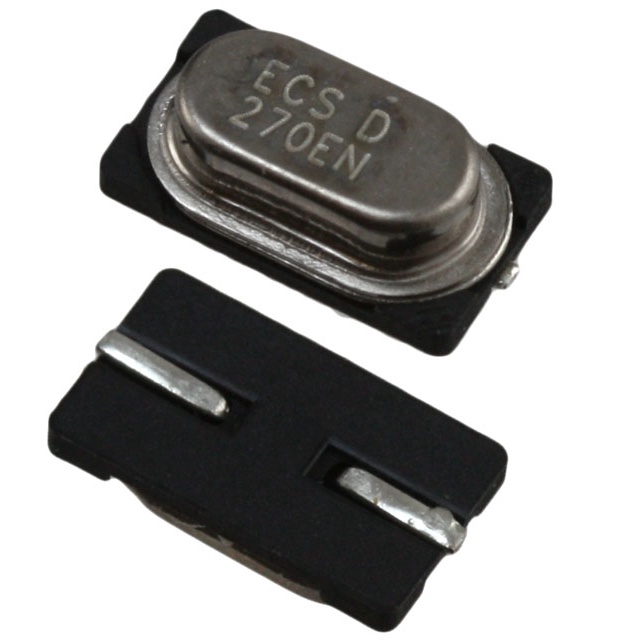

    产品名称:ECS CSM-3X SMD 晶振
    ECS CSM-3X 是一款小型化低剖面的电阻焊接型表面贴装石英晶体。它显著减少了封装尺寸,相比传统的 CSM-7X(HC-49USX SMD)系列晶体,其占地面积减少了50%。适用于各种电子产品中作为频率控制元件。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 12.0 40.0 | MHz |
    | 振荡模式 基频 |
    | 频率容差 @ +25°C ±30 ppm|
    | 频率稳定性 -10~+70°C ±50 ppm|
    | 并联电容 Co 7 pF |
    | 负载电容 | 指定于型号号 | 10 20 | pF |
    | 驱动功率 DL 100 μW |
    | 工作温度范围 Topr -10 +70 | °C |
    | 存储温度范围 Tstg -40 +85 | °C |
    | 第一年老化率 @ +25°C ±3 ppm|

    产品特点和优势


    ECS CSM-3X 的特点包括成本效益高、低剖面设计、宽温范围选项和无铅/符合RoHS标准。这些特点使其在各种应用中具有较强的市场竞争力,尤其适合对空间占用和温度适应性要求较高的场合。

    应用案例和使用建议


    ECS CSM-3X SMD 晶体广泛应用于需要高精度频率控制的应用,例如电信设备、汽车电子、医疗设备等。根据实际使用情况,建议确保工作温度范围内的温度变化不会超出其稳定性的限制,以确保最佳性能。

    兼容性和支持


    ECS CSM-3X 可与多种电子设备和模块兼容,具体可参考型号编号指南进行选型。厂商提供相应的技术支持和售后服务,确保用户能够顺利使用并解决问题。

    常见问题与解决方案


    1. 问题:频率不稳定
    - 解决方案:检查并确保所有外部条件(如温度、负载电容等)均在规定的范围内。必要时,重新校准频率。
    2. 问题:驱动功率过高
    - 解决方案:降低外部电路的驱动功率,确保不超过晶振的最大额定值。
    3. 问题:无法正常启动
    - 解决方案:检查焊点是否有缺陷,确保正确的焊接工艺和条件。

    总结和推荐


    总体来看,ECS CSM-3X SMD 晶体凭借其紧凑的设计、广泛的温度适应性和可靠的性能,在许多高要求的应用场景中表现出色。如果您正在寻找一种高性价比且稳定的频率控制元件,ECS CSM-3X SMD 晶体是一个值得考虑的选择。强烈推荐在相关领域使用。

ECS-200-20-3X-EN-TR参数

参数
等效串联电阻 50Ω
频率 20MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±30ppm
长*宽*高 7mm*4.1mm*2.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-200-20-3X-EN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-200-20-3X-EN-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-200-20-3X-EN-TR ECS-200-20-3X-EN-TR数据手册

ECS-200-20-3X-EN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
