ECS-.327-7-1210-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 7pF ±20ppm 32.768KHz 90KΩ 0.1μW 贴片安装 1.2mm*1mm*500μm
供应商型号: 3649639
供应商: 海外现货
标准整包数: 10

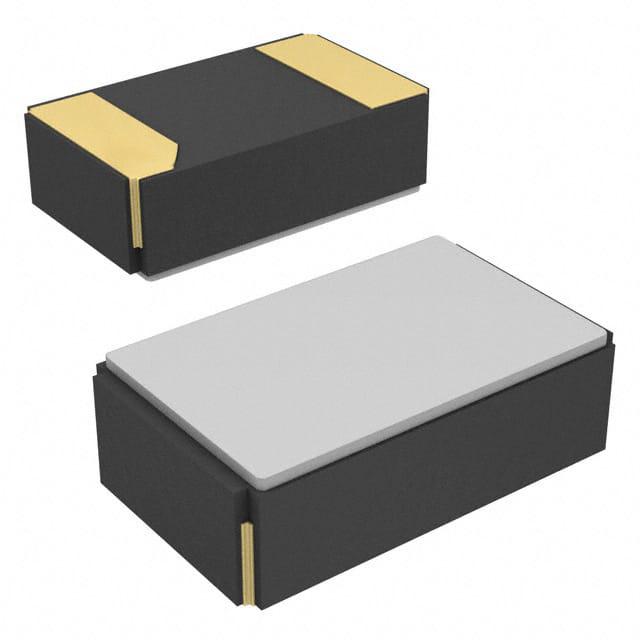

ECS 无源晶振 ECS-.327-7-1210-TR

ECS-.327-7-1210-TR概述

    # ECS ECX-1210 SMD Tuning Fork Crystal 技术手册解析

    产品简介


    基本信息
    ECS ECX-1210 是一款超微型 SMD 调谐叉晶体,采用 1.2 mm × 1.0 mm × 0.5 mm 的最小化陶瓷封装。该晶体适用于低功耗实时钟(RTC)应用,如 STM32 AN2867,广泛应用于 LoRa WAN、可穿戴设备、物联网(IoT)和医疗领域。此外,该晶体符合RoHS标准,支持汽车、COTS(商用现货)、工业及物联网等多种应用场合。
    主要功能
    - 频率:32.768 kHz
    - 低功耗RTC应用
    - 紧凑型设计:1.2 mm × 1.0 mm 封装
    - 扩展温度范围:-40°C 到 +85°C
    - RoHS合规

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 32.768 32.768 | kHz |
    | 频率容差 | @ +25°C ± 20 ppm |
    | 负载电容 | 指定在型号中 | 12.5 pF |
    | 驱动功率 0.1 | 0.5 μW |
    | 等效串联电阻 90 KΩ |
    | 温度转折点 +20 | +25 | +30 | °C |
    | 温度系数 -0.02 | -0.03 | -0.04 | ppm/°C²|
    | 并联电容 1.1 pF |
    | 第一年老化率 | @ +25°C | ±3 | ±3 ppm |
    | 工作温度 -40 +85 | °C |
    | 存储温度 -40 +85 | °C |

    产品特点和优势


    ECS ECX-1210 具有以下显著特点:
    - 紧凑型设计:1.2 mm × 1.0 mm 封装,是同类产品中最紧凑的之一,适用于空间受限的应用。
    - 高精度频率:频率为 32.768 kHz,频率容差为 ±20 ppm(@ +25°C),确保高精度的时间基准。
    - 宽温域范围:-40°C 至 +85°C 的工作温度范围,适用于极端环境下的应用。
    - 低功耗特性:驱动功率仅为 0.1-0.5 μW,适合低功耗应用。
    - 高可靠性:符合 RoHS 标准,材料环保且寿命长。
    - 多种应用领域:适用于LoRa WAN、可穿戴设备、物联网(IoT)、医疗等领域,满足不同行业需求。

    应用案例和使用建议


    应用案例
    1. 智能穿戴设备:该晶体可用于智能手表、健康监测设备等穿戴设备,提供精准的时间同步。
    2. IoT设备:广泛应用于各类物联网设备,作为时间基准,确保设备正常运行。
    3. 医疗设备:用于医疗设备中的时间同步,确保精确的数据记录和分析。
    使用建议
    - 在选择负载电容时,需根据具体应用场景来确定合适的数值,以确保最佳性能。
    - 注意保持良好的焊接条件,避免过高的温度导致损坏。
    - 建议使用图2所示的焊盘布局,以获得更好的焊接效果。

    兼容性和支持


    ECS ECX-1210 与市面上大多数主流微控制器和系统兼容,例如 STM32系列芯片。ECS 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。如有需要,用户可联系 ECS 客服进行进一步咨询或技术支持。

    常见问题与解决方案


    1. 频率不稳定:检查焊接质量及周围干扰源,确认安装位置远离强电磁干扰区域。
    2. 无法正常启动:确认电源电压是否符合要求,检查电路连接是否正确。
    3. 长时间老化问题:定期进行维护和校准,确保长期稳定运行。

    总结和推荐


    综上所述,ECS ECX-1210 是一款优秀的 SMD 调谐叉晶体,具备优异的性能和广泛的适用性。其紧凑的设计、高精度频率和宽温域范围使其成为低功耗应用的理想选择。建议在 LoRa WAN、可穿戴设备、物联网及医疗等领域广泛应用。
    总体来看,ECS ECX-1210 在各方面均表现出色,非常推荐使用。

ECS-.327-7-1210-TR参数

参数
驱动电平 0.1μW
负载电容 7pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 90KΩ
频率 32.768KHz
长*宽*高 1.2mm*1mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-.327-7-1210-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-7-1210-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-7-1210-TR ECS-.327-7-1210-TR数据手册

ECS-.327-7-1210-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10.2876
100+ ¥ 10.1039
500+ ¥ 10.1039
1000+ ¥ 9.9201
2500+ ¥ 9.9201
库存: 4753
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 102.87
