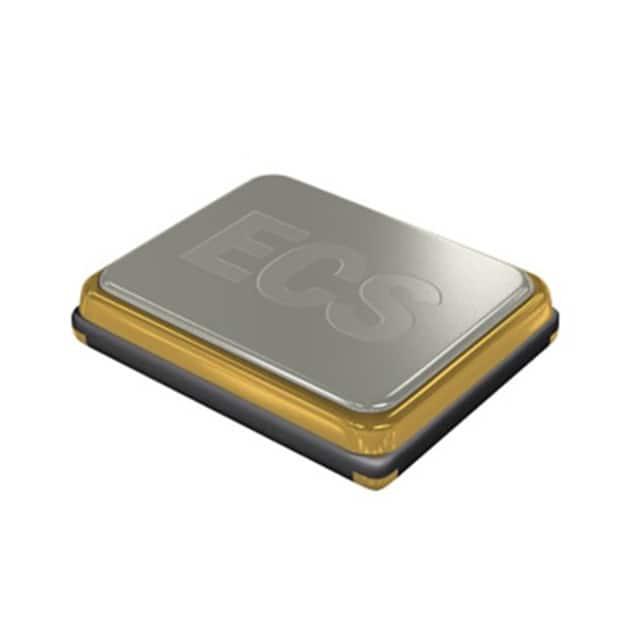

ECS-480-8-33B-CWN-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±10ppm ±15ppm 48MHz 40Ω 200μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4059206
供应商: 海外现货
标准整包数: 1

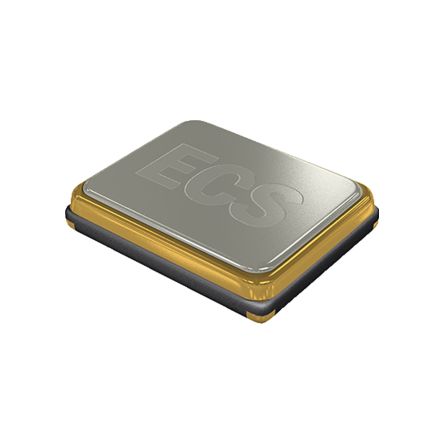

ECS 无源晶振 ECS-480-8-33B-CWN-TR

ECS-480-8-33B-CWN-TR概述

    ECS-33B SMD晶体:详细介绍与

    技术参数



    产品简介


    ECS-33B是一款紧凑型表面贴装(SMD)晶体,适用于无线通信及智能家居传感器等应用。它具有超低老化率,第一年内的老化率仅为±1 ppm。采用行业标准的3.2x2.5x0.8 mm陶瓷封装,适合于当前的无线应用需求。此晶体还提供了多种频率选项,涵盖了从10.000 MHz到54.000 MHz的范围,且具有多种频率容差等级(例如C等级为±10 ppm)。

    技术参数


    - 频率范围:10.000 MHz 至 54.000 MHz
    - 模式:基频
    - 频率容差(+25°C):± 10 ppm
    - 频率稳定性(-40°C 至 +85°C):± 15 ppm
    - 旁路电容:3 pF
    - 负载电容:可指定(通常为8 pF)
    - 驱动功率:200 μW
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 第一年老化率:± 1 ppm(+25°C)

    产品特点和优势


    ECS-33B晶体的主要优势在于其出色的稳定性和低老化率。它的±1 ppm的第一年老化率使其非常适合对精度要求极高的应用场合。另外,紧凑的设计和多种频率选择使其适用于广泛的IoT设备、可穿戴设备、智能家庭传感器及无线通讯设备如蓝牙低功耗(BTLE)、Wi-Fi等。

    应用案例和使用建议


    ECS-33B晶体广泛应用于物联网(IoT)和可穿戴设备中。例如,在智能家居传感器中,其高稳定性和低老化特性有助于确保长期的数据准确性和可靠性。在设计电路时,可以考虑为晶体提供最佳的工作条件,如避免长时间暴露在极端温度环境中,这将有助于延长其使用寿命。

    兼容性和支持


    ECS-33B与市面上大多数主流的无线模块和微控制器高度兼容。制造商提供了全面的技术支持和售后服务,用户可以通过访问官方网站获得详细的产品文档和技术支持服务。

    常见问题与解决方案


    1. Q: 我如何确认晶体是否正常工作?
    - A: 您可以通过万用表测量晶体两端的阻抗来判断其是否工作正常。正常工作的晶体应当显示出非常低的阻抗值。
    2. Q: 在极端温度下晶体的表现如何?
    - A: 根据数据手册,ECS-33B晶体可以在-40°C至+85°C的温度范围内稳定工作。如果需要更宽的工作温度范围,可以联系制造商获取更多选项。

    总结和推荐


    ECS-33B SMD晶体凭借其稳定的性能和紧凑的设计,在众多无线通信和IoT应用中表现出色。它不仅能够满足精度和可靠性的要求,而且还能适应广泛的环境条件。因此,对于需要高精度、长寿命及小型化晶体的应用来说,ECS-33B是一个值得推荐的选择。

ECS-480-8-33B-CWN-TR参数

参数
频率容差 ±10ppm
等效串联电阻 40Ω
频率 48MHz
驱动电平 200μW
负载电容 8pF
频率稳定性 ±15ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-480-8-33B-CWN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-480-8-33B-CWN-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-480-8-33B-CWN-TR ECS-480-8-33B-CWN-TR数据手册

ECS-480-8-33B-CWN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3058
50+ ¥ 3.1787
100+ ¥ 3.0515
250+ ¥ 2.8481
500+ ¥ 2.7972
1000+ ¥ 2.7464
5000+ ¥ 2.7464
10000+ ¥ 2.7464
库存: 217
起订量: 16 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.3
