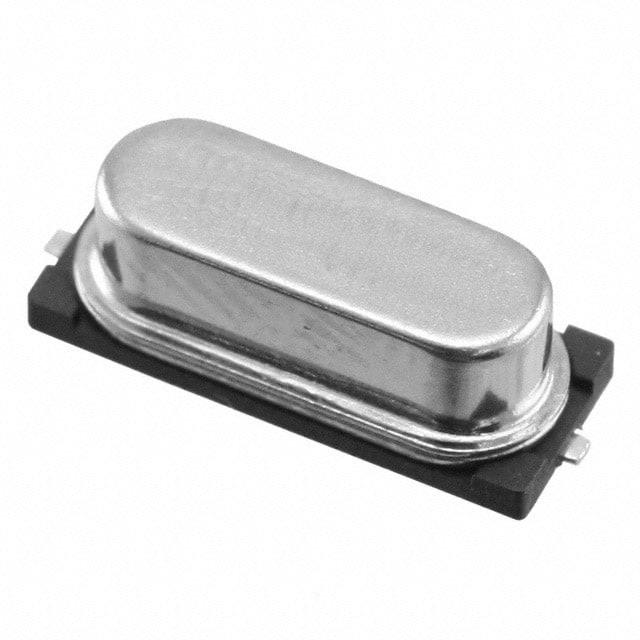

ECS-40-20-5PXDU-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±100ppm 4MHz 150Ω HC-49 贴片安装 11.4mm*4.8mm*4.3mm
供应商型号: 4072609
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-40-20-5PXDU-TR

ECS-40-20-5PXDU-TR概述


    产品简介


    ECS CSM-7XDU SMD Crystal
    ECS CSM-7XDU 是一种表面贴装晶体(SMD Crystal),适用于广泛的温度范围,特别适合需要高可靠性和稳定性的应用。这种晶体采用工业标准封装,符合无铅和RoHS要求。其独特的设计使其能够在极端温度条件下保持稳定的频率输出。

    技术参数


    - 频率范围: 3.57 MHz 至 70.000 MHz
    - 频率容差: 在+25°C时,±30 ppm
    - 频率稳定性: -55°C 至 +125°C 之间,±100 ppm
    - 并联电容 (Co): 7 pF
    - 负载电容 (CL): 可在 10 pF 至 20 pF 之间指定
    - 驱动级别 (DL): 500 μW
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -55°C 至 +125°C
    - 老化率(第一年): 在 +25°C 下,±5 ppm

    产品特点和优势


    ECS CSM-7XDU 晶体的主要特点包括:
    - 宽温范围: 能够在极端温度条件下保持稳定的工作状态。
    - 低剖面设计: 减少了安装空间,适合紧凑型设计。
    - 行业标准封装: 确保与现有设备的兼容性。
    - 无铅/符合RoHS: 满足环保要求,可应用于多种行业。
    这些特点使得该晶体成为需要高可靠性和宽温范围应用的理想选择。

    应用案例和使用建议


    ECS CSM-7XDU 晶体广泛应用于通信设备、计算机硬件、消费电子产品以及汽车电子等领域。例如,在通信设备中,它可以用于无线通信模块,确保设备在各种环境下正常工作。对于一些关键应用,建议用户根据具体需求选择合适的负载电容值以优化频率稳定性。
    在使用时,应注意以下几点:
    - 温度控制: 尽量避免极端温度条件,特别是在存储和运输过程中。
    - 焊接温度: 遵循制造商推荐的回流焊温度曲线,避免过高的焊接温度导致损坏。
    - 正确的焊盘布局: 根据推荐的焊盘布局图进行设计,确保良好的电气连接和机械稳定性。

    兼容性和支持


    ECS CSM-7XDU 晶体具有良好的兼容性,可以轻松集成到现有的电路板设计中。制造商提供了详细的安装指南和支持服务,包括焊盘布局图、焊接温度曲线以及样品请求。此外,技术支持团队随时为用户提供咨询和帮助。

    常见问题与解决方案


    1. 问题: 晶体无法启动
    - 解决方案: 检查供电电压是否正确,确认电路连接没有错误,尝试重新焊接晶体。

    2. 问题: 输出频率不稳定
    - 解决方案: 确认负载电容设置是否符合规格要求,检查温度是否超出工作范围,如果问题依旧,请联系技术支持。
    3. 问题: 晶体发热严重
    - 解决方案: 检查电路设计是否有过载现象,确认负载电容值是否合适,必要时增加散热措施。

    总结和推荐


    总体来说,ECS CSM-7XDU SMD Crystal 在宽温范围内表现出色,其低剖面设计和行业标准封装使其非常适合作为高可靠性应用的关键组件。如果您需要一个能够在极端环境下稳定工作的晶体,那么 ECS CSM-7XDU 将是一个非常不错的选择。强烈推荐给需要高性能晶体的应用开发者和工程师们。

ECS-40-20-5PXDU-TR参数

参数
等效串联电阻 150Ω
频率 4MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±100ppm
频率容差 ±30ppm
长*宽*高 11.4mm*4.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
