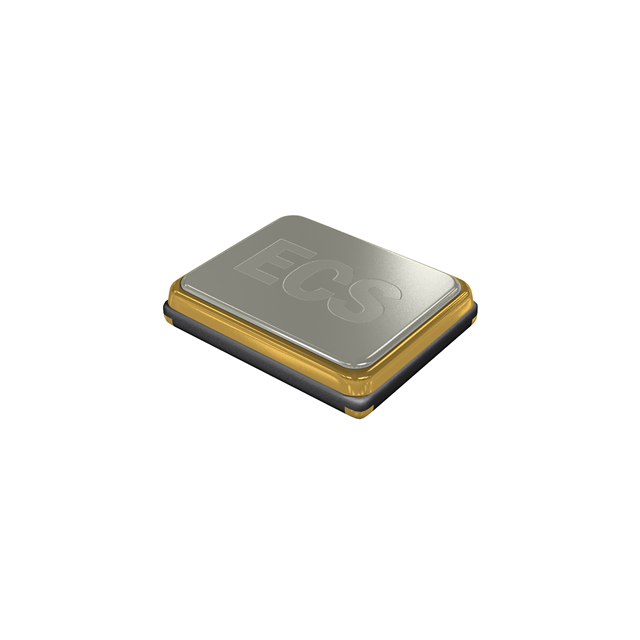

ECS-400-8-33Q-ADS-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±25ppm ±100ppm 40MHz 40Ω SMD-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4072636
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-400-8-33Q-ADS-TR

ECS-400-8-33Q-ADS-TR概述

    ECS-33Q SMD晶体产品技术手册解析

    产品简介


    ECS-33Q是一款迷你表面贴装晶体(SMD Crystal),具有3.2x2.5毫米的小巧尺寸,适用于多种电子产品设计。它的主要功能是为电路提供稳定的频率基准,广泛应用于通信设备、计算机系统、消费电子、医疗仪器以及汽车电子等领域。

    技术参数


    以下是ECS-33Q的主要技术规格和技术参数:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | - | 8.000 | 54.000 | - | MHz |
    | 振荡模式 | - | 基频 | - | - | - |
    | 频率容差 | @ +25°C | - | ±30 | - | ppm |
    | 频率稳定性 | -55 ~ +125°C (DU选项) | - | ±100 | - | ppm |
    | 并联电容 | - | - | 7 | - | pF |
    | 负载电容 | 可指定于P/N号 | 6 | - | 20 | pF |
    | 驱动功率 | - | - | 100 | - | μW |
    | 工作温度 | - | -55 | - | +125 | °C |
    | 存储温度 | - | -55 | - | +125 | °C |
    | 年龄漂移(首年) | @ +25°C | - | ±3 | ±5 | ppm |
    此外,ECS-33Q还提供了不同的选项以满足不同应用需求。例如,通过在型号中添加字母代码(如D、E、G等),可以改变频率容差范围。频率(MHz)与最大串联电阻(Ω)的关系如下表所示:
    | 频率范围 (MHz) | 最大串联电阻 (Ω) |

    | 8.000 ~ 9.999 | 500 |
    | 10.000 ~ 15.999| 100 |
    | 16.000 ~ 19.999| 80 |
    | 20.000 ~ 23.999| 60 |
    | 24.000 ~ 54.000| 40 |

    产品特点和优势


    ECS-33Q具备多项独特的功能和优势,使其在市场上具有较强的竞争力:
    - 低功耗:驱动功率仅为100μW,适合对功耗要求较高的应用场合。
    - 宽温度范围:能够在极端温度条件下稳定工作,适用范围从-55°C到+125°C。
    - 高稳定性:即使是极端环境变化下,频率稳定性也能保持在±100ppm以内。
    - RoHS合规性:符合环保标准,适用于绿色制造流程。
    - AEC-Q200认证:满足汽车行业严格的质量和可靠性要求。

    应用案例和使用建议


    ECS-33Q可以在广泛的设备中得到应用,例如无线通信模块、便携式医疗器械、汽车电子控制系统等。具体使用建议如下:
    - 在设计PCB时,需考虑晶体位置及布线方式,确保信号完整性。
    - 为了更好地利用ECS-33Q的优势,建议采用高质量的焊锡工艺,并遵循建议的焊接曲线进行回流焊接。
    - 使用合适的负载电容可进一步提高频率精度,一般负载电容可在6pF至20pF之间调整。

    兼容性和支持


    ECS-33Q采用小型化封装设计,易于集成到各种小型设备中。它与大多数主流电子产品兼容,特别是那些需要稳定时钟信号的应用。同时,制造商提供了详尽的技术文档和支持服务,包括详细的应用指南、故障排除技巧和长期技术支持,确保客户能够顺利使用并优化产品性能。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方案:
    - 问题:晶体输出信号不稳定。
    - 解决方案:检查电路板上的走线布局是否合理;重新设定负载电容值;确认焊接质量。
    - 问题:产品老化速度较快。
    - 解决方案:选择更高品质等级的产品;注意使用环境,避免过高湿度或温度波动。

    总结和推荐


    ECS-33Q作为一款高性能、多功能的SMD晶体,在各类电子产品中表现出色。其卓越的温度适应性、精确度和可靠性使其成为许多应用的理想选择。如果您正在寻找一款可靠且高效的频率控制解决方案,ECS-33Q无疑是值得考虑的最佳选项之一。

ECS-400-8-33Q-ADS-TR参数

参数
驱动电平 -
负载电容 8pF
频率稳定性 ±100ppm
频率容差 ±25ppm
等效串联电阻 40Ω
频率 40MHz
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-4P
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ECS-400-8-33Q-ADS-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-400-8-33Q-ADS-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-400-8-33Q-ADS-TR ECS-400-8-33Q-ADS-TR数据手册

ECS-400-8-33Q-ADS-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.2476
50+ ¥ 5.2476
100+ ¥ 4.7018
250+ ¥ 4.7018
500+ ¥ 4.6179
1000+ ¥ 4.6179
库存: 714
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.24
