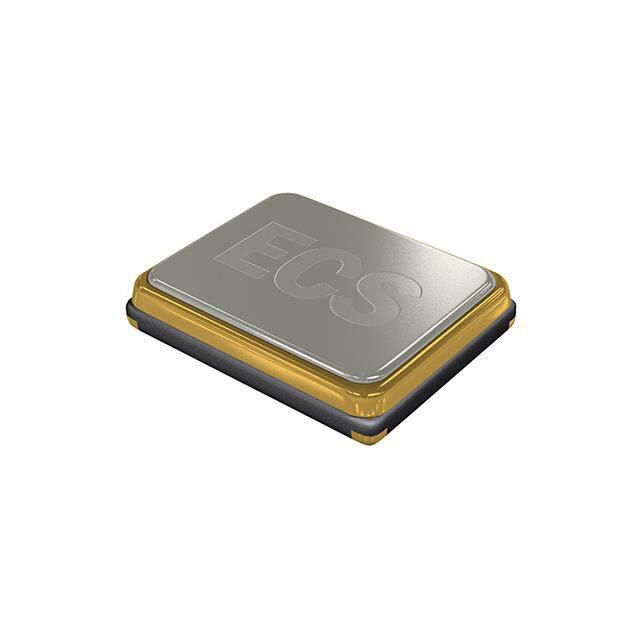

ECS-320-10-37B-CKY-TR3

产品分类: 无源晶振
厂牌: ECS
产品描述: 10pF ±10ppm ±10ppm 32MHz 50Ω SMD-2016-4P 贴片安装 2mm*1.6mm*500μm
供应商型号: 4034550
供应商: 海外现货
标准整包数: 5
ECS 无源晶振 ECS-320-10-37B-CKY-TR3

ECS-320-10-37B-CKY-TR3概述

    ECS-1637B SMD Crystal 技术手册解析

    产品简介


    ECS-1637B 是一款由 ECS 公司生产的表面贴装(SMD)晶体,专为无线通信及其他需要高精度频率控制的应用设计。其小巧紧凑的 2.0 x 1.6 x 0.45 mm 陶瓷封装使得它非常适合用于空间受限的设计中。该产品具有低轮廓、扩展温度范围选项以及无铅(RoHS)合规等特点,满足现代电子产品对环保及性能的需求。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | - | 16.000 50.000 | MHz |
    | 模式 | - | 基频 |
    | 频率容差 | @ +25°C (C 选项) | - | ±10 ppm |
    | 频率稳定性 | -30 ~ +85°C (KY 选项)| - | ±10 ppm |
    | 并联电容 | - | 3 pF |
    | 负载电容 | - | 指定于型号 8 | pF |
    | 驱动级 | - | 100 μW |
    | 工作温度范围 | (Y 选项) | -30 | +85 °C |
    | 存储温度 | - | -55 +125 | °C |
    | 第一年老化 (±3°C) | @ +25°C | - | ±1 ppm |

    产品特点和优势


    - 低轮廓设计:采用超薄封装,高度仅为 0.45mm,适用于紧凑型电路板。
    - 扩展温度范围:通过选择特定的温度范围选项(如 Y 选项),可在极端环境下可靠工作。
    - RoHS 合规:符合环保标准,适合无铅焊接工艺。
    - 易于集成:小巧的尺寸和标准化的引脚布局使其易于集成到现有系统中。

    应用案例和使用建议


    ECS-1637B 可广泛应用于无线通信设备、便携式电子产品、车载通信系统等领域。在实际应用中,为了确保最佳性能,建议进行详细的热设计以适应不同的工作温度环境。例如,在设计无线路由器时,可考虑使用 ECS-1637B 的 Y 选项,以实现 -30°C 至 +85°C 的工作温度范围,确保在各种气候条件下都能稳定运行。

    兼容性和支持


    ECS-1637B 支持标准的表面贴装技术(SMT),能够轻松集成到现有的电子产品制造流程中。对于特殊应用需求,用户可以通过联系 ECS 客服了解是否有定制型号或额外技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查安装是否正确;确保负载电容符合要求。 |
    | 晶体启动时间过长 | 确认驱动级是否足够;检查外部电路是否存在干扰。 |
    | 在高温下性能下降 | 确认工作温度范围设置是否合适;进行适当的散热设计。 |

    总结和推荐


    ECS-1637B SMD 晶体凭借其出色的频率精度、稳定的性能和广泛的适用温度范围,在无线通信和其他对频率控制有严格要求的应用中表现出色。虽然价格相对较高,但其优异的可靠性和较长的使用寿命使其成为高端应用的理想选择。因此,我们强烈推荐 ECS-1637B 给需要高性能频率控制组件的工程师和设计师。

ECS-320-10-37B-CKY-TR3参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
负载电容 10pF
长*宽*高 2mm*1.6mm*500μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-320-10-37B-CKY-TR3厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-320-10-37B-CKY-TR3数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-320-10-37B-CKY-TR3 ECS-320-10-37B-CKY-TR3数据手册

ECS-320-10-37B-CKY-TR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
