ECS-3225MV-160-CN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±25ppm 16MHz 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: 4059326
供应商: 海外现货
标准整包数: 1
ECS 有源晶振 ECS-3225MV-160-CN-TR

ECS-3225MV-160-CN-TR概述

    ECS-3225MV 多电压晶体振荡器技术手册

    产品简介

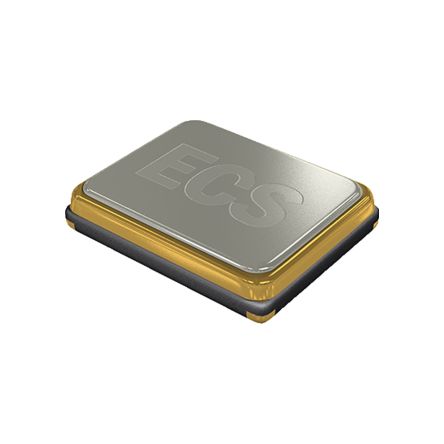

    ECS-3225MV 是一款小型化表面贴装(SMD)HCMOS 振荡器,具备多电压操作能力(1.62 ~ 3.63 V)。这款振荡器采用 3.2 x 2.5 x 1.2 mm 的陶瓷封装,特别适合低功耗/便携式、工业和物联网应用。ECS-3225MV 符合 RoHS 标准,具备广泛的供电电压范围、低抖动特性及扩展温度范围。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 6.000 | 32.25 | 50.000 | MHz |
    | 频率稳定性 | -40 ~ +85°C (BN Opt) | ±50 ppm |
    | 供电电压 1.62 | 3.63 V |
    | 输出负载 | CMOS | 15 pF |
    | 输出电压电平 | VOL | 0.2 Vdd max| V DC |
    VOH 0.8 | Vdd min| V DC |
    | 上升/下降时间 | 20%Vdd – 80%Vdd 7 nS |
    | 启动时间 10 mS |
    | 相位抖动 | 12 KHz to 20 MHz 1 pS |
    | 功率密度 | @ ½ Vdd | 45/55 % |
    | 输入电流 (无负载)| 1.000 ~ 9.999MHz | 3 mA |
    10.000 ~ 39.999MHz | 4 mA |
    40.000 ~ 50.000MHz | 5 mA |
    | 年老化率 ±3 ppm |
    | 待机电流 10 µA |
    | 工作温度范围 -40 +85 | °C |
    | 存储温度范围 -55 +125 | °C |

    产品特点和优势


    ECS-3225MV 多电压晶体振荡器具备多项优势,包括:
    - 多电压操作能力:1.62 ~ 3.63 V 的宽泛供电电压范围,使其适用于多种不同的电路设计。
    - 高可靠性:频率稳定度达到 ±50 ppm,确保在各种工作条件下保持高度一致性。
    - 低功耗:待机电流仅 10 µA,适用于需要长时间工作的设备。
    - 高集成度:3.2 x 2.5 mm 的紧凑封装,占用空间小,便于集成到各类 PCB 设计中。
    - 良好的环境适应性:工作温度范围为 -40 ~ +85 °C,存储温度范围更广,达到 -55 ~ +125 °C。

    应用案例和使用建议


    ECS-3225MV 主要应用于以下几个方面:
    - 低功耗/便携式设备:由于其超低功耗特性,适用于电池供电的设备,如智能手机、平板电脑等。
    - 工业自动化:在恶劣环境下提供稳定的时钟信号,适用于各种工业控制系统。
    - 物联网设备:由于其体积小巧,可以轻松嵌入到 IoT 终端设备中,实现精准的时间同步。
    建议在设计过程中注意以下几点:
    - 确保电路设计中充分考虑输出负载对频率稳定性的影响。
    - 在设计电源管理部分时,注意供电电压的变化范围,以保证最佳性能。

    兼容性和支持


    ECS-3225MV 与其他电子元件具有良好的兼容性,可在多种电路中直接替换使用。此外,厂商提供了详细的参考设计资料和技术支持,确保客户在使用过程中能够获得及时的帮助和指导。

    常见问题与解决方案


    1. 启动时间过长:检查供电电压是否符合要求,确保达到最低启动电压阈值。
    2. 频率不稳定:确认电路设计中的负载情况是否匹配规格,调整负载电容以改善频率稳定性。
    3. 电源纹波过大:建议使用高性能滤波电容来减少电源噪声干扰。

    总结和推荐


    总体而言,ECS-3225MV 多电压晶体振荡器是一款性能优越、应用广泛的产品。其多电压操作能力、低功耗和高可靠性使其成为各种电子设备的理想选择。因此,强烈推荐在需要高精度、高可靠性的场合使用此产品。
    如需进一步了解产品详情或申请样品,请访问官方网站 [www.ecsxtal.com](http://www.ecsxtal.com)。

ECS-3225MV-160-CN-TR参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 16MHz
长*宽*高 3.2mm*2.5mm*1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-3225MV-160-CN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-3225MV-160-CN-TR数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-3225MV-160-CN-TR ECS-3225MV-160-CN-TR数据手册

ECS-3225MV-160-CN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.1656
50+ ¥ 6.1656
100+ ¥ 5.5243
250+ ¥ 5.5243
500+ ¥ 5.4257
1000+ ¥ 5.327
5000+ ¥ 5.327
10000+ ¥ 5.327
库存: 179
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.16
