ECS-.327-9-34QCS-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 9pF ±10ppm 32.768KHz 70KΩ 0.1μW 贴片安装 3.2mm*1.5mm*900μm
供应商型号: 4059318
供应商: 海外现货
标准整包数: 5

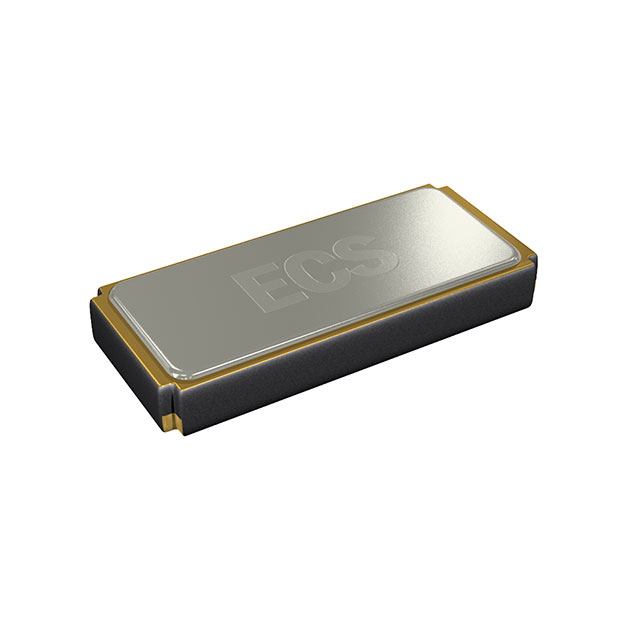

ECS 无源晶振 ECS-.327-9-34QCS-TR

ECS-.327-9-34QCS-TR概述

    电子元器件产品技术手册解析
    本文将详细介绍一款名为ECX-34Q的SMD晶振(Surface Mount Crystal)的技术手册内容,涵盖产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持,以及常见问题与解决方案等多方面内容。

    1. 产品简介


    ECX-34Q是一款非常紧凑的表面贴装(SMD)晶振,具有3.2 x 1.5 mm的封装尺寸。该晶振通过了AEC-Q200认证,适用于低功耗实时时钟(RTC)应用,例如STM32系列微控制器。此外,该产品符合RoHS标准,并且在TS16949认证的生产线中制造,支持PPAP(生产件批准程序)。

    2. 技术参数


    ECX-34Q的主要技术参数如下:
    - 频率 (Fo):32.768 kHz
    - 频率容差(@+25°C):±20 ppm
    - 负载电容:12.5 pF
    - 驱动功率 (DL):0.1 ~ 0.5 μW
    - 等效串联电阻 (R1):70 kΩ
    - 温度补偿:-0.028 ~ -0.040 ppm/°C²(在+20到+30°C范围内)
    - 并联电容 (CO):1.1 pF
    - 运动电容 (C1):3.5 fF
    - 老化率(第一年@+25°C):±3 ppm
    - 工作温度范围:
    - N选项:-40 ~ +85°C
    - S选项:-40 ~ +125°C
    - 存储温度范围:-55 ~ +125°C

    3. 产品特点和优势


    ECX-34Q的主要特点和优势包括:
    - 紧凑型设计:3.2 x 1.5 mm的小尺寸封装适合于空间受限的应用。
    - 高精度:在+25°C时,频率容差为±20 ppm。
    - 低功耗:驱动功率范围为0.1~0.5 μW,适用于低功耗设计。
    - 温度稳定性:温度补偿能力出色,确保在宽温范围内的稳定运行。
    - 兼容性:符合RoHS标准,适用于各种低功耗RTC应用。
    - 认证齐全:通过AEC-Q200和TS16949认证,保证了产品的质量和可靠性。


    4. 应用案例和使用建议


    ECX-34Q广泛应用于低功耗实时时钟(RTC)应用,如STM32系列微控制器的AN2867应用示例。对于实际应用,建议根据具体需求选择合适的负载电容和工作温度范围。例如,在环境温度变化较大的情况下,可以选择S选项(-40 ~ +125°C)以确保晶振在全温范围内都能稳定工作。

    5. 兼容性和支持


    ECX-34Q与各种低功耗RTC应用兼容,并且可以在TS16949认证的生产线上进行制造。此外,该产品还支持PPAP(生产件批准程序),以确保供应链的质量和一致性。厂商提供全面的技术支持和服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - 问题1:晶振无法正常启动。
    - 解决方案:检查电路连接是否正确,特别是电源和接地线是否可靠连接。确保输入信号满足晶振的工作要求。
    - 问题2:晶振输出频率不稳定。
    - 解决方案:检查负载电容是否正确设置。根据需要调整负载电容以匹配应用要求。
    - 问题3:晶振在高温下性能下降。
    - 解决方案:如果应用环境温度较高,选择S选项(-40 ~ +125°C)版本以确保在全温范围内稳定工作。

    7. 总结和推荐


    总体而言,ECX-34Q是一款高性能、紧凑型的SMD晶振,适用于低功耗RTC应用。其卓越的精度、温度稳定性和多种工作温度选项使其在多种应用中表现出色。对于需要高精度、低功耗和温度稳定性的应用,强烈推荐使用ECX-34Q。厂商提供的全面技术支持和服务也进一步增强了该产品的市场竞争力。

ECS-.327-9-34QCS-TR参数

参数
负载电容 9pF
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 0.1μW
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ECS-.327-9-34QCS-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-9-34QCS-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-9-34QCS-TR ECS-.327-9-34QCS-TR数据手册

ECS-.327-9-34QCS-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.3435
50+ ¥ 4.7878
250+ ¥ 4.7878
500+ ¥ 4.7023
1500+ ¥ 4.6168
3000+ ¥ 4.6168
15000+ ¥ 4.6168
30000+ ¥ 4.6168
库存: 1188
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 26.71
