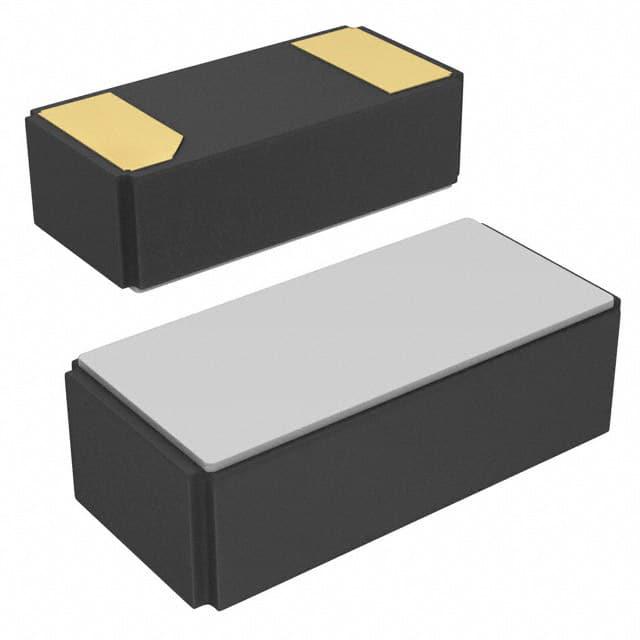

ECS-.327-12.5-34R-C-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 12.5pF ±10ppm 32.768KHz 50KΩ 0.1μW 贴片安装 3.2mm*1.5mm*900μm
供应商型号: 4230244
供应商: 海外现货
标准整包数: 5

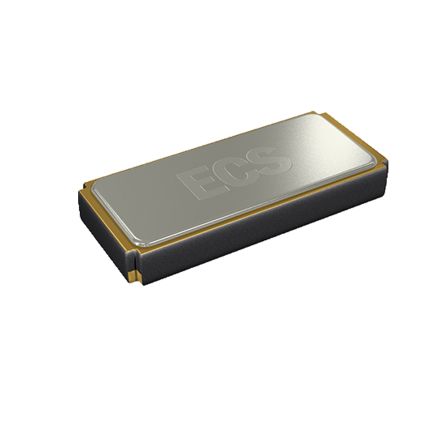

ECS 无源晶振 ECS-.327-12.5-34R-C-TR

ECS-.327-12.5-34R-C-TR概述

    ECS ECX-34R SMD Crystal 技术手册解析

    1. 产品简介


    ECS ECX-34R SMD Crystal是一款超微型表面贴装晶振,广泛应用于移动设备、实时时钟和无线通信等领域。其紧凑的设计使其成为众多便携式电子设备的理想选择。
    主要功能:
    - 频率:32.768 KHz
    - 最大ESR:50KΩ
    - 低功耗,适用于RTC(实时时钟)应用
    应用领域:
    - 移动设备
    - 实时时钟
    - 无线通信
    - 低功耗RTC应用(如STM32 AN2867)

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | F0 | - | 32.768 | - | KHz |
    | 频率容差 | @+25°C | - | ± 20 | - | ppm |
    | 温度系数 -0.028 | -0.034 | -0.040 | ppm/°C² |
    | 并联电容 | C0 | 1.3 | - | - | pF |
    | 负载电容 | 指定在P/N | - | 12.5 | - | pF |
    | 驱动级 | DL | - | 0.5 | - | μW |
    | 等效串联电阻 | R1 | - | 50K | - | Ω |
    | 绝缘电阻 | @100V DC | - | - | 500M | Ω |
    | 温度范围 +20 | +25 | +30 | °C |
    | 工作温度范围 | Topr | -40 | - | +85 | °C |
    | 存储温度范围 | Tstg | -55 | - | +125 | °C |
    | 第一年老化 | @+25°C | - | ±3 | ±3 | ppm |

    3. 产品特点和优势


    - 超微型设计:尺寸为3.2 x 1.5 x 0.9 mm,非常适合空间受限的应用场合。
    - 低功耗:适用于低功耗实时时钟应用。
    - 宽温度范围:工作温度范围为-40°C到+85°C,确保在各种环境下稳定运行。
    - RoHS合规:符合环保标准。
    - 超低最大ESR:50KΩ,保证电路的稳定性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 移动电话
    - 笔记本电脑
    - 无线传感器网络
    使用建议:
    - 在焊接过程中应遵循推荐的回流焊曲线,以避免对晶体造成热损伤。
    - 考虑到温度系数,建议在实际应用中进行温度补偿,以提高时钟精度。

    5. 兼容性和支持


    ECS ECX-34R SMD Crystal 支持RoHS标准,并且与多种电子设备兼容。厂商提供详细的技术文档和在线支持,确保用户能够获得及时的帮助和指导。

    6. 常见问题与解决方案


    常见问题:
    - 问题1: 如何正确选择负载电容?
    解决方案: 根据产品编号中的负载电容值选择合适的电容,确保频率准确。
    - 问题2: 如何进行焊接?
    解决方案: 使用推荐的回流焊曲线,并控制焊接时间和次数,以减少热冲击。

    7. 总结和推荐



    总结

    :
    ECS ECX-34R SMD Crystal凭借其高精度、低功耗、小体积和宽温范围等优势,在市场上具有显著的竞争优势。其应用范围广泛,特别适合于需要精确时钟信号的场合。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要精确时间控制的电子设备中使用ECS ECX-34R SMD Crystal。

ECS-.327-12.5-34R-C-TR参数

参数
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 50KΩ
频率 32.768KHz
驱动电平 0.1μW
负载电容 12.5pF
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-.327-12.5-34R-C-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-12.5-34R-C-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-12.5-34R-C-TR ECS-.327-12.5-34R-C-TR数据手册

ECS-.327-12.5-34R-C-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.0556
50+ ¥ 3.6338
250+ ¥ 3.6338
500+ ¥ 3.5689
1500+ ¥ 3.5689
库存: 3865
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 20.27
