首页  >  产品百科  >  ECS-320-8-36CKM-TR3

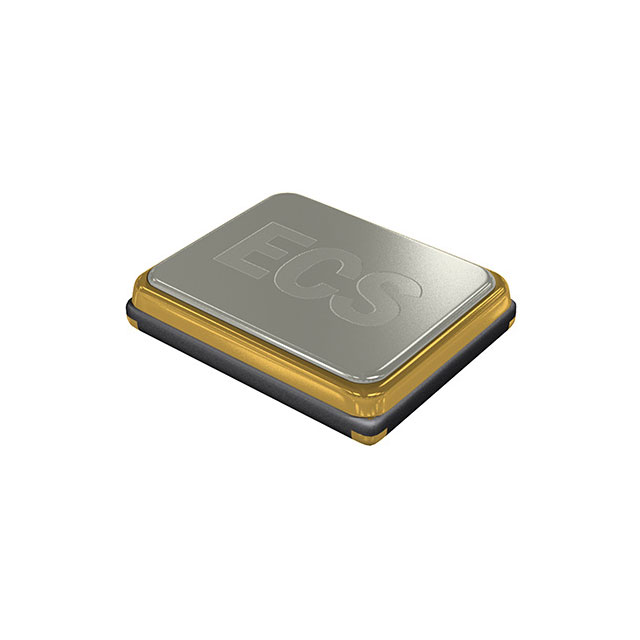

ECS-320-8-36CKM-TR3

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±10ppm ±10ppm 32MHz 50Ω SMD-2520-4P 贴片安装 2.5mm*2mm*600μm
供应商型号: 4034503
供应商: 海外现货
标准整包数: 3000
ECS 无源晶振 ECS-320-8-36CKM-TR3

ECS-320-8-36CKM-TR3概述

    ECS ECX-2236 SMD Crystal: 全面技术概览

    产品简介


    ECS ECX-2236是一款小型表面贴装晶体(SMD Crystal),专为蓝牙、LoRa WAN及无线通信应用而设计。它具有紧凑的2.5x2.0x0.55mm尺寸封装,提供了低轮廓和宽温度范围的优势,特别适用于物联网(IoT)和可穿戴设备应用。其核心优势在于其高性能、可靠性和广泛的适用性。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 12.000 | 24.000 | 80.000 | MHz |
    | 振荡模式 基础 |
    | 频率容差(@+25°C) ±50 ppm
    | 频率稳定性(-20~+70°C) ±50 ppm
    | 并联电容 5 pF
    | 负载电容 | 规格编号 | 指定在PN中 | 8 | pF
    | 驱动级别 100 μW
    | 工作温度范围(Topr) -20 | +70 | °C
    | 存储温度范围(Tstg) -55 | +125 | °C
    | 年老化率(第一年) | @ +25°C | ±3 | ±5 | ppm

    产品特点和优势


    1. 低轮廓设计:ECX-2236具备低轮廓设计,适合紧凑空间的应用需求。
    2. 2.5 x 2.0 mm 封装尺寸:适合多种无线模块的布局。
    3. 宽温度范围:-20到+70°C的工作温度范围使其在极端环境条件下稳定运行。
    4. IOT和可穿戴设备应用:专为物联网及可穿戴设备优化设计。

    应用案例和使用建议


    ECX-2236适用于多种物联网设备和无线通信设备,如智能家居控制模块、可穿戴健康监测设备等。在安装时,应确保符合图2所示的焊接图案和建议的回流焊接曲线,以保证最佳焊接效果和可靠性。

    兼容性和支持


    ECX-2236晶体在电气特性上非常标准,易于与其他主流集成电路集成。厂商提供标准支持服务,可根据具体需求进行定制化服务和供货。如有特殊需求,可联系厂商获取更多选项和支持。

    常见问题与解决方案


    1. Q:如何确保焊接质量?
    - A:遵循建议的回流焊接曲线,选择合适的峰值焊接温度和时间,避免多次焊接循环。
    2. Q:频率容差如何影响应用?
    - A:频率容差对通信系统性能有直接影响,高精度晶体能显著提升系统性能。
    3. Q:如何处理存储条件?
    - A:将晶体存放在温度和湿度控制良好的环境中,避免暴露于极端温度下。

    总结和推荐


    综上所述,ECS ECX-2236凭借其紧凑的设计、宽温度范围、高频率稳定性等特性,是一款高性能、可靠的SMD晶体,非常适合用于各种物联网和无线通信设备中。强烈推荐给需要稳定高频信号源的应用场景。

ECS-320-8-36CKM-TR3参数

参数
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 2.5mm*2mm*600μm
通用封装 SMD-2520-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-320-8-36CKM-TR3厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-320-8-36CKM-TR3数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-320-8-36CKM-TR3 ECS-320-8-36CKM-TR3数据手册

ECS-320-8-36CKM-TR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.4561
15000+ ¥ 1.4561
30000+ ¥ 1.4561
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 4368.3
直接购买
加入购物车
