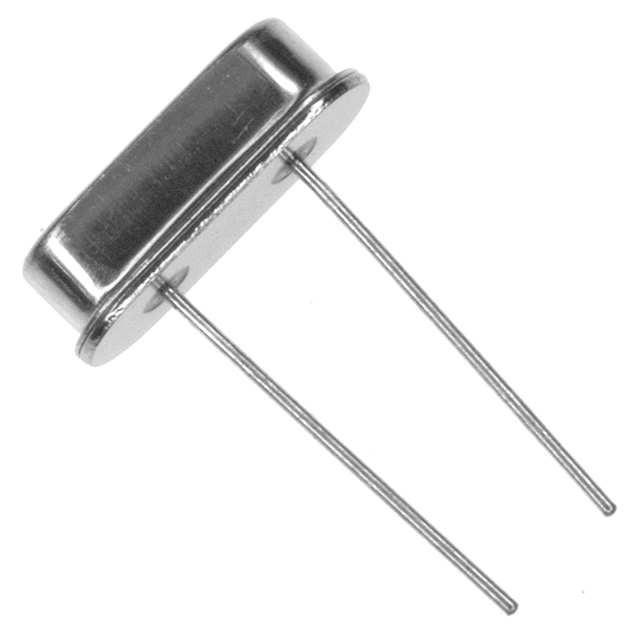

ECS-160-20-4X

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±50ppm 16MHz 40Ω HC-49 通孔安装 11.35mm*4.65mm*3.5mm
供应商型号: 4059213
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-160-20-4X

ECS-160-20-4X概述

    ECS HC-49USX 石英晶体技术手册

    1. 产品简介


    HC-49USX 是一款低轮廓电阻焊式穿孔石英晶体,具有多种频率范围,广泛应用于各种电子设备中,如通信设备、计算机、汽车电子、消费电子产品等。该产品以高精度和稳定性著称,适用于需要精确时钟信号的应用场景。

    2. 技术参数


    以下是 HC-49USX 的技术规格和电气特性:
    - 频率范围:3.570 MHz 至 70.000 MHz
    - 频率公差(@+25°C):±30 ppm
    - 频率稳定性(-10°C ~ +70°C):±50 ppm
    - 并联电容:7 pF
    - 负载电容:指定于型号(10 pF ~ 20 pF)
    - 驱动功率:500 μW
    - 工作温度范围:-10°C ~ +70°C
    - 存储温度范围:-55°C ~ +125°C
    - 老化率(第一年,@+25°C):±3°C,±5 ppm

    3. 产品特点和优势


    HC-49USX 石英晶体具有以下几个显著特点:
    - 成本效益:性价比高,适合大规模应用。
    - 低轮廓设计:占用空间小,便于集成。
    - 无铅/RoHS合规:符合环保标准。
    - MSL 1级:对湿度敏感度较低,提高可靠性。

    4. 应用案例和使用建议


    HC-49USX 主要用于通信设备、计算机、汽车电子和消费电子产品中。例如,在无线通信模块中作为振荡器,提供稳定的时钟信号。为了确保最佳性能,建议在使用前详细检查产品规格,并遵循制造商的安装指南。对于高频应用,可以考虑增加屏蔽措施以减少外部干扰。

    5. 兼容性和支持


    HC-49USX 可与多种电子设备和系统兼容,具体型号可根据需求定制。此外,制造商提供全面的技术支持,包括样品申请、技术支持和售后服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:产品接通后没有输出。
    - 解决方法:检查电源电压是否符合要求,确认连接线路是否正确。
    - 问题:输出信号不稳定。
    - 解决方法:检查负载电容值是否正确,调整至合适的范围。

    7. 总结和推荐


    HC-49USX 石英晶体以其高精度、低轮廓和出色的温度稳定性成为广泛应用的理想选择。其性价比高且易于集成的特点使其在市场上具备强大的竞争力。我们强烈推荐此产品给需要高精度时钟信号的应用场合。
    此技术手册旨在帮助您更好地理解和使用 HC-49USX 石英晶体,如有更多疑问,请联系厂家获取详细信息和支持。

ECS-160-20-4X参数

参数
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 40Ω
频率 16MHz
驱动电平 -
负载电容 20pF
长*宽*高 11.35mm*4.65mm*3.5mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECS-160-20-4X厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-20-4X数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-160-20-4X ECS-160-20-4X数据手册

ECS-160-20-4X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.0821
5+ ¥ 5.0821
10+ ¥ 4.5585
25+ ¥ 4.5585
50+ ¥ 3.696
200+ ¥ 3.388
1000+ ¥ 3.388
2000+ ¥ 3.388
库存: 782
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 45.58
