ECS-.327-CDX-1082

产品分类: 无源晶振
厂牌: ECS
产品描述: 4pF ±20ppm 32.768KHz 60KΩ 0.1μW SMD-2012-2P 贴片安装 2mm*1.2mm*600μm
供应商型号: ET-3649794
供应商: 海外现货
标准整包数: 3000
ECS 无源晶振 ECS-.327-CDX-1082

ECS-.327-CDX-1082概述


    产品简介

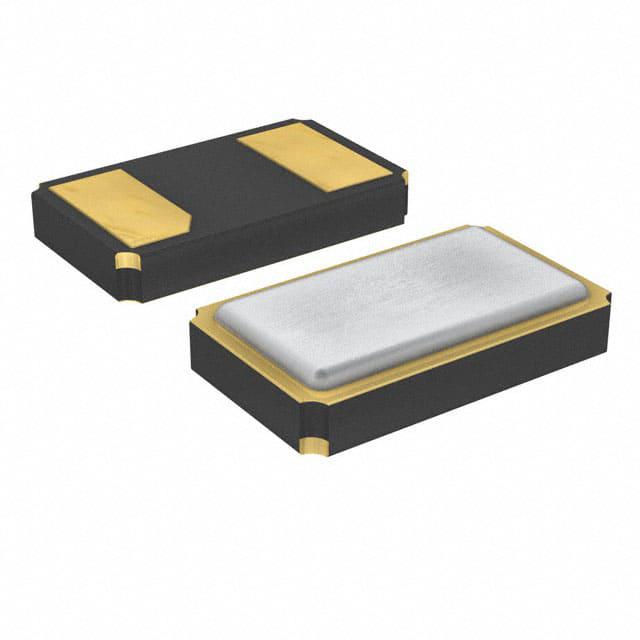

    ECS-.327-CDX-1082是一款超微型表面贴装(SMD)音叉晶体,专为低功耗实时时钟(RTC)应用设计。其尺寸仅为2.0 x 1.2毫米,非常适合在小型化电子产品中使用。这款晶体由STMicroelectronics推荐用于STM32微控制器系列,提供卓越的性能和稳定性。其应用领域广泛,适用于需要高精度时钟信号的场合,例如智能手表、便携式医疗设备和物联网(IoT)设备。

    技术参数


    | 参数 | 条件 | ECS-.327-CDX-1082 | 单位 |
    ||
    | 频率 32.768 | KHz |
    | 频率公差 | @ +25°C | ± 20 | ppm |
    | 温度系数 -0.028 至 -0.040 | ppm/°C² |
    | 并联电容 1.5 | pF |
    | 负载电容 4 | pF |
    | 驱动级别 0.1 至 0.5 | μW |
    | 等效串联电阻 60K 至 80K | Ω |
    | 晶体Q值 9,000 至 20,000
    | 转折温度 +20 至 +30 | °C |
    | 工作温度 -40 至 +85 | °C |
    | 存储温度 -55 至 +125 | °C |
    | 第一年老化率 | @ +25°C | ± 3 ppm
    | 绝缘电阻 | @ 100Vdc | ±15V | 500M Ω |

    产品特点和优势


    ECS-.327-CDX-1082具有多个独特的功能和优势:
    1. 超微型设计:尺寸仅为2.0 x 1.2毫米,非常适合空间受限的应用场合。
    2. 低ESR(等效串联电阻):有助于降低功耗并提高可靠性。
    3. 宽温范围:-40°C至+85°C的工作温度范围使其适用于各种恶劣环境。
    4. 低老化率:第一年老化率仅为±3 ppm,确保长期稳定。
    5. RoHS合规:符合环保标准,适用于全球范围内的应用。
    这些特点使得ECS-.327-CDX-1082在实际应用中表现出色,尤其是在要求高精度时钟信号的场合中。

    应用案例和使用建议


    应用案例
    ECS-.327-CDX-1082已被广泛应用于各类低功耗RTC应用中,如STM32微控制器系列。例如,STM32 AN2867文档推荐使用此款晶体来实现精确的时间管理。
    使用建议
    - 在进行焊接操作时,需遵循推荐的回流焊曲线(见图1),确保焊接质量。
    - 在选择PCB布局时,建议参考图2中的推荐布线模式,以减少寄生效应,提高信号完整性。
    - 在高温环境下使用时,应注意保持温度不超过规定的最大值,以避免性能下降。

    兼容性和支持


    ECS-.327-CDX-1082与多种主流微控制器及开发板兼容,尤其适合与STM32系列配合使用。制造商提供了详细的技术文档和在线支持,帮助用户更好地理解和应用该产品。此外,不同包装形式可供选择(如卷带封装和散装),方便不同规模生产需求。

    常见问题与解决方案


    1. 问题:首次安装后无法正常工作
    - 解决方案:检查焊接过程是否按照推荐的焊接曲线进行。重新焊接可能解决问题。
    2. 问题:频率偏差超出预期范围
    - 解决方案:确认所选负载电容与设计匹配。调整电容值可改善频率稳定性。
    3. 问题:长时间使用后出现老化现象
    - 解决方案:在设计阶段预留一定的频率裕量。通过校准机制补偿小幅度的频率变化。

    总结和推荐


    ECS-.327-CDX-1082凭借其紧凑的设计、高精度及时钟稳定性,在低功耗应用领域展现出强大的竞争力。其广泛的温度适应性和可靠的老化率使其成为众多工程师的理想选择。如果您正在寻找一款适用于小型化设备且具有高度稳定性的晶体振荡器,ECS-.327-CDX-1082无疑是值得考虑的产品。强烈推荐在需要高精度时钟信号的项目中使用。

ECS-.327-CDX-1082参数

参数
负载电容 4pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 60KΩ
频率 32.768KHz
驱动电平 0.1μW
长*宽*高 2mm*1.2mm*600μm
通用封装 SMD-2012-2P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ECS-.327-CDX-1082厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-.327-CDX-1082数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-.327-CDX-1082 ECS-.327-CDX-1082数据手册

ECS-.327-CDX-1082封装设计

查看详情并下载
Symbol
Footprint
3D Model
