ECS-240-18-30BQ-DS

产品分类: 无源晶振
厂牌: ECS
产品描述: 18pF ±30ppm ±100ppm 24MHz 30Ω 贴片安装 5mm*3.2mm*850μm
供应商型号: 4072688
供应商: 海外现货
标准整包数: 1

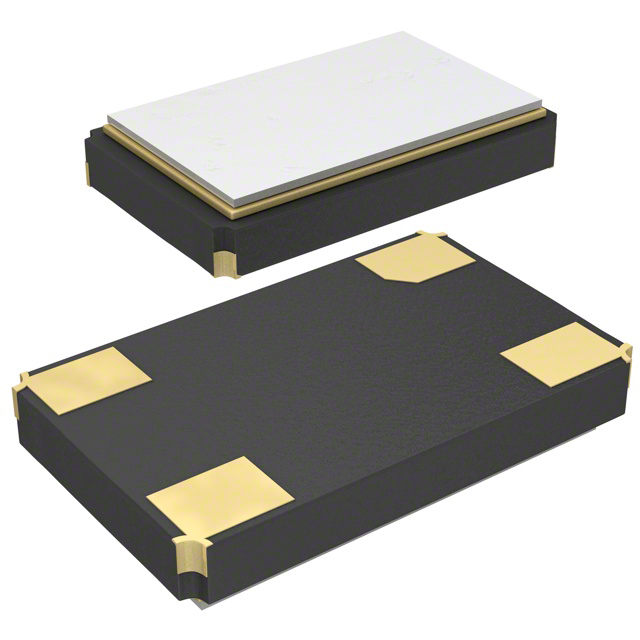

ECS 无源晶振 ECS-240-18-30BQ-DS

ECS-240-18-30BQ-DS概述

    # ECS-53BQ SMD Crystal: 全面解析

    产品简介


    ECS-53BQ是一款小型表面贴装晶振(SMD Crystal),具有出色的频率稳定性与广泛的工作温度范围。其主要功能是在电子设备中提供精确的时间基准信号,常用于通信设备、汽车电子、工业自动化等领域。
    主要功能
    - 提供精确的时间基准信号,用于同步电路。
    - 适用于各种通信设备、汽车电子及工业控制设备。
    - 支持广泛的频率范围(8.000 MHz 至 54.000 MHz)。
    应用领域
    - 通信设备:如路由器、交换机、基站等。
    - 汽车电子:如引擎控制单元(ECU)、车身控制系统等。
    - 工业自动化:如PLC、伺服控制器等。
    - 医疗设备:如心率监测仪、呼吸机等。

    技术参数


    以下是ECS-53BQ的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率 | 8.000 | 54.000 MHz |
    | 振荡模式 | 基本 |
    | 频率容差(+25°C) ±30 ppm |
    | 频率稳定性 | -40至+125°C| ±100 ppm |
    | 并联电容 7 pF |
    | 负载电容 | 指定在型号号 | 6至20 pF |
    | 驱动功率 100 μW |
    | 工作温度范围 | -40至+125°C °C |
    | 存储温度范围 | -55至+125°C °C |
    | 第一年老化率 | +25°C | ±3 | ±5 | ppm |

    产品特点和优势


    ECS-53BQ SMD Crystal具备以下特点和优势:
    - 紧凑且低剖面:采用3.2 x 5 mm的微型封装设计,适合高密度电路板布局。
    - 扩展温度范围选项:可选的扩展温度范围,适用于极端环境下的工作。
    - RoHS合规:符合RoHS标准,环保友好。
    - AEC-Q200认证:通过严格的汽车级认证,适用于高性能汽车电子应用。

    应用案例和使用建议


    应用案例
    ECS-53BQ SMD Crystal可以应用于多种场合,例如:
    - 通信设备:路由器、交换机、基站等,确保数据传输的准确性。
    - 汽车电子:发动机控制单元(ECU)、车身控制系统等,保证系统的稳定运行。
    - 医疗设备:心率监测仪、呼吸机等,为生命体征监测提供精准的时钟信号。
    使用建议
    1. 选择合适的负载电容:根据具体应用场景选择匹配的负载电容,以确保频率稳定性。
    2. 注意焊接温度:焊接过程中,峰值焊锡温度不应超过260°C,避免热损坏。
    3. 合理布局:由于晶振较为敏感,尽量远离可能产生电磁干扰的元件,保证信号纯净度。

    兼容性和支持


    兼容性
    ECS-53BQ SMD Crystal与常见的电子设备和其他晶振具备良好的兼容性,可以方便地替换和升级。如需进一步了解兼容性细节,建议联系厂商获取更多信息。
    厂商支持
    - 技术支持:提供全面的技术支持,帮助解决应用中的各类问题。
    - 样品请求:可通过官方网站或其他渠道申请样品,以便进行测试验证。

    常见问题与解决方案


    问题1:如何正确安装晶振?
    解决办法:确保焊接温度不超过260°C,焊接时间不超过10秒。使用推荐的PCB布局设计。
    问题2:频率不稳定怎么办?
    解决办法:检查并确认所选负载电容与要求一致,重新焊接,确保接触良好。
    问题3:长时间使用后出现老化现象?
    解决办法:定期校准晶振频率,如果老化严重建议更换新的晶振。

    总结和推荐


    综上所述,ECS-53BQ SMD Crystal凭借其紧凑的尺寸、优异的频率稳定性、广泛的温度适应能力以及AEC-Q200认证的优势,成为众多高性能电子设备的理想选择。建议在需要高精度和可靠性的应用中考虑使用该产品,如通信设备、汽车电子和工业自动化系统。同时,厂商提供的优质技术支持也是一大加分项,能够有效提升用户体验和产品性能。

ECS-240-18-30BQ-DS参数

参数
等效串联电阻 30Ω
频率 24MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±100ppm
频率容差 ±30ppm
长*宽*高 5mm*3.2mm*850μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ECS-240-18-30BQ-DS厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-240-18-30BQ-DS数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-240-18-30BQ-DS ECS-240-18-30BQ-DS数据手册

ECS-240-18-30BQ-DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.823
50+ ¥ 5.823
100+ ¥ 5.2174
250+ ¥ 5.2174
500+ ¥ 5.1243
1000+ ¥ 5.0311
5000+ ¥ 5.0311
库存: 65
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.82
