ECS-3225MV-240-BN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±50ppm 24MHz 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: 4059327
供应商: 海外现货
标准整包数: 1

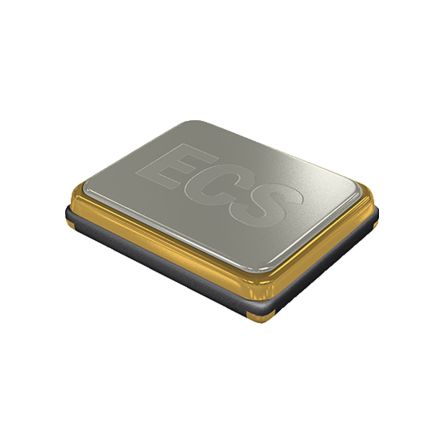

ECS 有源晶振 ECS-3225MV-240-BN-TR

ECS-3225MV-240-BN-TR概述

    # ECS-3225MV 多电压晶体振荡器技术手册

    产品简介


    ECS-3225MV 是一款微型表面贴装 HCMOS 振荡器,具有多电压功能(1.62V 至 3.63V)。其尺寸为 3.2 x 2.5 x 1.2 mm 的陶瓷封装使其成为适用于 LoRa WAN、低功耗/便携式、工业及物联网应用的理想选择。该产品符合 RoHS 标准,并具备宽电压范围和低抖动特性。

    技术参数


    | 参数 | 条件 | ECS-3225MV | 单位 |
    ||
    | 频率范围 1.8432 | 160.00 | MHz |
    | 频率稳定性 | -40~+85°C | ±50 | ppm |
    | 供电电压 1.62 | 3.63 | V |
    | 输出负载 | CMOS | 15 | pF |
    | 输出电压电平 VOL: 0.2 | 0.8 Vdd max/min. |
    | 上升/下降时间 | 20% Vdd - 80% Vdd | 7 | nS |
    | 启动时间 10 | mS |
    | 相位抖动 | 12kHz - 20MHz | 1 | pS |
    | 占空比 | @ ½ Vdd | 45/55 | % |
    | 输入电流(无负载) | 1.000 ~ 9.999 MHz | 3 | mA |
    10.00 ~ 39.999 MHz | 4 | mA |
    40.00 ~ 66.000 MHz | 5 | mA |
    66.1 ~ 160 MHz | 40 | mA |
    | 年老化 ±3 | ppm |
    | 待机电流 10 | µA |
    | 工作温度 -40 | +85 | °C |
    | 存储温度 -55 | +125 | °C |

    产品特点和优势


    ECS-3225MV 振荡器具备以下独特功能和优势:
    - 多电压支持:可在 1.62V 至 3.63V 范围内工作,适应不同应用需求。
    - 低抖动:相位抖动仅为 1ps,保证信号的稳定性和准确性。
    - 宽工作温度范围:支持从 -40°C 到 +85°C 的工作环境,适用于各种恶劣条件下的应用。
    - 高可靠性:符合 RoHS 标准,采用优质的材料和先进的制造工艺,确保长期稳定运行。
    - 兼容性强:可兼容多种电压(1.8V、2.5V 或 3.3V),适合广泛的应用场景。

    应用案例和使用建议


    应用案例
    ECS-3225MV 振荡器广泛应用于 LoRa WAN、低功耗设备、工业控制和物联网等领域。例如,在智能家居系统中,该振荡器可用于无线通信模块的时钟同步,确保数据传输的准确性和实时性。
    使用建议
    1. 选择合适的电源电压:根据具体应用需求,选择合适的电源电压范围,以确保振荡器能够正常工作。
    2. 考虑温度范围:如果应用环境温度变化较大,建议选择带有更宽工作温度范围的型号。
    3. 优化电路设计:在设计电路时,应注意输出负载和上升/下降时间的匹配,以避免信号失真。

    兼容性和支持


    ECS-3225MV 振荡器与大多数主流微控制器和通信芯片具有良好的兼容性。此外,制造商提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题时都能得到及时的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法启动 | 检查电源电压是否在 1.62V 至 3.63V 之间 |
    | 信号不稳定 | 确认输出负载在规定范围内 |
    | 上升/下降时间不符合要求 | 重新检查焊点和连接线 |

    总结和推荐


    综上所述,ECS-3225MV 振荡器凭借其出色的性能和广泛的应用场景,在电子元件市场上具有显著的竞争优势。它不仅提供了多电压支持、低抖动和宽工作温度范围,还具备良好的兼容性和可靠的支持服务。因此,我们强烈推荐使用此款振荡器,特别是在需要高性能时钟源的复杂应用环境中。

ECS-3225MV-240-BN-TR参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 24MHz
长*宽*高 3.2mm*2.5mm*1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-3225MV-240-BN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-3225MV-240-BN-TR数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-3225MV-240-BN-TR ECS-3225MV-240-BN-TR数据手册
