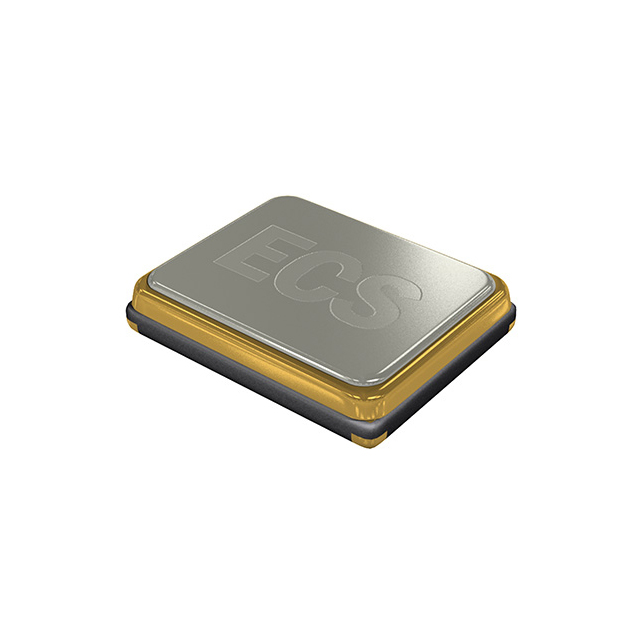

ECS-260-10-36B-CKY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 10pF ±10ppm ±10ppm 26MHz 50Ω 100μW 贴片安装 2.5mm*2mm*650μm
供应商型号: 4059146
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-260-10-36B-CKY-TR

ECS-260-10-36B-CKY-TR概述

    ECS ECX-2236B SMD Crystal 技术手册解析

    产品简介


    ECS ECX-2236B是一款适用于无线应用的表面贴装晶体(SMD Crystal),提供紧凑的设计和低老化率。其频率范围为12.000 MHz至60.000 MHz,具有多种封装选项,以满足不同应用场景的需求。该晶体特别适合物联网(IoT)和可穿戴设备的应用,能够承受较宽的工作温度范围,确保在极端环境下的稳定运行。

    技术参数


    - 频率范围:12.000 MHz 至 60.000 MHz
    - 模式:基频振荡
    - 频率容差(@ +25°C):± 10 ppm(C 选项)
    - 频率稳定性(-30°C 至 +85°C):± 10 ppm(KY 选项)
    - 并联电容 (Co):3 pF
    - 负载电容:可指定为 8 pF 或 10 pF
    - 驱动级 (DL):100 μW
    - 工作温度范围(Y 选项):-30°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 第一年老化率 (@ +25°C):± 1 ppm

    产品特点和优势


    1. 低老化率:ECX-2236B的第一年老化率为±1 ppm,表现出优异的时间稳定性。
    2. 宽温范围:支持从-30°C到+85°C的广泛工作温度,适合各种严苛环境。
    3. 小尺寸封装:2.5 mm x 2.0 mm 的封装尺寸使其成为高密度电路板设计的理想选择。
    4. 多种容差选项:提供不同的频率容差(如 ±10 ppm、±15 ppm 等),以满足不同应用需求。
    5. 高性能材料:采用陶瓷封装,可靠性高且耐热。

    应用案例和使用建议


    1. 物联网(IoT)设备:ECX-2236B 的低老化率和宽温范围使其适用于需要长时间可靠运行的 IoT 设备。
    2. 可穿戴设备:在可穿戴设备中,该晶体的小尺寸和稳定的频率性能可以帮助延长电池寿命和提高整体性能。
    3. 通信设备:用于手机、路由器等通信设备中,确保信号的准确传输和接收。
    使用建议:
    - 布局设计:确保晶体周围没有大的噪声源,避免干扰信号的稳定性。
    - 焊接过程:遵循推荐的回流焊曲线,峰值焊料温度不超过260°C,且焊料时间不超过10秒。
    - 静电保护:操作时要注意静电防护,避免静电损坏晶体。

    兼容性和支持


    ECX-2236B 与多种微控制器和通信模块兼容。制造商提供了详尽的技术支持,包括样品申请、详细的焊接指南和使用说明文档,以便用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 频率不稳定
    - 原因:并联电容值不正确。
    - 解决方案:根据手册推荐值调整负载电容。
    2. 焊接过程中出现破裂
    - 原因:焊料温度过高或焊接时间过长。
    - 解决方案:遵循手册推荐的焊接曲线。
    3. 性能下降
    - 原因:未按要求储存或操作不当。
    - 解决方案:严格按照存储条件存放,并在操作时采取必要的静电防护措施。

    总结和推荐


    ECS ECX-2236B SMD 晶体凭借其出色的频率稳定性、低老化率和宽工作温度范围,在众多应用场景中表现出色。其小尺寸和广泛的容差选项使其成为物联网和可穿戴设备的理想选择。此外,制造商提供的技术支持和详细文档也为用户提供了极大的便利。因此,强烈推荐使用此产品。
    如有任何疑问或需要进一步的支持,请联系 ECS 客服中心。

ECS-260-10-36B-CKY-TR参数

参数
负载电容 10pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 50Ω
频率 26MHz
驱动电平 100μW
长*宽*高 2.5mm*2mm*650μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
