EB2532JA12-27.000M TR

产品分类: 无源晶振
厂牌: ECLIPTEK
产品描述: 12pF ±15ppm ±30ppm 27MHz 60Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 3264661
供应商: 海外现货
标准整包数: 5
ECLIPTEK 无源晶振 EB2532JA12-27.000M TR

EB2532JA12-27.000M TR概述


    产品简介

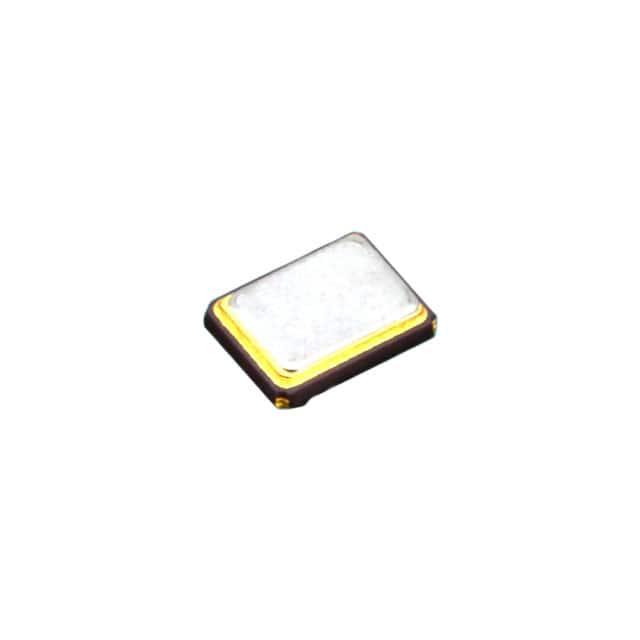

    EB2532JA12-27.000M TR 是一款汽车级石英晶体谐振器,采用2.5mm x 3.2mm x 0.8mm的紧凑封装形式,配备四个焊盘的陶瓷表面贴装(SMD)设计。它广泛应用于汽车电子、通信设备、医疗仪器和其他需要高精度频率控制的应用场合。这款谐振器具有出色的频率稳定性和可靠性,能够满足严苛的工作环境要求。

    技术参数


    - 频率规格:标称频率为27.000MHz,温度稳定性在25°C时为±15ppm,-40°C至+85°C范围内为±30ppm。
    - 老化率:在25°C条件下最大老化率为±3ppm/年。
    - 负载电容:12pF并联谐振。
    - 旁路电容(C0):最大值为3pF。
    - 等效串联电阻(ESR):最大值为60Ω。
    - 驱动功率:最大值为200μW。
    - 工作温度范围:存储温度范围为-50°C至+150°C。
    - 绝缘电阻:最小值为500MΩ(测试电压为100Vdc)。

    产品特点和优势


    EB2532JA12-27.000M TR 的核心优势在于其卓越的频率稳定性、广泛的温度适应性和高可靠性。特别适合于汽车电子系统的严格要求。AT切频模式确保了优异的频率稳定性和低老化率。高绝缘电阻和出色的抗溶剂性能进一步提升了其耐用性和可靠性。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统:例如车载导航系统、车身控制模块(BCM)。
    - 通信设备:如无线路由器、蜂窝基站。
    - 医疗设备:如心率监测仪、便携式诊断设备。
    使用建议:
    - 在安装过程中,确保遵循推荐的回流焊接方法,以避免过高的峰值温度导致损坏。
    - 谐振器应放置在尽可能接近芯片的位置,以减少寄生电感的影响。
    - 注意散热设计,避免高温环境对频率稳定性的影响。

    兼容性和支持


    EB2532JA12-27.000M TR 具有高可靠性,并且符合各种行业标准,包括MIL-STD-883、UL94-V0等。制造商提供了全面的技术支持和服务,包括详细的应用指南和安装指南,以及完善的售后服务体系,帮助用户解决安装和调试过程中的任何问题。

    常见问题与解决方案


    - 问题1:谐振器频繁出现异常频率漂移。
    - 解决办法:检查焊接温度是否超过最大允许值;如果问题依旧,请检查周围是否有强电磁干扰。

    - 问题2:谐振器在高温环境下表现不稳定。
    - 解决办法:确保散热设计合理,避免谐振器长时间处于高温环境中。

    总结和推荐


    综上所述,EB2532JA12-27.000M TR 是一款高品质的汽车级石英晶体谐振器,适用于多种高精度频率控制应用。它的显著优点包括优异的频率稳定性和宽广的工作温度范围,使得它在市场上具备强大的竞争力。对于需要高可靠性和高精度频率控制的应用,我们强烈推荐使用这款产品。

EB2532JA12-27.000M TR参数

参数
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±15ppm
等效串联电阻 60Ω
频率 27MHz
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EB2532JA12-27.000M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。

EB2532JA12-27.000M TR数据手册

厂牌 PDF简要描述 下载
ECLIPTEK 无源晶振 ECLIPTEK EB2532JA12-27.000M TR EB2532JA12-27.000M TR数据手册

EB2532JA12-27.000M TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
